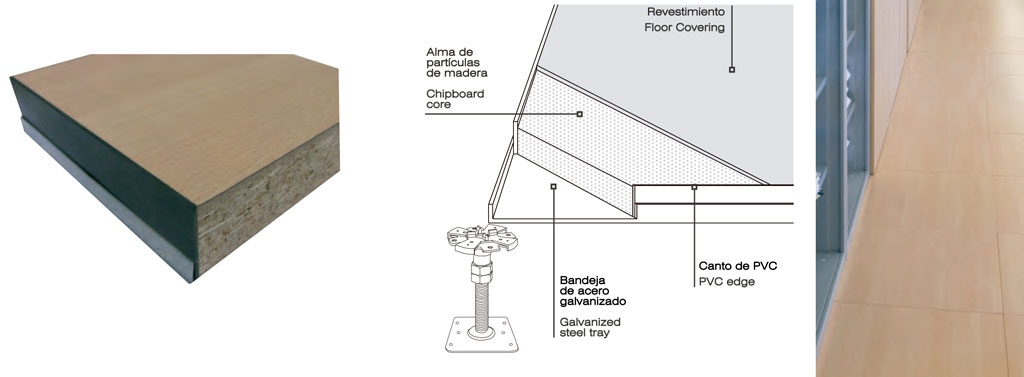

  • REVESTIMIENTO: Revestimientos ligeros, cerámico, granito, madera natural, etc.
  • NÚCLEO: Aglomerado FSC de alta densidad en distintos espesores según necesidades.
  • SOPORTE: Bandeja de acero galvanizado de 0,5 mm de espesor para mayor protección.
  • ESTRUCTURA: Sólida estructura de suelo técnico elevado compuesta de pedestales y travesaños elevable desde 75 a 2000 mm.



Sistema de suelo técnico elevado LEED , alma de aglomerado y bandeja de acero

El sistema de suelo técnico elevado de Ingal Ingeniería ha sido diseñado para ser adaptable y versátil en todas las áreas de usos obteniendo alta capacidad de resistencia a carga, una clasificación al fuego y una reducción de costes para el proyecto. Es un sistema de suelo técnico elevado convencional que se ha desarrollado y mejorado con las últimas tecnologías de fabricación LEED y que permitirá obtener créditos LEED para el edificio a la hora de implementar este sistema de suelo técnico elevado con altos índices de reciclabilidad. El sistema de pavimento técnico 35/05 está compuesto por baldosas con núcleo de aglomerado de alta densidad y gracias a la configuración de uso de bandeja de acero en su parte inferior le confiere una mayor protección al núcleo del pavimento técnico frente a humedades y factores externos; todos los paneles de suelo técnico pueden ser terminados con revestimiento desde fábrica para hacer un sistema completamente accesible.



HEAVY SYSTEM

Piso técnico - Ingal

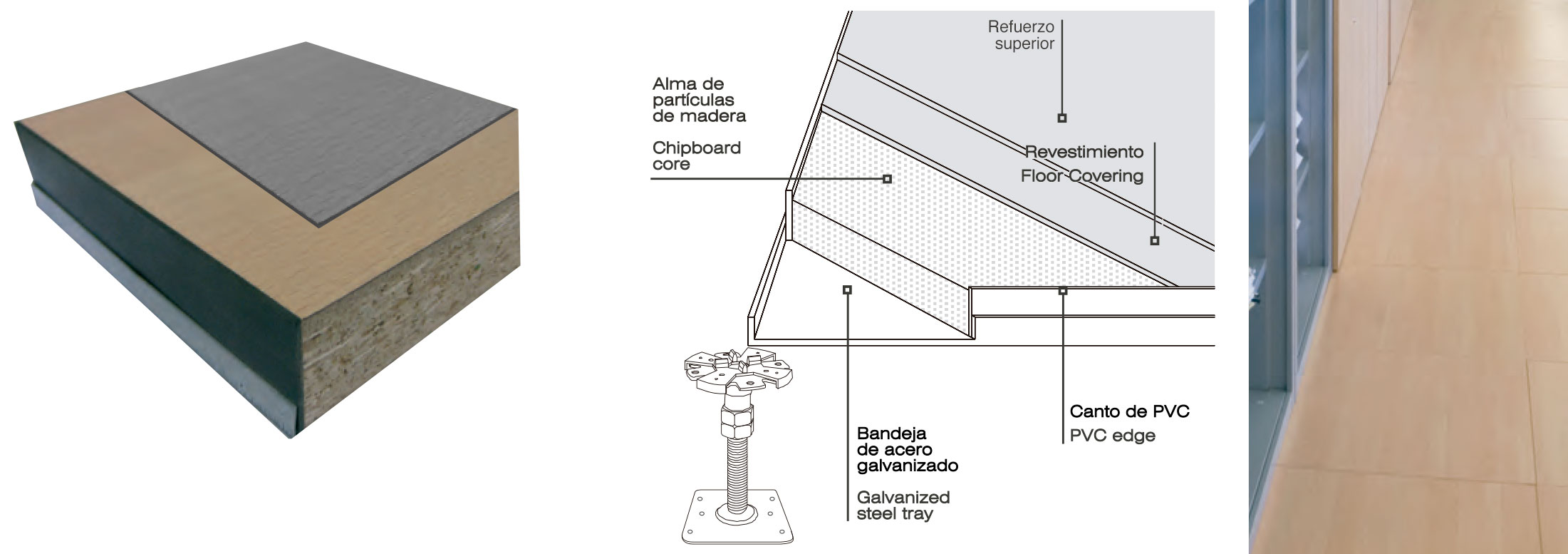

  • REFUERZO SUPERIOR: Lámina de refuerzo de acero galvanizado de 0,5 mm de espesor.



Prestaciones de alto rendimiento

El sistema de suelo técnico elevado obtiene altos niveles de rendimiento y resistencia ante cargas dinámicas y estáticas, así como una alta resistencia al fuego (Bfl-s1 según UNE EN 13501). La sólida estructura de pedestales y travesaños de apoyo garantiza la integridad, estabilidad y nivelación del pavimento.

Según los distintos requerimientos de carga, el sistema de pavimento técnico se puede encontrar en distintas variantes de espesor de núcleo, ya sea 30, 35 ó 40 mm. Es un sistema de suelo técnico muy ligero y fácilmente instalable.

piso técnico - ingal

Una configuración a tu medida

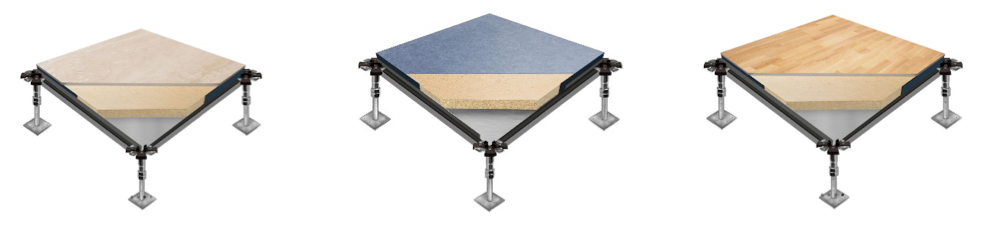

Dependiendo del espesor de tablero de aglomerado del panel de suelo técnico el sistema se clasifica como BANK 30/05, BANK 35/05 y BANK 40/05; y obteniendo así distintos niveles de cargas estáticas, dinámicas, impacto, etc. Esta configuración no altera sus características, sino que incrementa los niveles de resistencia a cargas hasta alcanzar un nivel superior. Le informamos que nuestra producción estándar está basada en la serie BANK 35/05.



BANK 35/05

  • Núcleo aglomerado
  • 35 mm

Piso tecnico - Ingal


35/05 CON REVESTIMIENTO

  • NÚCLEO: Aglomerado FSC de alta densidad de 35 mm de espesor.
  • CANTEADO: Material plástico auto-extinguible de 1.5 mm de espesor.
  • SOPORTE INFERIOR: Bandeja de acero galvanizado de 0.5 mm de espesor para mayor protección.
  • ACABADOS SUPERIOR: Revestimientos ligeros, cerámico, granito, madera natural, acero inoxidable, otros. Posibilidad de acabado estético SOVEREIGN.
  • ESTRUCTURA: Sólida estructura de suelo técnico elevado compuesta de pedestales y travesaños elevable desde 75 a 2000 mm.

El sistema de suelo técnico elevado 35/05 aportará un importante ahorro de costes en el desarrollo de su proyecto por su alta relación calidad-precio; es un sistema versátil que aúna todas las bondades de los pavimentos técnicos de cara a la construcción modular y la edificación tecnológica. Sus baldosas son muy ligeras lo cual favorecerá el continuo uso y registro del pavimento para acceder a todas las canalizaciones e instalaciones instaladas en el plenum. El sistema de suelo técnico elevado 35/05 está fabricado con gran cantidad de materiales que pueden ser reciclados tras su uso y esto junto a la tecnología de fabricación lo convertirá en un sistema de pavimento técnico idóneo para la obtención de créditos LEED en su edificio.

registro piso técnico - Ingal



Desempeño del sistema

Este sistema de suelo elevado ha sido diseñado y desarrollado para soportar elevadas cargas de trabajo. Las baldosas, compuestas por materiales reciclables lo engloban dentro de la categoría de pavimento técnico Leed. Dentro de la política de alta calidad el panel siempre es protegido con material de acero galvanizado en su parte inferior, en este caso una bandeja hasta medio canto del panel del suelo técnico, sin utilizar otro tipo de materiales que no garanticen el correcto funcionamiento y la suficiente resistencia al fuego y humedades.



Estructura

Estructura piso tecnico - Ingal

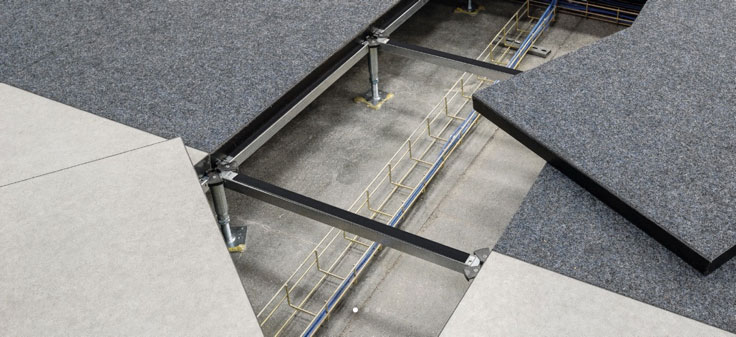

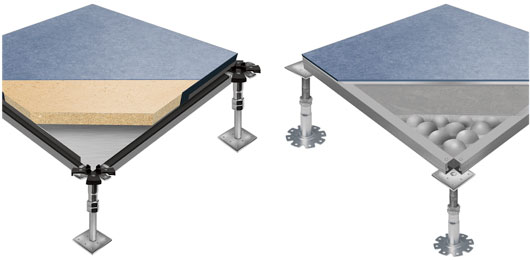

Estructura de acero para suelo técnico elevado

estructura piso tecnico - Ingal


El concepto de pavimento elevado registrable debe ser considerado como un sistema completo donde cada pieza juega un factor fundamental para el buen funcionamiento, garantía, estabilidad, acústica y vida útil del conjunto.

La estructura consiste en pedestales y travesaños de acero galvanizado anclados entre sí asegurando la estabilidad incluso en los casos de vibraciones, cargas rodadas o movimientos sísmicos.



Un sistema versatil

El pedestal ha sido diseñado como elemento estructural compatible con todos los sistemas de la firma a través de su modo reversible o concepto de dos cabezas. Cada pieza se compone de dos cabezas formadas por placas de acero soldadas a su correspondiente pieza extensible (tubo o varilla); ambas piezas son atornilladas entre sí y son completamente bloqueadas con doble tuerca de seguridad.

La estructura se complementa con travesaños recubiertos con goma de aislamiento acústico y anti vibratorio utilizados para conectar los pedestales (clipado o atornillado) proporcionando una mayor estabilidad lateral al marco estructural del sistema.

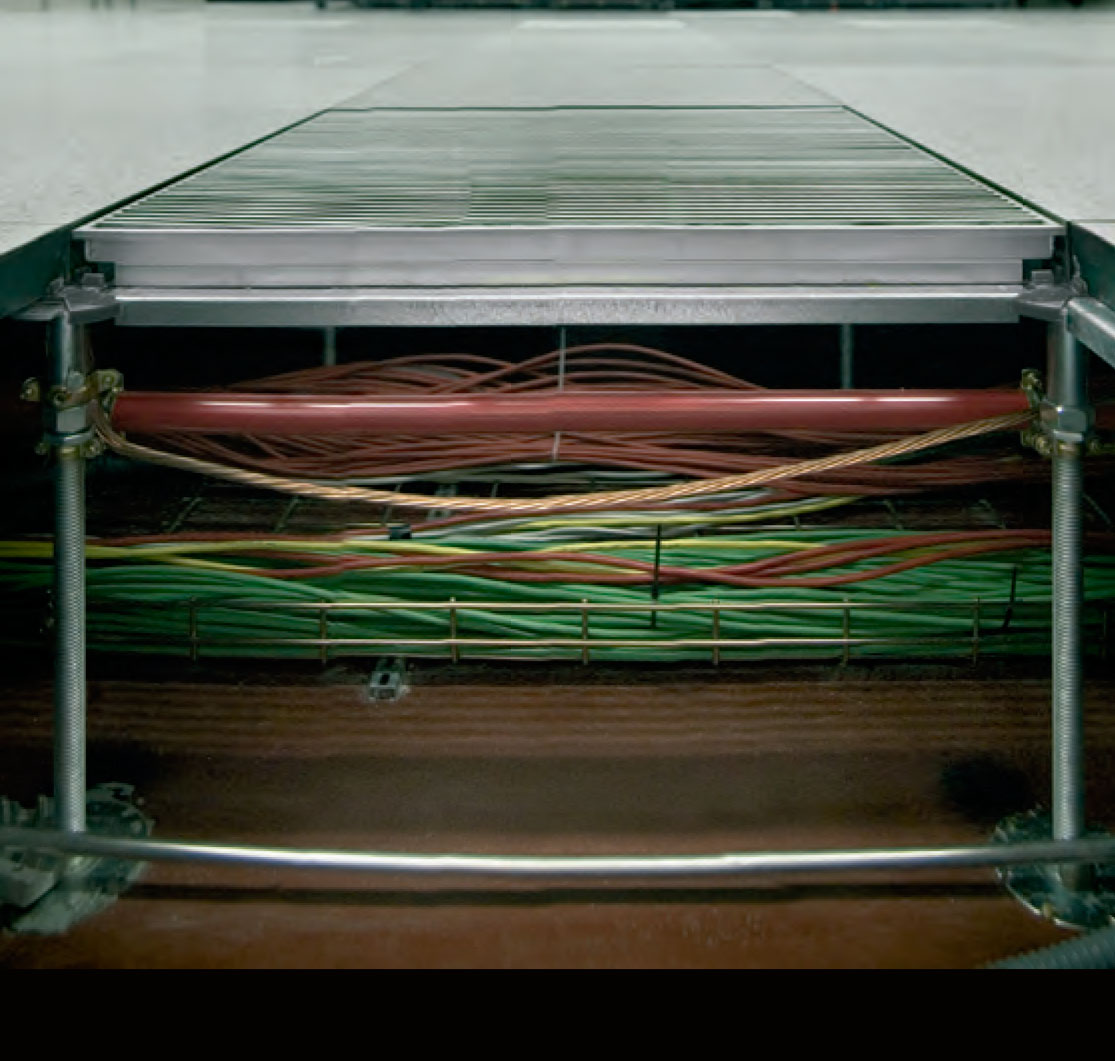

Todas las estructuras están preparadas y la conductividad para realizar derivaciones a tierras desde el suelo técnico elevado en los puntos más favorables de la instalación. Este proceso ayudará a limpiar las cargas electroestáticas generadas en el edificio.
