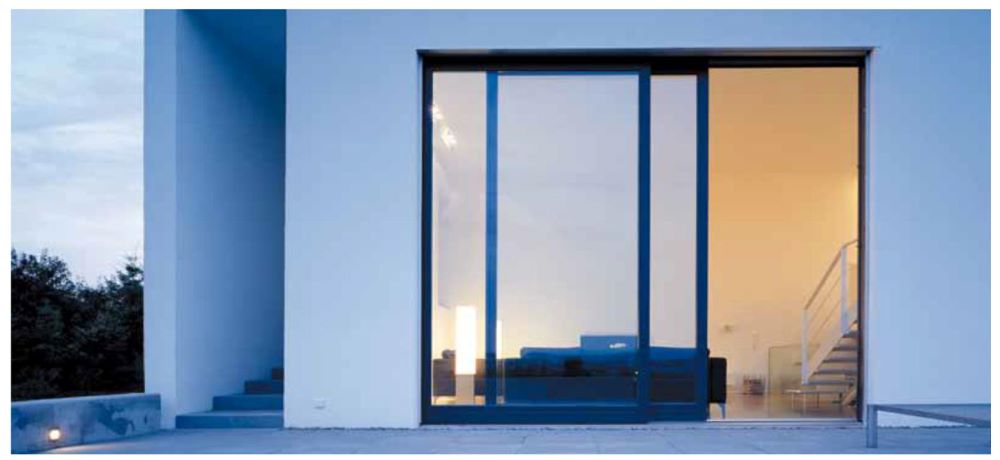

Sistemas de herrajes para Corredoras Elevadoras de PVC - G-U



Diseñado para ventanas correderas de grandes dimensiones, pudiéndose deslizar y movilizar suavemente hojas de gran peso.

Ventajas

  • Alta Hermeticidad.
  • Ahorro Energético.
  • Soporta hojas de hasta 400 Kg.
  • Sistemas para PVC o Madera.
  • Para Casas y Edificios en General.



Seguridad y Confort

La nueva generación de herrajes G-U para ventanas correderas elevadoras, cumple las necesidades de un sistema de alta seguridad y confort.

  • Ruedas para gama de aplicación mayor, Por ejemplo: altura de hoja hasta 2765 mm.
  • El diseño de las ruedas permite un deslizamiento suave y silencioso.
  • La reducción de fuerza al girar la manilla, permite una operación fácil y ligera, incluso en hojas de gran tamaño y peso.
  • El sistema permite aumentar el nivel de seguridad contra robos mediante componentes de seguridad adicionales.
  • Todos los herrajes están protegidos con tratamiento de superficies FerGUard, contra agentes corrosivos.



Especificaciones técnicas



Sistemas correderos elevadores

  Para Perfiles de madera  Para Perfiles de PVC
Sistema G-U - 934 G-U - 937  G-U - 934
Peso de la hoja (kgs) Hasta 400  Hasta 150  Hasta 300
Ancho de rebajo hoja (mm) 700-3300  700-2200 Según perfil de PVC
Alto de rebajo hoja (mm) 850-1865 1851-2765  Según perfil de PVC
Número de hojas 2 a 4 2 a 6  2 a 4





* G-U Flastep, umbral de baja altura fabricado en aluminio y PVC, que permite el libre paso evitando tropiezos al circular, a través de las ventanas y correderas elevadoras. Sistemas de herrajes para Corredoras Elevadoras de PVC

  • Umbral de baja altura (22 mm).
  • Ideal para personas mayores, o con alguna discapacidad.
  • Resistencia a la humedad y gran aislación térmica.
  • Disponibles en colo EV1 ( aluminio) y marrón.



Configuración y diseño

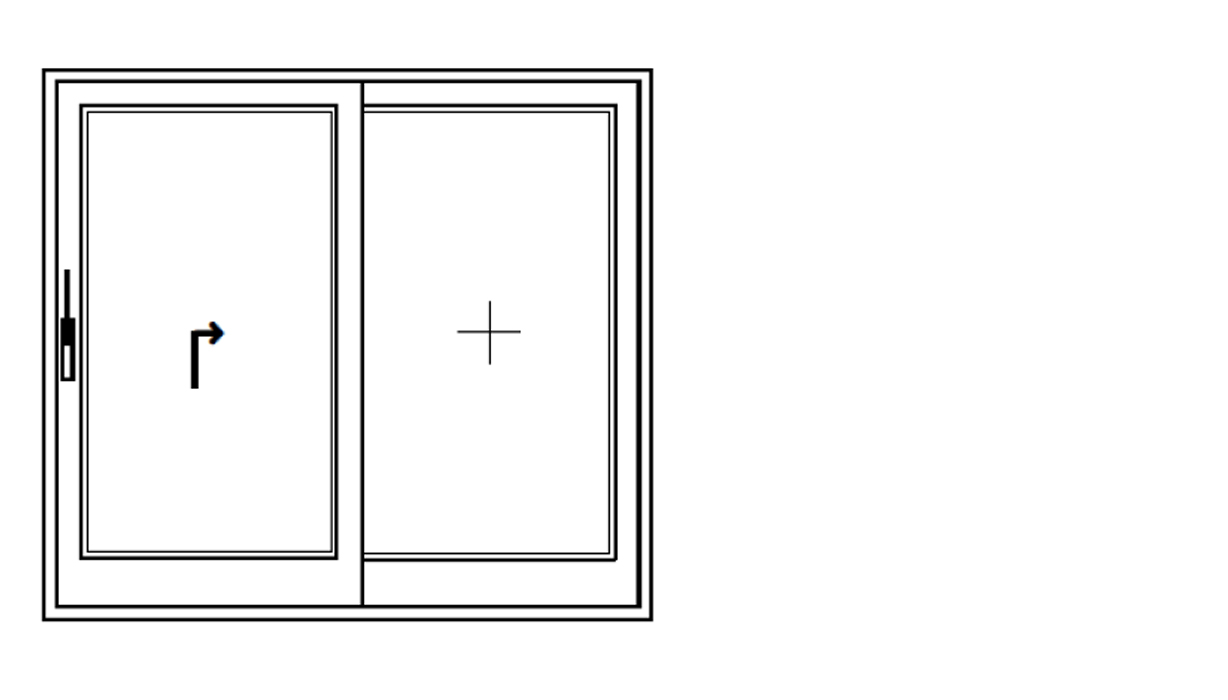

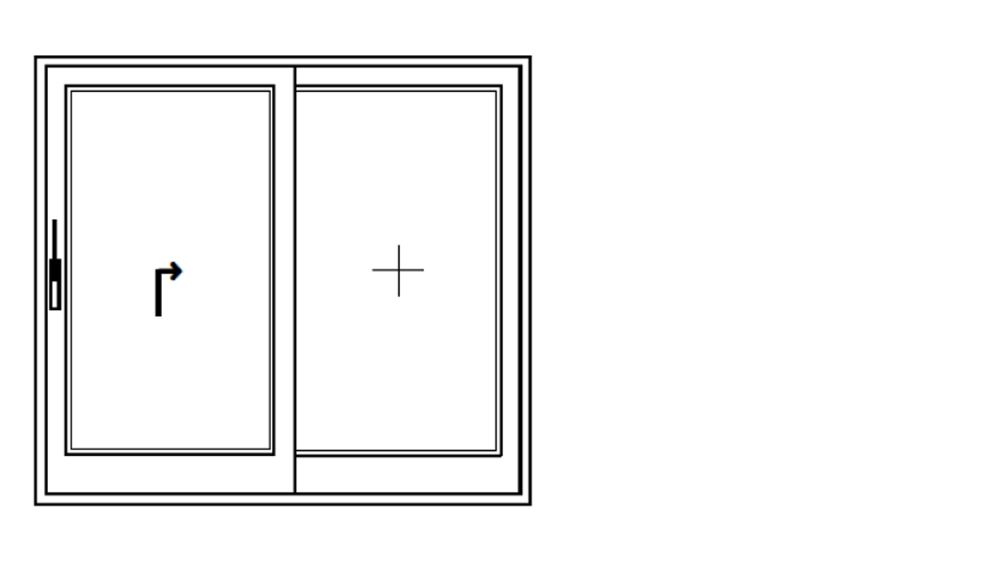

El sistema permite configurar diferentes esquemas de apertura de hasta 6600 mm de ancho (Ancho del rasgo) según sus necesidades. Esquema A

  • 1 Puerta corredera elevadora.
  • 1 Paño fijo.
  • Dibujos según manilla izquierda.

Sistemas de herrajes para Corredoras Elevadoras de PVC

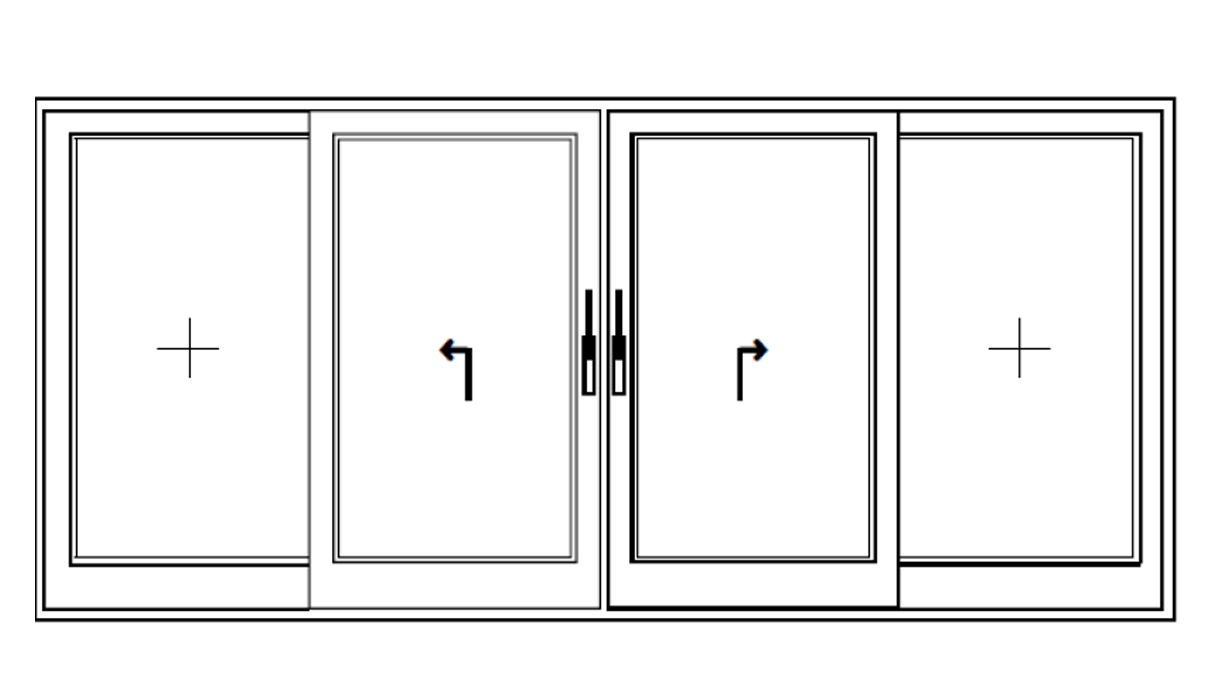

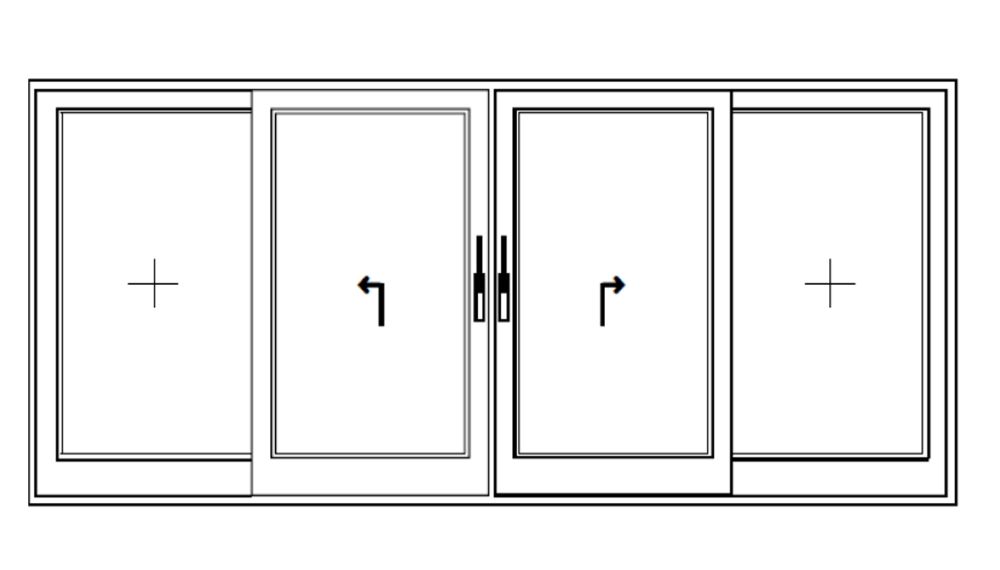

Esquema C

  • 2 Puertas corredera elevadora.
  • 2 Paños fijos.
  • Dibujos según manillas izquierdas / Derechas.

Sistemas de herrajes para Corredoras Elevadoras de PVC

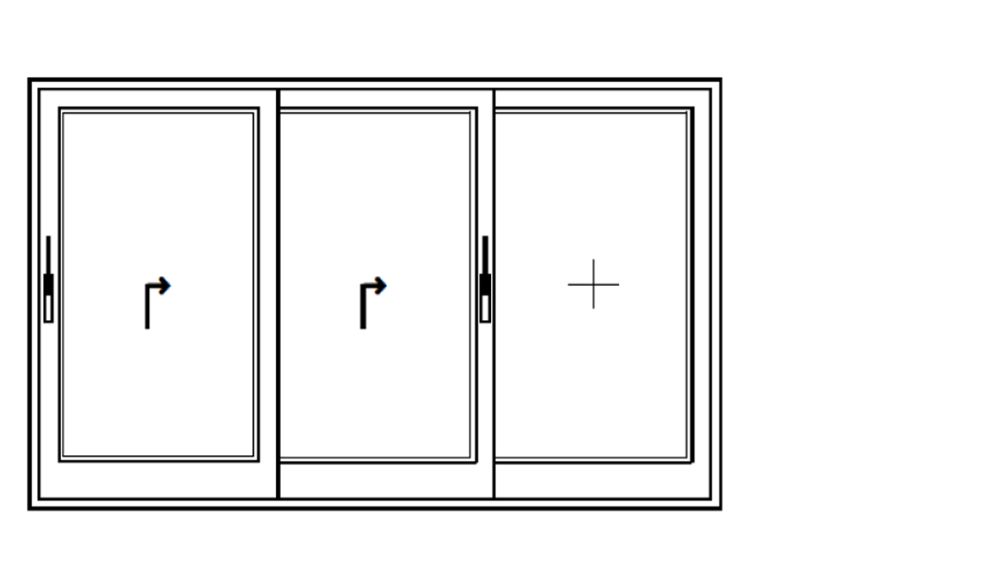

Esquema E

  • 2 Puertas corredera elevadora.
  • 1 Paño fijo.
  • Dibujos según manilla izquierda.

Sistemas de herrajes para Corredoras Elevadoras de PVC

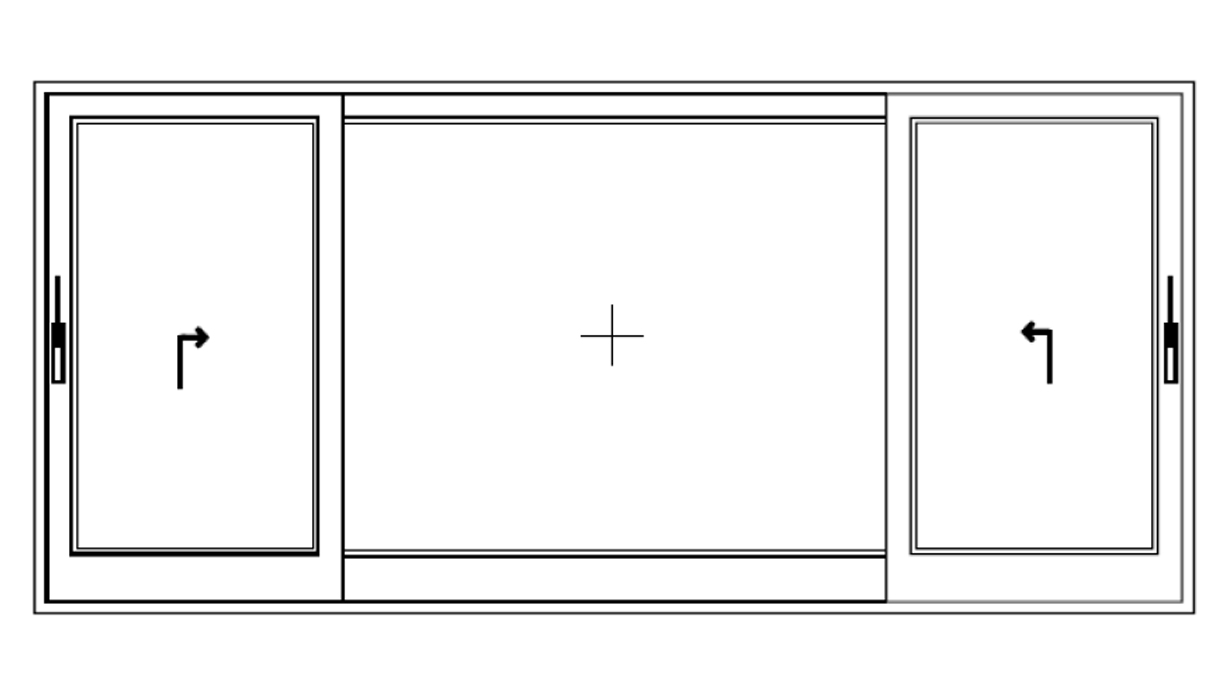

Esquema K

  • 2 Puertas corredera elevadora.
  • 1 Paño fijo.
  • Dibujos según manillas izquierdas / derechas.

Sistemas de herrajes para Corredoras Elevadoras de PVC

Sistemas de herrajes para Corredoras Elevadoras de PVC
Sistemas de herrajes para Corredoras Elevadoras de PVC - G-U

Sistemas de herrajes para Corredoras Elevadoras de PVC

Sistemas de herrajes para Corredoras Elevadoras de PVC - G-U
