Sistema Oscilo-Paralelos para ventanas de PVC | G-U

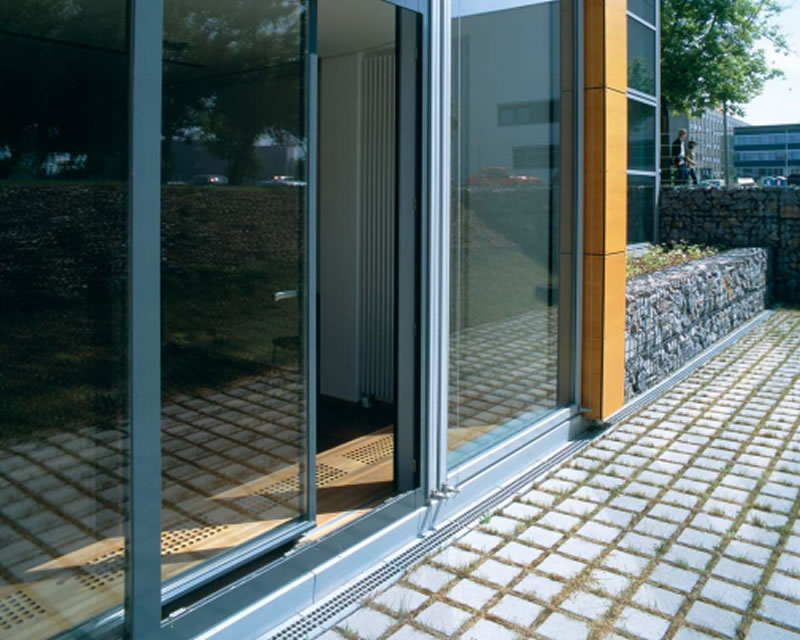

ejemplo sistema oscilo paralelo G-U

Diseñado para ventanas correderas con doble contacto entre la hoja y el marco, proporcionando una solución de alta hermeticidad, aislación acústica y térmica.



Ventajas del sistema

  • Alta hermeticidad.
  • Ahorro energético.
  • Aislación acústica.
  • Soporta hojas de hasta 150 Kg.
  • Sistema para PVC, Madera y Aluminio.
  • Para casas y edificios en general.

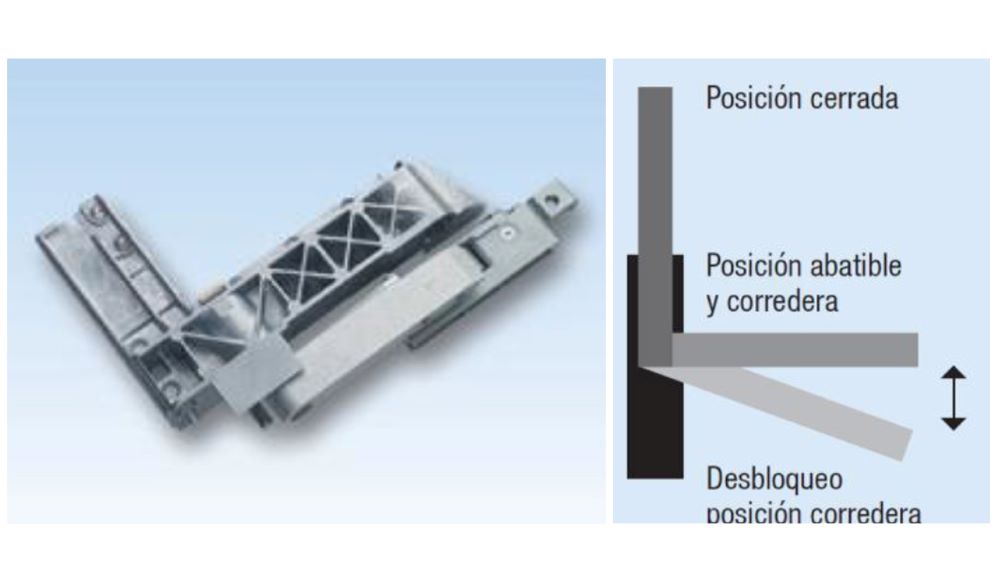

Ventilación y hermeticidad

El sistema permite abatir y deslizar suavemente las hojas, permitiendo una ventilación en su posición cerrada ( abatible), o generando un sello perimetral de doble contacto.

  • Posición abatible: Durante la aireación, los compases mantienen la hoja abierta asegurada contra golpes de viento, quedando asimismo bloqueada la función corredera.
  • Posición corredera: En posición abatible desbloqueada, la hoja corredera se desliza paralelamente por el lateral.
  • Posición cerrada: El mando centralizado garantiza un cierre perimetral Perfecto.
  • Automatismo: En elementos de PVC, madera y aluminio, los compases se accionan automáticamente a través de la manilla, empujando la hoja en toda su extensión durante el cierre, separándola al abrir. Ideal para hojas de gran tamaño.
  • G.U.- 966 (PVC, Madera) Durante la maniobra de cierre, la hoja queda trabada en posición corredera de forma suave automática. De este modo la hoja queda protegida contra apalancamiento.
  • G.U.968 (aluminio) Los componentes de cierre están fabricados en aleaciones de aluminio y cinc fundido de alta calidad; hojas de perfil de aluminio con Euro-ranura 15/20 mm. La hoja corredera queda trabada en posición abatible de forma automática, permaneciendo bloqueada y protegida contra el apalancamiento.

Tratamiento de superficie: Todos los herrajes están protegidos con tratamientos de superficie ferGUard, contra agentes corrosivos.

imagen sistema oscilo paralelo gu imagen 1 sistema oscilo gu  ejemplo 3 sistema oscilo paralelo G-U



Especificaciones técnicas



Sistemas Oscilo-Paralelos

  Para Perfiles de madera y PVC Para Perfiles de aluminio
Sistema G-U - 966 / 150 mZ G-U - 968 / 150 mZ
Peso de la hoja (kgs) Hasta 150  Hasta 150
Ancho de hoja (mm) 720-1600 720-1600
Alto de hoja (mm) 820-2370 820-2370
Separación de hoja en corredera (mm) 118 111



Diseño innovador

  • Diseño innovador para partes móviles Un perfil curvo de nuevo diseño hace que los elementos móviles se deslicen con suavidad y precisión, desde la posición corredera a la abatible.
  • Facilidad de manejo, todos los elementos provistos de herrajes oscilo-paralelos G.U. se abren y cierran con facilidad. Mediante una manilla de diseño ergonométrico.
  • Los carros de diseño innovador hacen posible un desplazamiento suave. Las hojas correderas se deslizan con precisión y suavidad hasta alcanzar cualquier posición.
  • Todas las funciones están controladas por medio de la manilla: Desbloqueo del cierre y separación de la hoja; desbloqueo de posición abatible, abrir y cierra; cerrar y dejar bloqueada la hoja al mismo tiempo.



Configuración y diseño

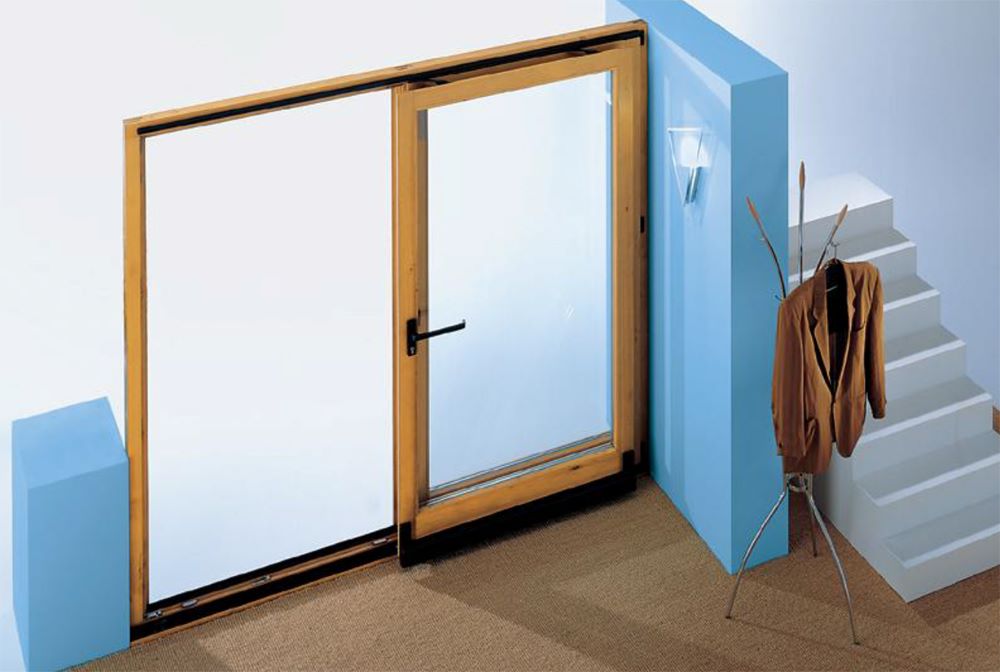

El sistema permite configurar el siguiente esquema de apertura de hasta 3200 mm de ancho (ancho de rasgo): Esquema A - con poste

  • 1 puerta oscilo-paralela corredera
  • 1 paño fijo; plano tope a la izquierda.

imagen ejemplo sistema oscilo paralelo GU

Sistema Oscilo-Paralelos para ventanas de PVC

Sistema Oscilo-Paralelos para ventanas de PVC

Si quieres saber más de G-U, ingresa a su sección de productos, donde podrás encontrar videos, aplicaciones y mucho más.
