Revestimiento interior Quadrolines (noo va) | Hunter Douglas

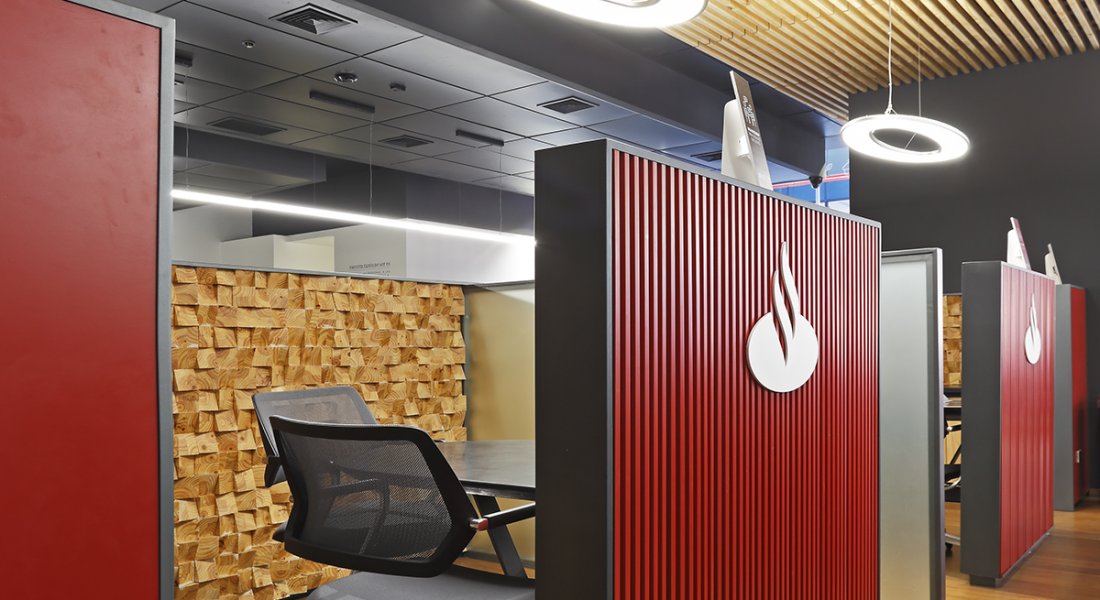

El Panel Quadrolines de Hunter Douglas 30x15 / 15x10 han sido diseñados para revestimientos de muros interiores y tabique entregando una lectura continua, lineal y homogénea. Pueden ser instalados en horizontal y vertical. Entregan una excelente performance acústica cuando es especificado que son microperforados y revestidos interiormente con viledón.

Este producto contribuye a la Certificación LEED V4

Quadrolines - Hunter Douglas

Quadrolines - Hunter Douglas

Especificaciones técnicas

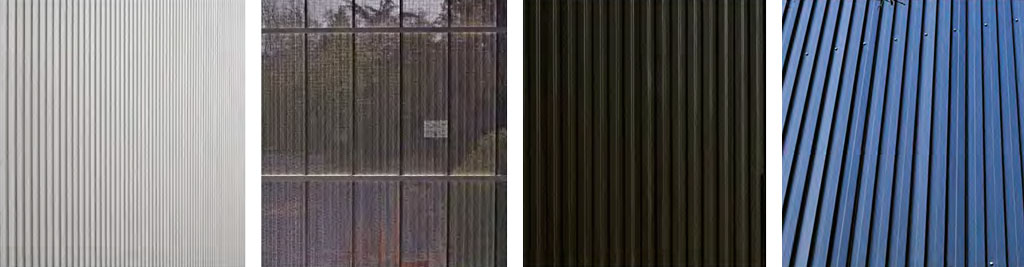

  • Colores: Más de 100 colores estándar y especiales a pedido
  • Terminación: Lisa o perforada, woodgrains
  • Usos: Revestimientos
  • Otros materiales: Acero Corten (solo para 30x15), Alumino, cobre y zinc



Producto Material Espesor Peso Rendimiento Largo max.

Quadrolines
15x10

Aluzinc 0,5  6,7  5,5 6 mt
Quadrolines
30x15
 2,6



Revestimiento Quadroline - Hunter Douglas

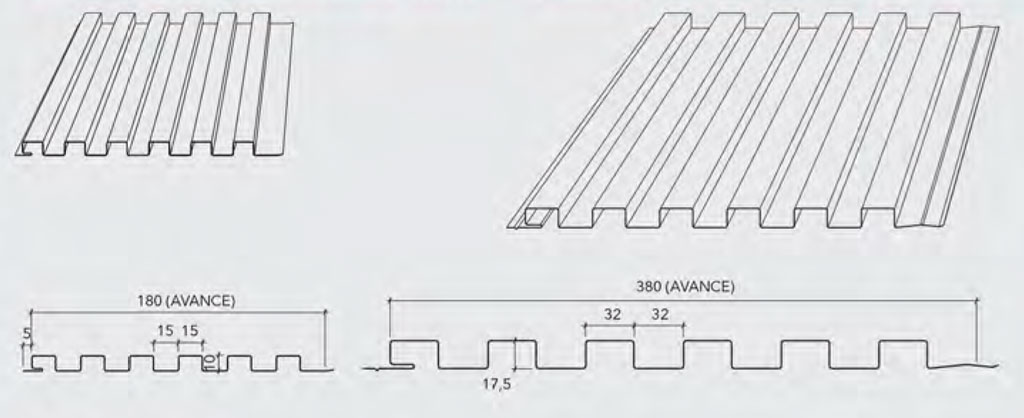

Quadrolines 15x10

Quadrolines 30x15

Revestimiento Quadroline - Hunter Douglas

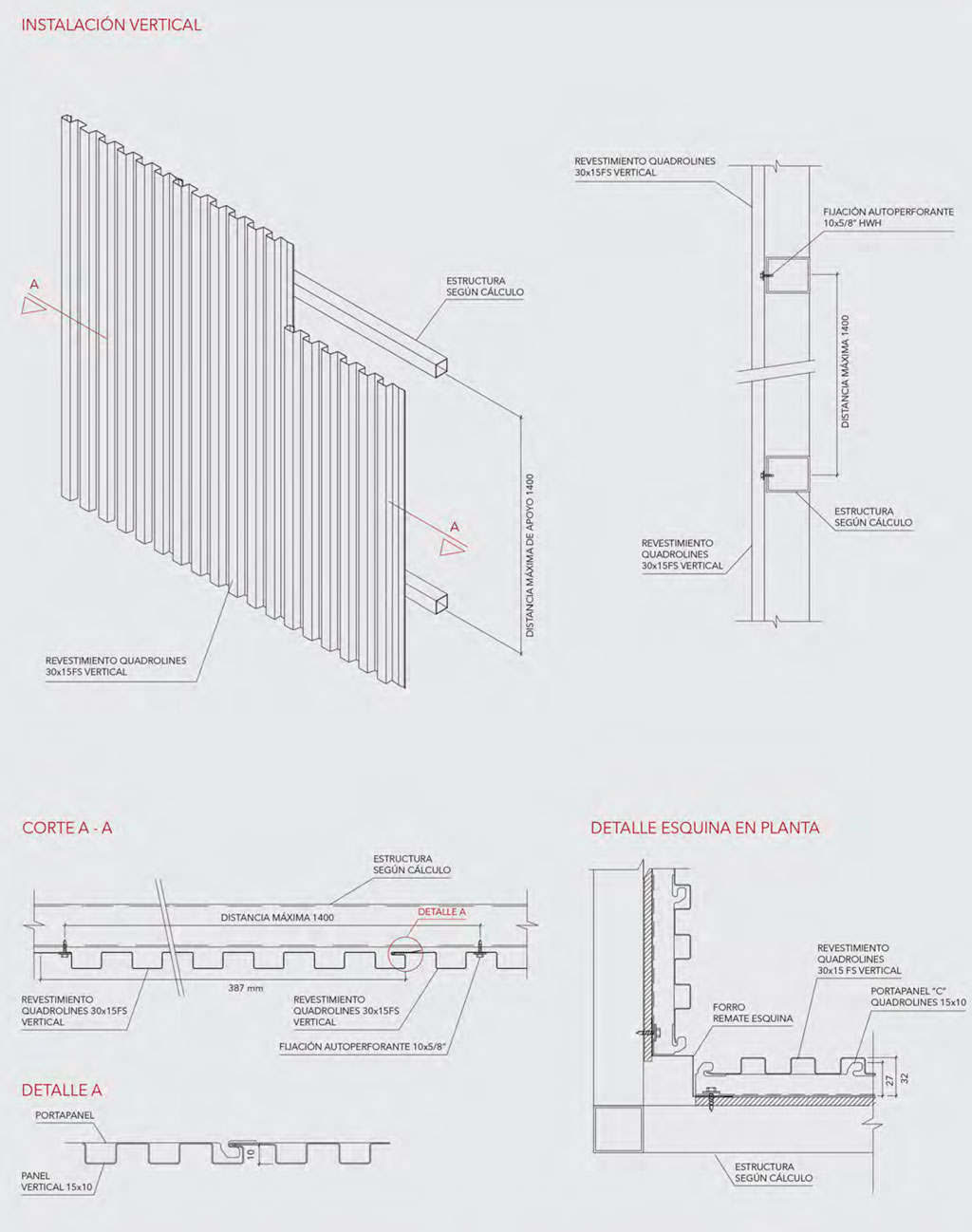

Instalación y montaje

La instalación del panel Quadrolines es en base a un sistema de machihembrado. El panel Quadrolines 30x15 se fija directamente a una placa OSB reduciendo su distanciamiento a estructura lo que permite una lectura homogenea, sin uniones aparentes y fijaciones a la vista. Para el panel quadrolines 15x10, el portapanel "C" esta diseñado para aplicaciones de muros interiores y superficies curvas. La opción del portapanel "V" se emplea principalmente para fachadas y cielos.

Revestimiento Quadroline - Hunter Douglas

Revestimiento Quadroline - Hunter Douglas

Revestimiento Quadroline - Hunter Douglas

Revestimiento Quadroline - Hunter Douglas

Revestimiento Quadroline - Hunter Douglas
