Nuevo Motor de cremallera Eltral Z45
- Sólo disponible para accionamiento por switch.
- Posibilidad de conexión en baterías de motores.
- Fácil y rápida instalación y conexión eléctrica.
- Capacidad 450 N
- Protección IP 44, se puede usar en accionamientos expuestos a vapores; como piscinas temperadas.
- Salida de cremallera 350 mm, 550 mm y 750mm. A pedido.
- Idóneo para ventilación industrial y extracción de vapores o gases.
| Tipo | Eltral Z45 230 VAC |
| Fuerza de empuje y tiro | 450 N |
| Largo de cremallera | 350, 550, 750 mm |
| Voltaje de alimentación | 110/230 VAC, 50/60 Hz |
| Consumo de corriente en carga nominal | 0,250 A (110 V) / 0,160 A (230 V |
| Consumo de poder en carga nominal | 17,5 W (110 VAC) / 18,5 W (230 VAC) |
| Velocidad de carrera en operación | 5,5 mm/s |
| Doble aislación eléctrica | Si |
| Factor de Trabajo | S2 de 4 min |
| Temperatura de operación | -5°C a +65°C |
| Clase de protección eléctrica | IP 44 |
| Conexión de uno o varios motores en paralelo | Si, sobre los 10 Pcs |
| Límite de detención cuando abre o cierra | Load cut-off |
| Protección de sobreconsumo cuando abre o cierra | Load cut-off |
| Dimensiones | 115 mm x 42 mm x (travel + 135) mm |
Motor de cadena ELTRAL KS 30/40
Utilización
- Para hojas abatibles, proyectantes y ventanas de techo con apertura interior y al exterior en Madera, PVC y Aluminio.
- Regulación de recorrido simple y variable 110, 200, 300 y 400 mm.
- Microprocesador integrado.
- El diseño permite un desenganche fácil y cómodo de la hoja.
- Fuerza de cierre controlada.
- La consola articulada permite un montaje sobre las hojas de poca altura.
- Diseño y conexión eléctrica idéntica para todas las ventanas.
- Conjunto suministrado para montaje inmediato (motor + todos los accesorios de fijación).
- Otras variantes Con sincronización integrada Con radio control integrado ( receptor), para una ventilación moderna y confortable.
| Tipo | Eltral KS 30/40 |
| Fuerza de apertura y cierre | máx. 300 N |
| Voltaje de alimentación | 230 V AC (±15%), 0,12 A 50-60 Hz |
| Recorrido de apertura | Regulable: 100, 200, 300, 400 mm |
| Consumo | 28 Watt |
| Tiempo funcionamiento continuo | 2 segundos a 3 minutos |
| Temperatura funcionamiento | -5°C a +65°C |
| Protección | IP30 |
| Recorrido de cadena | Eléctrico, autoposicionante via microprocesador |
| Dimensiones | 386,5 mm x 59 mm x 37 mm |
| Cable de conexión | 2 mts |
| Tipo de alimentación |
(N) Neutro - color celeste (F1) Apertura - color negro (F2) Cierre - color marrón |
Aplicaciones y usos
- Residencias.
- Centros comerciales.
- Colegios.
- Hospitales
- Gimnasios.
- Recintos con ventanas en altura, y de difícil acceso de operación, en general.

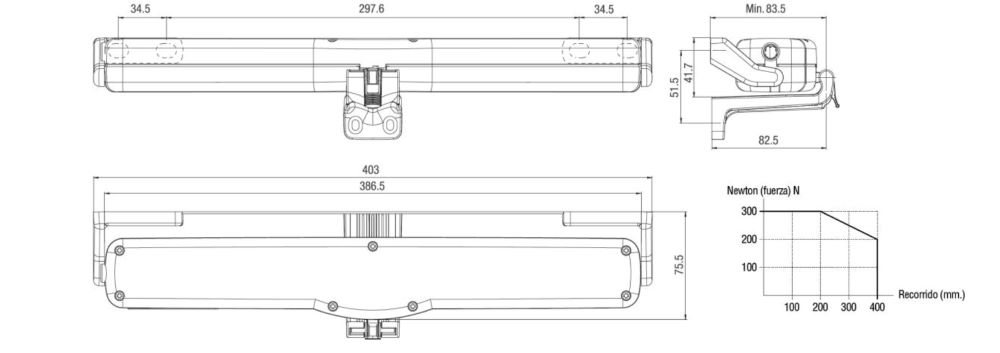

Dimensiones

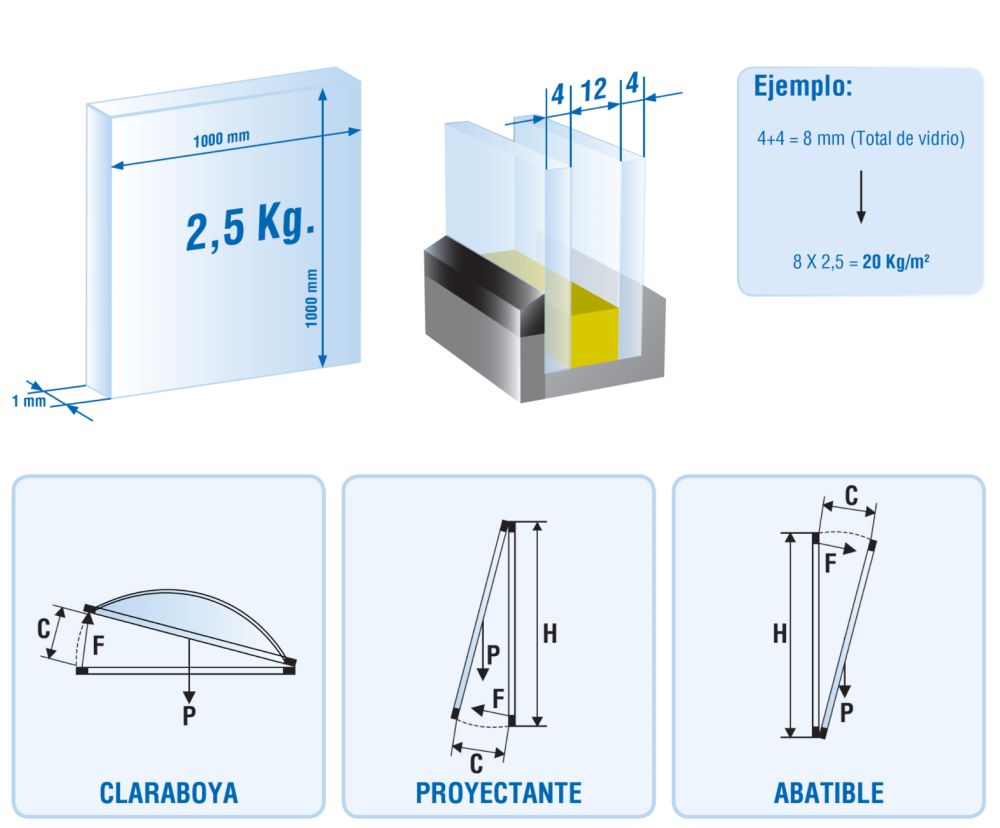

Cálculo de fuerza necesaria para el accionamiento del bastidor
- F= Fuerza necesaria para abrir o cerrar (N)
- P= Peso del bastidor (N)
- C= Apertura del bastidor (mm)
- H= Altura del bastidor (mm)
Fórmula de cálculo para ventanas horizontales (claraboyas)
F = (5,4 x P) x (C : H)

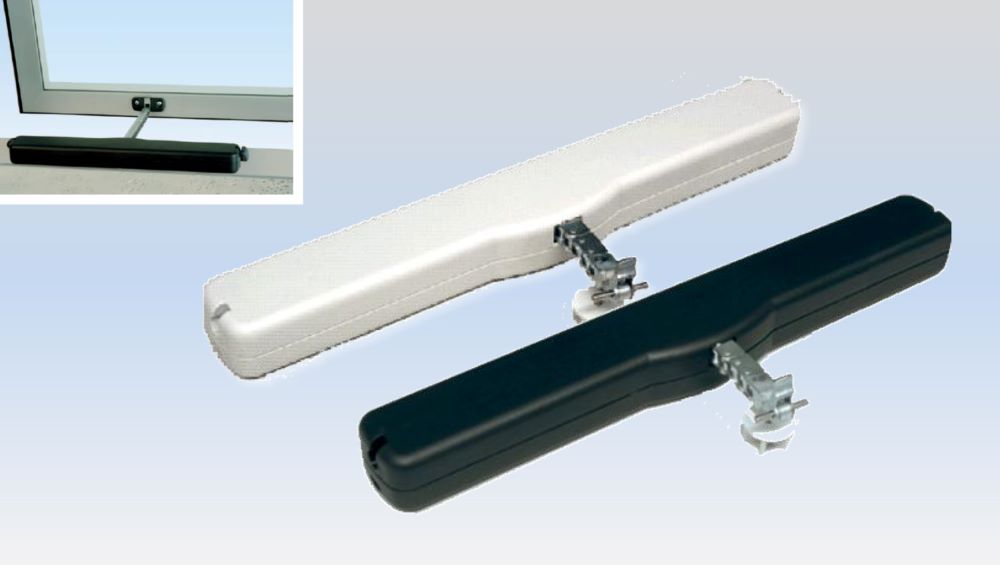

1. Motor ELTRAL KS 30/40 de acción por switch
Motor de accionamiento a distancia por switch, la cadena puede ajustarse en 4 largos de paertura: 100, 200, 300 y 400 mm

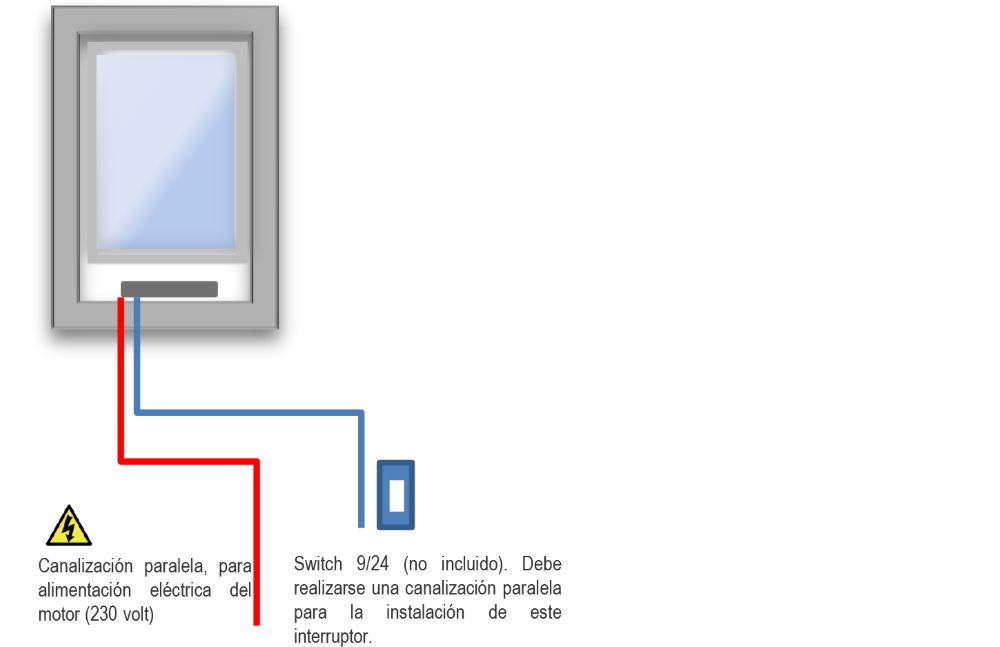

Esquema de conexión

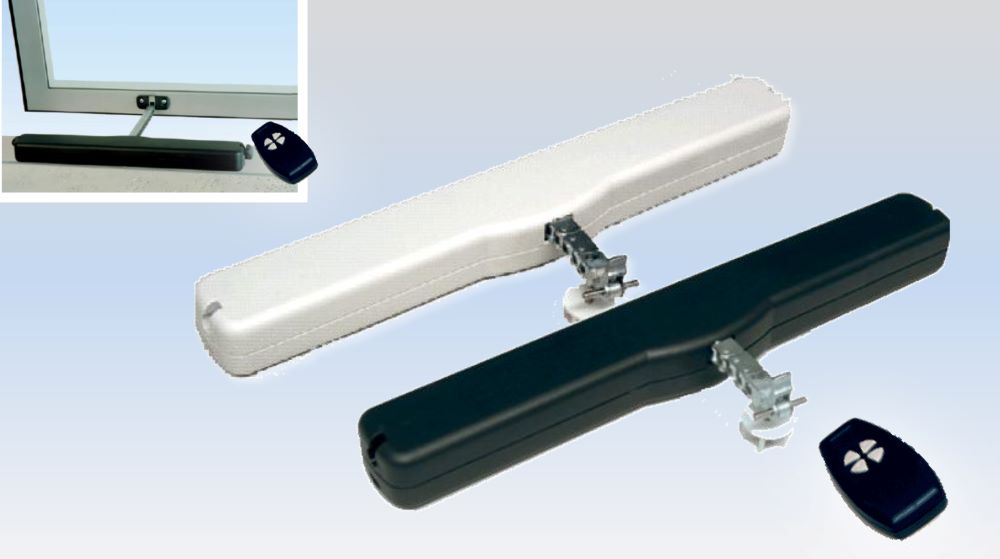

2. Motor ELTRAL KS 30/40 de acción por control remoto
Motor de accionamiento por control remoto (no incluido). con un control puede operar hasta 30 ventanas motorizadas. La cadena puede ajustarse en 4 largos de apertura 100, 200, 300 y 400 mm.

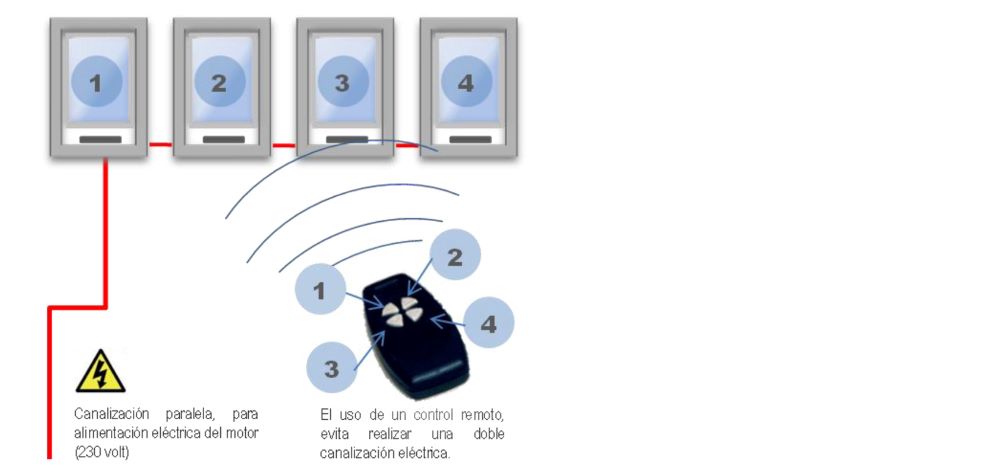

Esquema de conexión

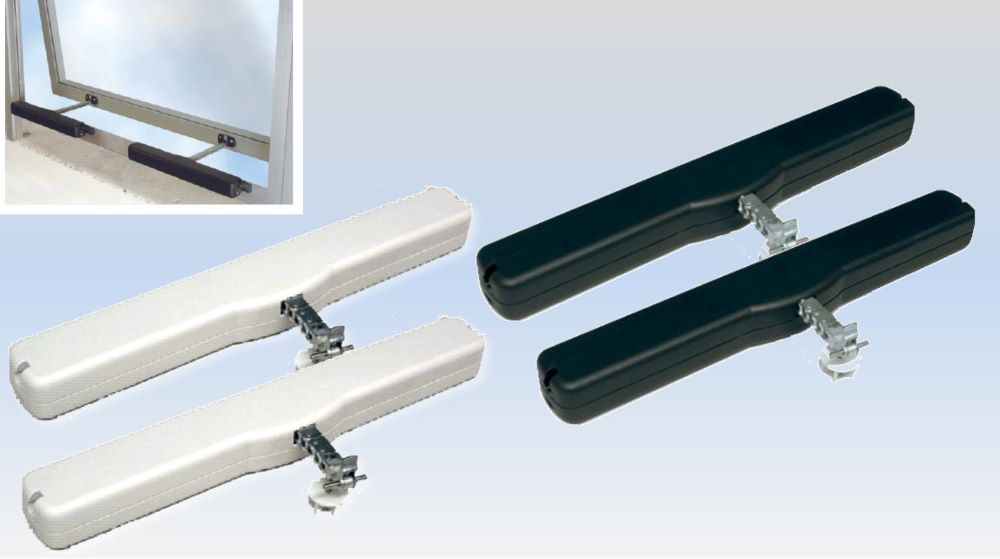

3. Motor ELTRAL KS 30/40 sincronizados acción por switch
Motor de accionamiento por switch, el cual realiza la apertura sincronizada de 2 motores. La cadena puede ajustarse en 4 largos de apertura: 100, 200 ,300 y 400 mm.

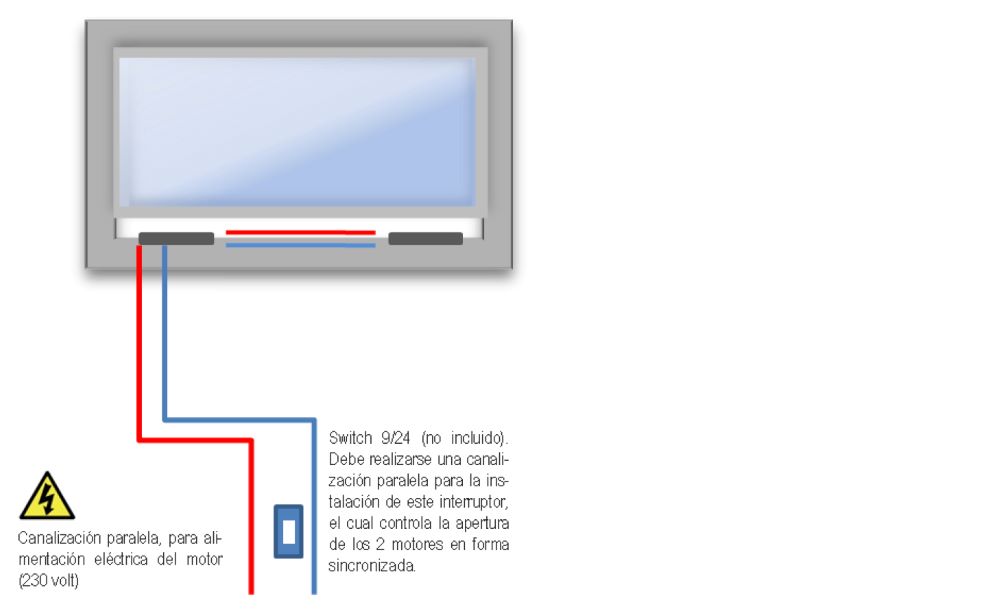

Esquema de conexión
