Cubo de drenaje Australmat | Australmat

Cubo de drenaje Australmat, elaborado en polipropileno 100% reciclado. Conformado por 7, 9 y 13 piezas, según resistencia deseada. Fijación a presión en 48, 80 y 144 puntos respectivamente. Para usos de drenes con alto tráfico vehicular, peatonal, área verde.

Cubo de drenaje Australmat



Ventajas

  • La palmeta larga cuenta con dos preformas de diámetro útil 110 mm para generar la conexión de descarga.
  • Fácil armado, y depende de sus características puede tener mayor resistencia y decantaciones variables, permitiendo un drenaje gradual y eficiente.
  • Disminución del volumen del dren en comparación a los bolones usados anteriormente, permitiendo también un mejor escurrimiento de agua.

Nombre Producto y Bajada :

Cubo de Drenaje Australmat

Usos :

Drenaje de aguas lluvias

Características  y/o Atributos :

  • Resistente a la compresión
  • Tolerancia a la humedad
  • Liviano
  • Versátil
  • Fácil de instalar
  • Polipropileno 100% reciclado
  • Ensamblado y desarmado fácil.
  • Ahorro en costos de transporte al tener menor volumen de traslado



Formato :

  • 21 TON
  • 31 TON
  • 43 TON

Rendimiento :

0,06 m3.

Sector o área de desempeño :

Construcción, drenaje de aguas lluvias.

Certificaciones y/o certificaciones varias :

Certificado de Resistencia a la compresión otorgado por el DICTUC para 21, 31 y 43 Toneladas por m2.

 Cubo de drenaje Australmat



Especificaciones Técnicas:

Característica

Medidas

Largo (mm)

490

Ancho (mm)

330

Alto (mm)

360

 Cubo de drenaje Australmat



Característica

7 piezas

9 piezas

13 piezas

Resistencia (T/m2)

21

31

43

Permeabilidad (%)

94

93

92



Detalle de piezas

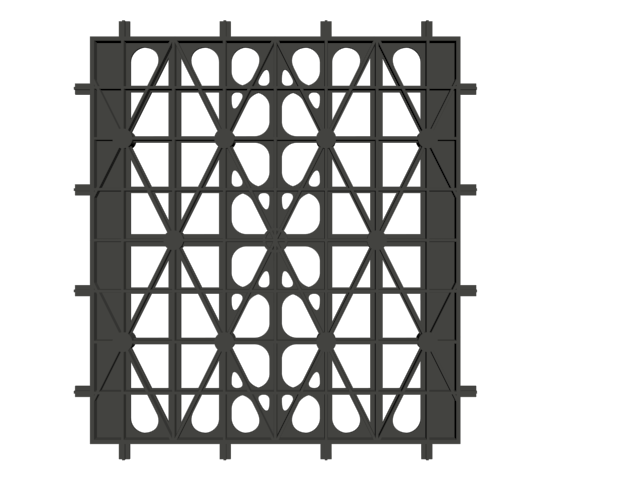

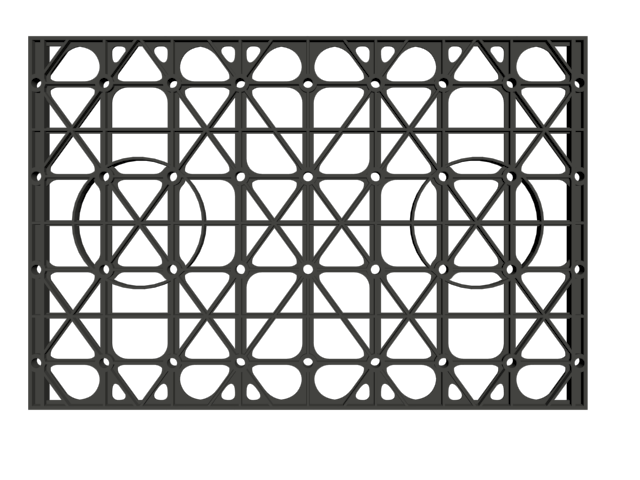

Palmeta grande Palmeta estabilizadora  Detalle toperol
Cubo de drenaje Australmat Cubo de drenaje Australmat Cubo de drenaje Australmat



Armado del cubo

Cubo de drenaje Australmat

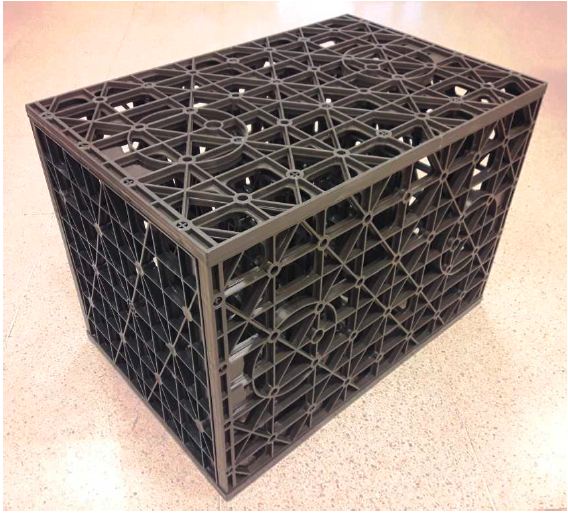

El cubo esta conformado por palmetas largas y palmetas estabilizadoras que se unen por medio de toperoles, a través de un sistema de unión tipo macho/hembra. Estas piezas estabilizadoras se unen como indica la figura, esto da como resultado una única pieza estructural que soporta las cargas a la compresión indicadas anteriormente.

Orientación del cubo

Cubo de drenaje Australmat

Cubo de drenaje Australmat

Formato:

El cubo Australmat se presenta en tres formatos:

Cubo Australmat 21 Ton

Conformado por 7 piezas, 3 palmetas estabilizadoras interiores y 4 palmetas largas envolventes. Fijación a presión en 48 puntos. Permeabilidad de un 94%.

Cubo de drenaje Australmat



Cubo Australmat 31 Ton

Conformado por 9 piezas, 5 palmetas estabilizadoras interiores y 4 palmetas largas envolventes. Fijación a presión en 80 puntos. Permeabilidad de un 93%.Cubo de drenaje Australmat

Cubo Australmat 43 Ton

Conformado por 13 piezas, 9 palmetas estabilizadoras interiores y 4 palmetas largas envolventes. Fijación a presión en 144 puntos. Permeabilidad de un 92%.

Cubo de drenaje Australmat

*Si se tiene algún esquema o fotografía incluir en este ítem.



Rendimiento:

El cubo reemplaza a los antiguos drenes de bolones que eran bastantes ineficientes debido a que son difícil de conseguir y su capacidad de acopio de aguas es bastante restringida versus el 90% de vacío que tienen los cubos

Ej: Dren de 10 m con bolones, se puede hacer en 3 m de cubos, con el consiguiente ahorro en excavación, mano de obra, entre otros.

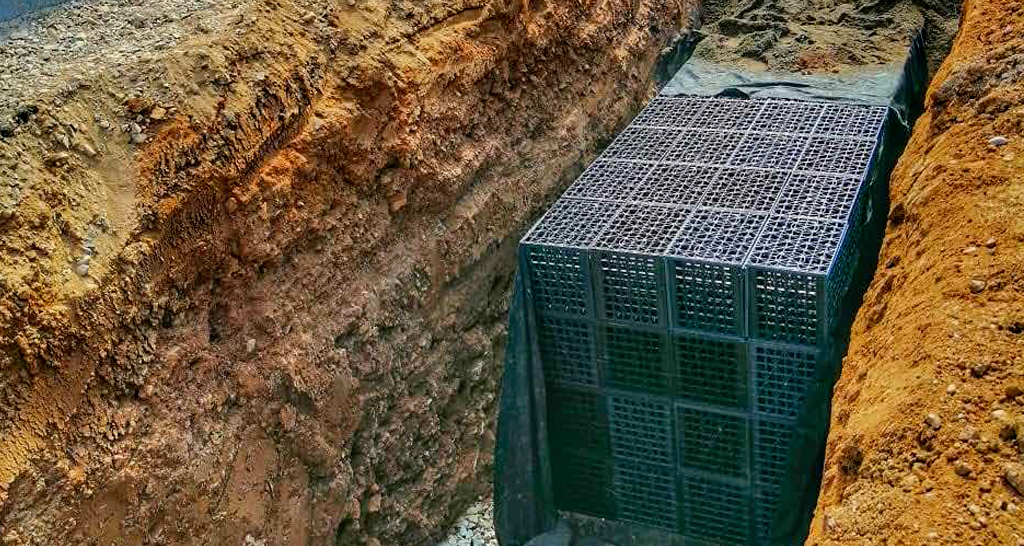

La solución funciona conduciendo las aguas pluviales a un pozo relleno con cubos de drenaje los cuales almacenan e infiltran las aguas en el suelo, produciendo un efecto de hidratación de los suelos.

 Cubo de drenaje Australmat



Complementos:

Un geotextil es una tela permeable y flexible de fibras sintéticas, principalmente polipropileno y poliéster, las cuales se pueden fabricar de forma no tejida o tejida dependiendo de su uso o función a desempeñar.

Se fabrican generalmente desde 90 hasta 400 g/m2 y dentro de sus principales aplicaciones se encuentra la contención de áridos finos para preservar la capacidad de vacío que debe tener el cubo de drenaje Australmat para acopiar las aguas.

 Cubo de drenaje Australmat
