Una fachada ventilada es un sistema constituido por un elemento de revestimiento exterior soportado por una subestructura mediante fijaciones y anclajes, quedando entre el revestimiento y la zona portante, un espacio donde el aire puede circular, llamado cámara de ventilación.

Complemento: Conoce las 5 consideraciones para diseñar una fachada ventilada.

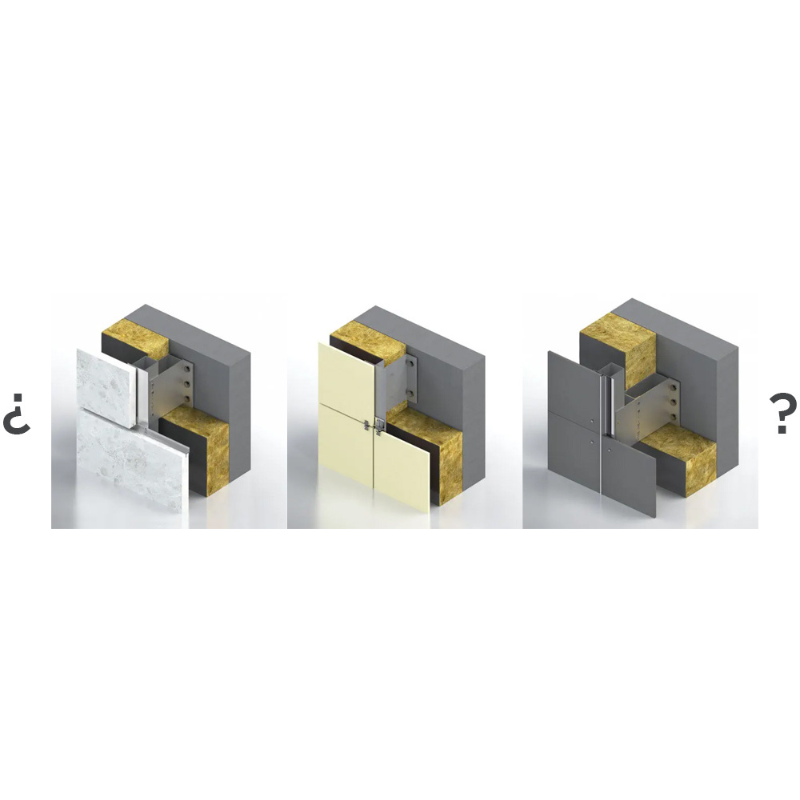

En la arquitectura Chilena, se han instaurado 4 soluciones que dan cabida a las necesidades a la hora de especificar una fachada ventilada. En este caso, utilizaremos el HPL (del inglés High Pressure Laminate) o laminado de alta presión, para explicar los sistemas de fijación que podrías utilizar y salir victoriosa/o a la hora de especificar correctamente este sistema.

Vamos a desglosar cada una, para qué sirve, ventajas y consideraciones:



1. TS300 - Sistema de Fijación Oculta con Cantos Mecanizados

Cuando se necesita montar placas de más de 8mm y grandes superficies horizontales, esta fijación es un clásico en las fachadas ventiladas, sobre todo para que las fijaciones estén ocultas.

Se montan apoyando el canto mecanizado sobre el perfil de aluminio TS300. Los rastreles horizontales de aluminio TS300 se fijan a una sub estructura vertical de aluminio. El perfil horizontal sobre el cual se apoyan los cantos horizontales de las placas permite la fijación de las mismas a los rastreles de aluminio, y queda totalmente oculto



Detalle de fijación





Sub-estructura



Los perfiles horizontales de aluminio se pueden fijar a una subestructura vertical de madera o aluminio. Las placas Trespa® Meteon® deben instalarse sobre una subestructura que tenga suficiente resistencia y una durabilidad permanente. La calidad y/o el tratamiento de la subestructura debe satisfacer las normativas de construcción, los reglamentos y los certificados aplicables.



Sección Vertical

Sección Horizontal



Para más información sobre estos sistemas, así como también características de Trespa Meteon, transporte, mecanización, garantía, etc. puedes hacer click aquí para obtenerlos.

Recuerda que estos modelos son referenciales y debes realizar los cálculos estructurales respectivos.



2. TS200 - Sistema de Fijación Oculta con perfil Guia - Abrazadera

Este sistema ofrece gran flexibilidad en la instalación de las placas Trespa® Meteon®. El uso de abrazaderas ajustables permite lograr uniones precisas y una óptima cuadrícula de fachada.





Las placas Trespa® Meteon® con un espesor mínimo de 10 mm se pueden fijar de manera invisible a una sub estructura de aluminio constituida por perfiles guía horizontales y abrazaderas colgantes, fijadas mediante casquillos de expansión o tornillos a la parte posterior de la placa.



Detalle de fijación



Las abrazaderas se fijan a las placas Trespa® Meteon® mediante insertos casquillos de expansión de acero inoxidable o tornillos de acero inoxidable, como indica el fabricante de la subestructura. Cada placa tiene dos puntos de ajuste.

Para mantener la placa en posición, esta debe tener un punto fijo en la parte superior. Este se obtiene pasando un tornillo autoroscante a través de la abrazadera de cuelgue y el perfil guía.

Puede ser instalado con las siguientes fijaciones



Subestructura



Los perfiles horizontales de aluminio pueden fijarse a una subestructura vertical de madera o aluminio. Las placas Trespa® Meteon® deben instalarse sobre una subestructura que tenga suficiente resistencia y durabilidad permanente.

Como una alternativa, y para casos donde es imposible el acceso, cada placa debe tener un punto fijo adhesivo (utilizando un Sistema de adhesivo adecuado, por ejemplo, poliuretano).



Sección Vertical

Sección Horizontal



Para más información sobre estos sistemas, así como también características de Trespa Meteon, transporte, mecanización, garantía, etc. puedes hacer click aquí para obtenerlos.

Recuerda que estos modelos son referenciales y debes realizar los cálculos estructurales respectivos.



3. TS700 - Sistema de Fijación Vista con Remaches a una Sub-estructura Metálica

Este sistema ofrece una solución económica para la instalación de placas Trespa® Meteon® en una amplia variedad de dimensiones de placa.

Las placas Trespa® Meteon® con un espesor mínimo de 6 mm pueden fijarse a una subestructura metálica usando remaches con revestimiento de pintura en polvo (disponibles en una amplia gama de colores Trespa® a través de los distribuidores).



Detalle de fijación



▪ La cabeza del remache debe quedar a una distancia de 0,3 mm de la superficie de la placa, por lo que se ha de emplear una herramienta especial (tope de profundidad).

▪ Los remaches deben ir centrados en los agujeros. Para mantener la posición, cada placa debe tener un punto fijo en el centro de la placa. Todos los demás puntos de fijación son puntos de deslizamiento.



Sub-estructura



La subestructura debe componerse, preferiblemente, de un sistema de perfiles verticales fijados a la estructura mediante escuadras murales especiales.



Sección Vertical



Sección Horizontal



Para más información sobre estos sistemas, así como también características de Trespa Meteon, transporte, mecanización, garantía, etc. puedes hacer click aquí para obtenerlos.

Recuerda que estos modelos son referenciales y debes realizar los cálculos estructurales respectivos.



4. Sistema de fijación oculta con adhesivo estructural a una subestructura de aluminio o de madera

Si bien en las últimas instalaciones de las placas Trespa se han utilizado métodos de fijación mecánicos, también pueden usarse sistemas de fijación adhesivos siempre y cuando se observen ciertas recomendaciones: debe prestarse una cuidadosa atención a los distintos detalles de la instalación, las placas deben ser instaladas por personal debidamente cualificado teniendo en cuenta las normas y recomendaciones del fabricante de los adhesivos, y la observación de todas las normas aplicables. Trespa no es responsable por la selección o uso de adhesivos en los sistemas de fijación.

Las placas Trespa® Meteon® de diferentes espesores pueden fijarse a una subestructura vertical de aluminio o de madera mediante un sistema de fijación permanente con adhesivo estructural elástico.



Detalle de fijación

La eficacia de una placa fijada con adhesivo está determinada principalmente por las condiciones meteorológicas en el momento de la fijación. La humedad, el frío y/o el polvo pueden tener un efecto negativo sobre la fuerza de la unión adhesiva. Por lo tanto, Trespa no asume responsabilidad alguna respecto al comportamiento de las cargas de la construcción fijada con adhesivo.

Es importante observar en todo momento las recomendaciones de instalación de los fabricantes del sistema adhesivo.



a.- Principio general de la fijación con adhesivo a una subestructura de aluminio

1. Placa Trespa® Meteon®

2. Cinta adhesiva de doble cara

3. Adhesivo estructural

4. Perfil de aluminio



b.- Principio general de la fijación con adhesivo a una subestructura de madera

1. Placa Trespa® Meteon®

2. Cinta adhesiva de doble cara

3. Adhesivo estructural

4. Subestructura de madera



Sub-estructura



Las placas Trespa® Meteon® deben instalarse sobre una subestructura que tenga suficiente resistencia y una durabilidad permanente. La calidad y/o el tratamiento de la subestructura deben satisfacer las recomendaciones del titular del certificado, así como las normativas de construcción y los reglamentos aplicables.





a = distancia horizontal entre centros de fijación



Para más información sobre estos sistemas, así como también características de Trespa Meteon, transporte, mecanización, garantía, etc. puedes hacer click aquí para obtenerlos.

Recuerda que estos modelos son referenciales y debes realizar los cálculos estructurales respectivos.



Asesoría Trespa

Dentro del proceso de especificación, intenta recibir asesoría previa desde el proveedor de placas o sistema constructivo, para que tu proyecto resulte exitoso. Contacta al Equipo de Especificaciones de Trespa aquí para que te asesoren de la mejor manera.
