3M™ Sellado RF-120 aislador sísmico | Synixtor

Los aisladores sísmicos, están diseñados para independizar horizontalmente a la estructura de las edificios del movimiento del suelo. Esto permite que ante un movimiento los aisladores se acomoden a la deformación provocada por este, reduciendo en un gran porcentaje el traspaso del movimiento a la estructura, previniendo daños estructurales considerables.

img sellado aislante sismico synixtor



En Chile se usan principalmente en edificaciones hospitalarias y comerciales.  Synixtor ofrece dentro de sus soluciones, la protección contra el fuego mediante la manta 3M DUCT WRAP F-120 para aisladores sísmicos.

La manta de protección contra el fuego 3M DUCT WRAP F-120 para aisladores sísmicos mantiene una resistencia al fuego de 120 minutos (F120) a una temperatura de 1029 ºC, determinada por la Norma Chilena Nch 935/1 Of.97.

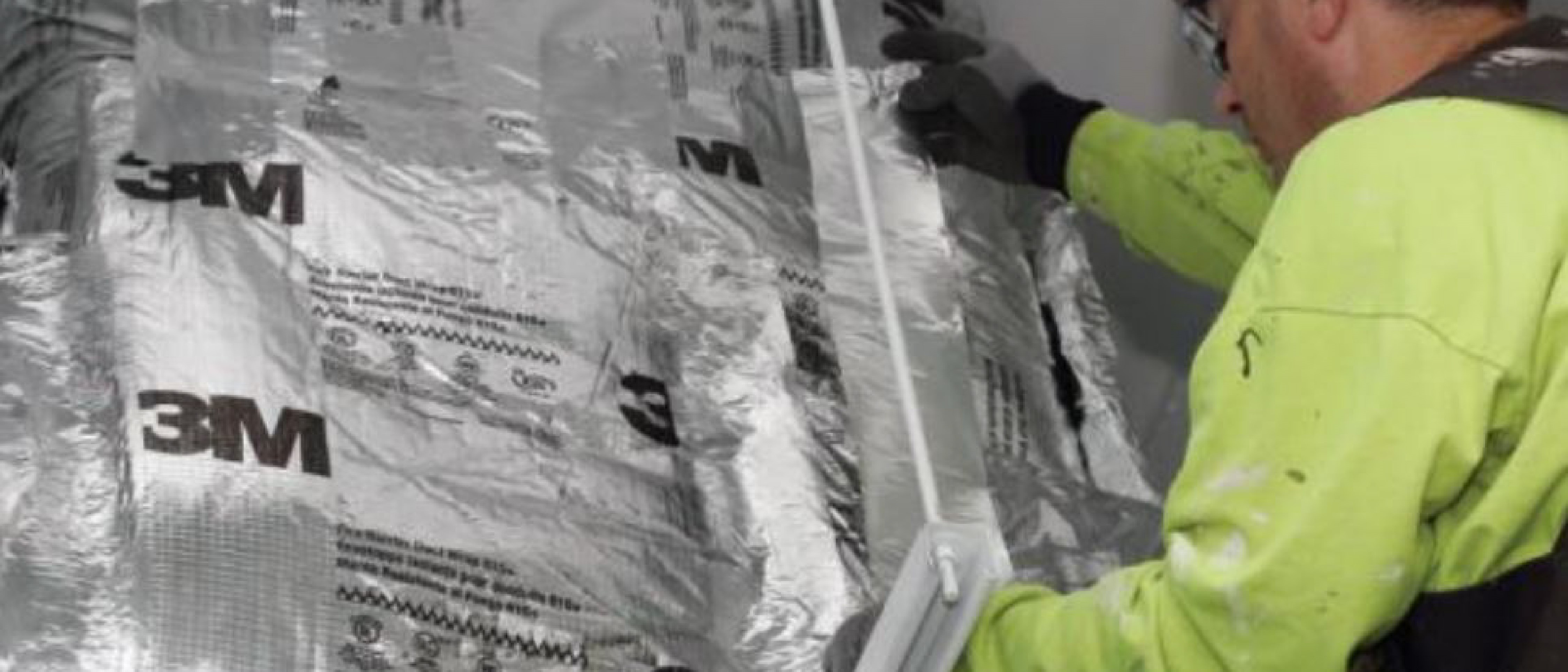

La manta 3M DUCT WRAP se instala por capas disipadoras de temperaturas, retardantes al fuego e ignífugas. Esta manta de protección se instala alrededor del perímetro externo del elastómero o por la cara externa del soporte de hormigón del aislador sísmico.

La temperatura a lograr en la cara fría en contacto con el elastómero es determinada por la norma que puede requerir valores entre 80 y 140 ºC, de esta forma se logra protegerlo de deformación o colapso. Esta manta de protección tiene la capacidad de sufrir una mínima deformación por efecto de desplazamiento del aislador ante un sismo, pero totalmente reparable con los mismos elementos, minimizando los tiempos de mantención.

La sumatoria de todos los elementos considerados en la fabricación de esta manta otorga una resistencia adicional a los aisladores, para evitar sean afectados por la temperatura producto de la conducción, difusión y radiación del calor que se produce en caso de incendio.



Especificaciones técnicas

Caracteristicas:
  • Admite temperatura de hasta 1200°C
  • Ligero y delgado, para facilitar la instalación
  • Baja conductividad térmica
  • Resistente al aceite y el agua
  • Se utiliza en combinación con silicón 2000+
  • No tóxico termico
Aplicación en:
Aislantes Sísmicos
Área de desempeño:
  • Hospitalaria
  • Retail
  • Hotelera
Certificaciones: ASTM E 814 / UL 1479, ASTM E 84 / UL 273,  ASTM E 84 / UL 273,  ASTM E 90, ASTM E 413



Formato

Rollos de 48 in. X 25 pies

img formato sellado aislante sismico synixtror

Instalación

Existen 4 métodos para la instalación Fire Barrier Duct Wrap 615+:

  • Capa interna que se apoya en ángulo recto con capa externa
  • Telescoping de 3 "(75 mm)
  • Envoltura superpuesta de 3 "(75 mm)
  • Capa interna que se apoya en ángulo recto con capa externa con collarin
img sellado sismico synixtor img sellado aislante sismico synixtor 2
