MALL PLAZA ARICA | Grupo Habitante

Paneles laminados decorativos - Grupo Habitante

UBICACIÓN: AV. DIEGO PORTALES 640, ARICA

ARQUITECTOS: HERNAN SALAZAR STUART ARQUITECTOS

CONSTRUCTORA: DVC

MONTAJE: GRUPO HABITANTE

AÑO DE CONSTRUCCIÓN: 2017

PRODUCTOS: REVESTIMIENTO HPL PANELEX DE LAMITECH para GAVIOTAS y ASCENSOR

REVESTIMIENTO HPL

Paneles laminados decorativos - Grupo Habitante

Paneles laminados decorativos de alta presión PANELEX de LAMITECH, compactos para exteriores, según define la norma UNE-EN438-6 y 7.

Los paneles HPL están constituidos por capas de fibra celulósica impregnadas en resinas termoestables y unidas entre si mediante un proceso de prensado a alta presión.

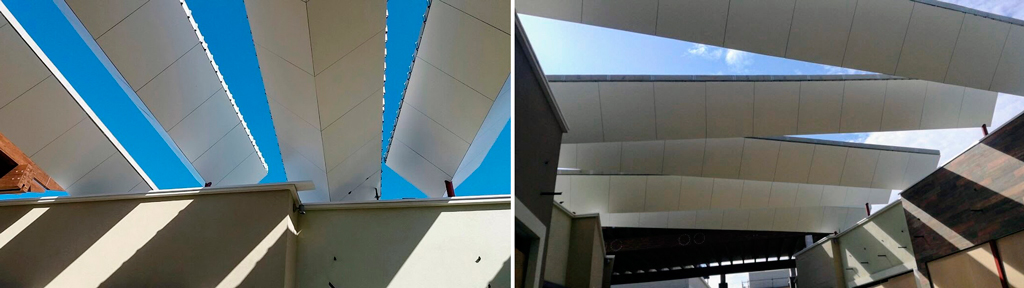

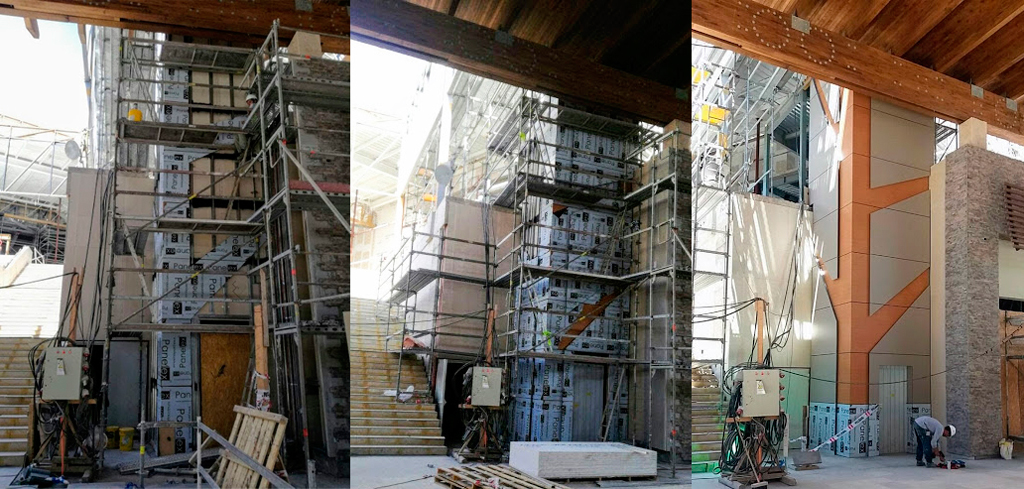

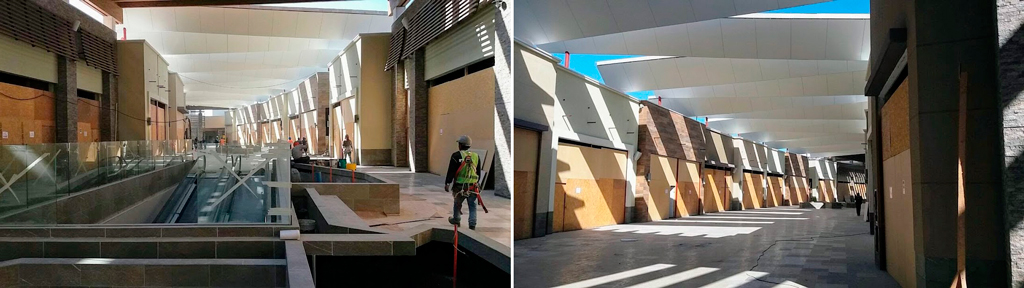

Todas las "Gaviotas" y Ascensores estan revestidas con el sistema de fachada ventilada con placas HPL para uso exterior, importado por grupo Habitante, colores según catálogo:

Paneles laminados decorativos - Grupo Habitante

Propiedades y Ventajas de los tableros HPL:

  • Amplia gama de diseños, colores y formatos
  • Máxima optimización utilizando distintos tamaños de tablero
  • Resistencia a los rayos UV
  • Durabilidad
  • Resistencia a la intemperie y al choque clim·tico
  • Resistencia al impacto
  • Producto con clasificación de reacción al fuego B-s1, d0
  • Facilidad de limpieza y mantenimiento
  • Estabilidad dimensional y planeidad
  • Ligereza
  • Baja conductividad estática
  • Facilidad y rapidez de montaje
  • Mantenimiento mínimo
  • Limita las pérdidas de calor en invierno y la transmisión de calor en verano
  • Conjunto ligero de subestructura y fachada

Componentes del Sistema de Fachada Ventilada:

  • Calidad EDS o EDF
  • Cámara de aire ventilada
  • Aislamiento térmico
  • Subestructura que transmite las cargas al muro portante
  • Elementos que fijan los tableros a la subestructura

CÁMARA DE AIRE VENTILADA

La cámara de aire que se encuentra inmediatamente por detrás de la placa PANELEX debe estar ventilada por convección natural ascendente. Esto se realiza a través de juntas abiertas entre las placas, como también a través de puntos individuales en la fachada, tal como: en inicio inferior de la fachada, jambas, antepechos, remates de cubiertas, etc. Se deben tener en cuenta todas las especificaciones y detalles constructivos.

Paneles laminados decorativos - Grupo Habitante

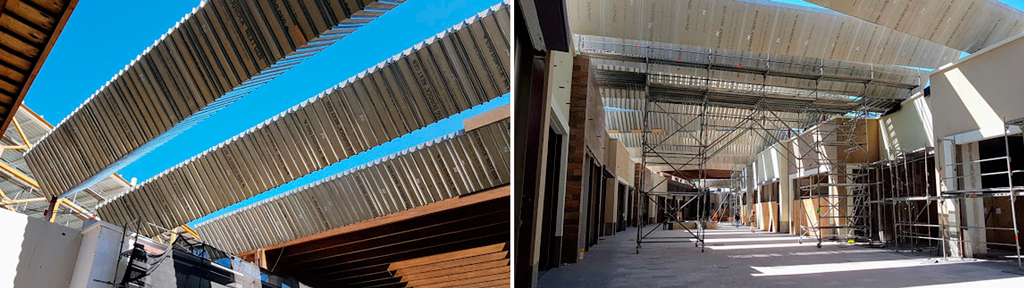

SUBESTRUCTURA DE PERFILERÍA DE ALUMINIO DE GH

La subestructura de perfilería de aluminio est· compuesta por un encintado de perfiles de aluminio extruido, según los planos de detalles respectivos.

Estos permanecen fijados a una estructura previa o bien a anclajes metálicos con agujeros fijos y ovalados, de forma de garantizar el adecuado movimiento de la subestructura.

Conviene que los soportes metálicos y fijaciones en contacto directo con la intemperie, estén convenientemente protegidos para evitar su posible oxidación. Así se aconseja perfilería de aluminio y fijaciones de acero inox/aluminio.

SISTEMA DE FIJACIÓN AD de grupo Habitante

El Sistema AD de grupo Habitante, es un kit de subestructura metálica autoportante solidaria con el muro soporte, que no contribuye a la estabilidad de la construcción, concebido para el revestimiento exterior de paneles ligeros: cerámica, hormigón polómero, fenólicos, composite, etc.

Para la instalación de este sistema se necesitan pocos elementos lo cual hace que sea un sistema muy sencillo de instalar y debido a la gran variedad de paneles ligeros en el mercado es fácil conseguir darle al edificio un diseño arquitectónico ligero, seguro y realmente efectivo.

El sistema se compone de ménsulas de sustentación y retención, perfiles verticales en forma de "T" y "L".

Los paneles serán fijados a los perfiles verticales con un sistema de pegado llamado Panel-Tack, formado por cinta de doble cara y adhesivo polímero MS. Se adjunta Ficha Técnica.

Paneles laminados decorativos - Grupo Habitante

Componentes del Sistema de Fijación

  1. Escuadras o Ménsulas de Aluminio
  2. Perfiles de Aluminio
  3. Sistema de Fijación AD o RM
  4. Elementos de Fijación Mecánica
