Tabique Shaft ST-ST 3 Capas - Asimetrico | Knauf

Tab shaft st st w628b  00 0 gw 001.cl cc66fe72 d43a 4ae7 8f57 d566ecb9fc5c
001. W628B+-00-0-01
Tab shaft st st w628b  38 4 gw 001.cl 55f8b190 644e 4859 b962 abaf0a20fc15
002. W628B+-38-4-01
Tab shaft st st w628b  38 4 gw 002.cl bceda075 f15d 4fbe adbf d7500f2b611a
003. W628B+-38-4-02
Tab shaft st st w628b  38 4 gw 003.cl 5d2ec50e 959f 468c a547 2caf32755d6a
004. W628B+-38-4-03
Tab shaft st st w628b  38 4 gw 004.cl ef74741f 5a5e 4f1f 902a 2bd38937542c
005. W628B+-38-4-04

Productos asociados a los tabiques shaft ST-ST

La Placa de yeso-cartón Knauf Standard tiene un alma de yeso con fibra de vidrio y sus caras se encuentran revestidas por una lámina de cartón de alta resistencia (Ensayo al choque de cuerpo duro: Diámetro < 20mm). Es de fácil identificación pues su cara aparente es de color blanquecino y la oculta de color crema con un borde perimetral de papel color amarillo con logo Knauf siendo utilizada principalmente en tabiques, cielorrasos y revestimientos interiores libres de humedad.



Información de los Archivos Descargables BIM

A continuación, descubre los detalles de las descargas BIM de los tabiques shaft ST-ST que Knauf ofrece al mercado en Chile.

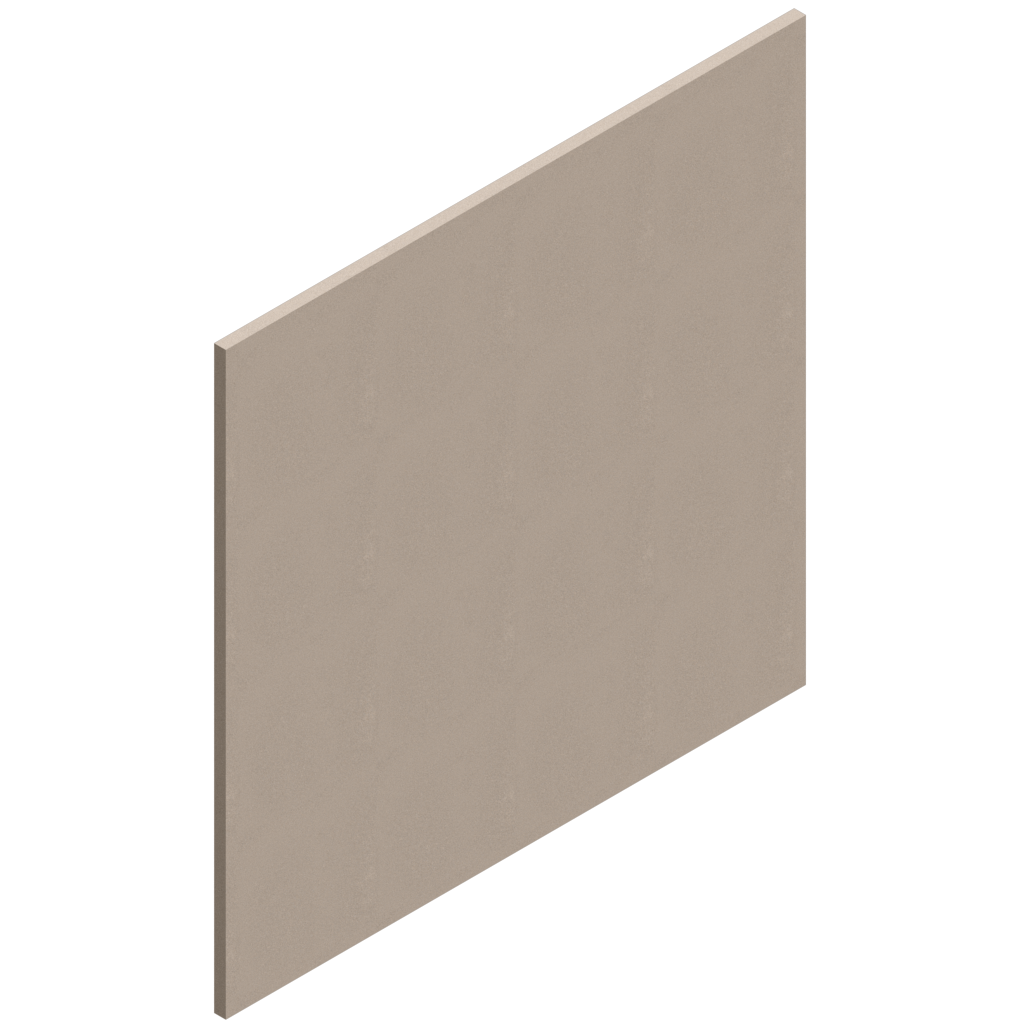

001. PYC ST 15mm / PYC ST 10mm / PYC ST 15mm - W628B+-00-0-01

Contenido:

RVT - 3D

Información de la descarga:

Proveedor/Distribuidor:

Knauf

Material principal:

Acero galvanizado

Resistencia al fuego:

F-60

Índice de reducción de sonido Rw:

36dB

Espesor total:

40mm

Montantes:

CW00

Espacio entre montantes:

000mm

Tipo de placas:

PYC ST / PYC ST / PYC ST

Espesor placas:

15mm / 10mm / 15mm

Material aislante:

Lana de vidrio

Tipo de perfiles:

Perfiles simples

Capas de revestimiento:

3 capas – Asimétrico

Formato:

Revit

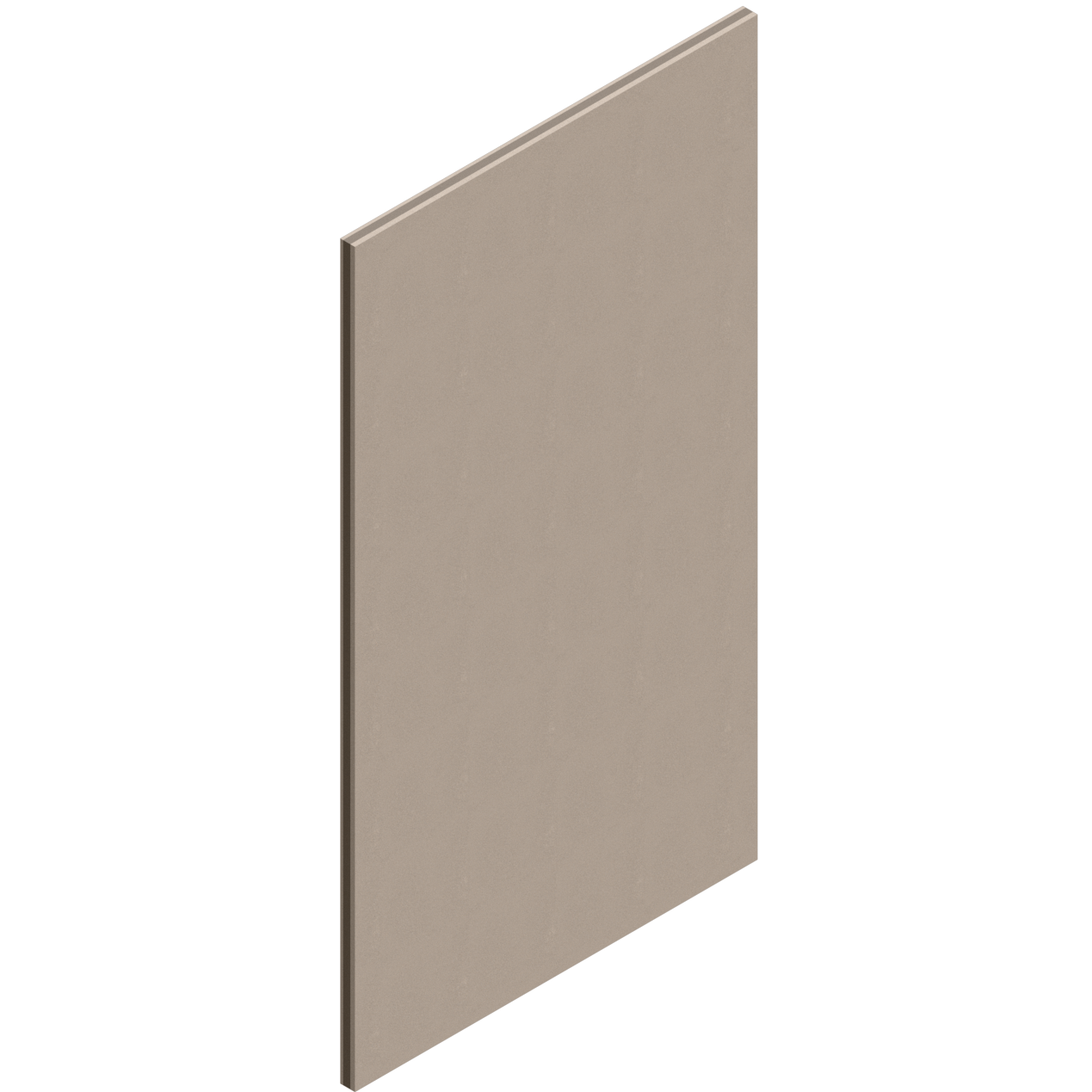

002. PYC ST 15mm / PYC ST 10mm / PYC ST 15mm - W628B+-38-4-01

Contenido:

RVT - 3D

Información de la descarga:

Proveedor/Distribuidor:

Knauf

Material principal:

Acero galvanizado

Resistencia al fuego:

F-30

Índice de reducción de sonido Rw:

42dB

Espesor total:

79mm

Montantes:

CW38

Espacio entre montantes:

400mm

Tipo de placas:

PYC ST / PYC ST / PYC ST

Espesor placas:

15mm / 10mm / 15mm

Material aislante:

Lana de vidrio 50mm

Tipo de perfiles:

Perfiles simples

Capas de revestimiento:

3 capas - Asimétrico

Formato:

Revit

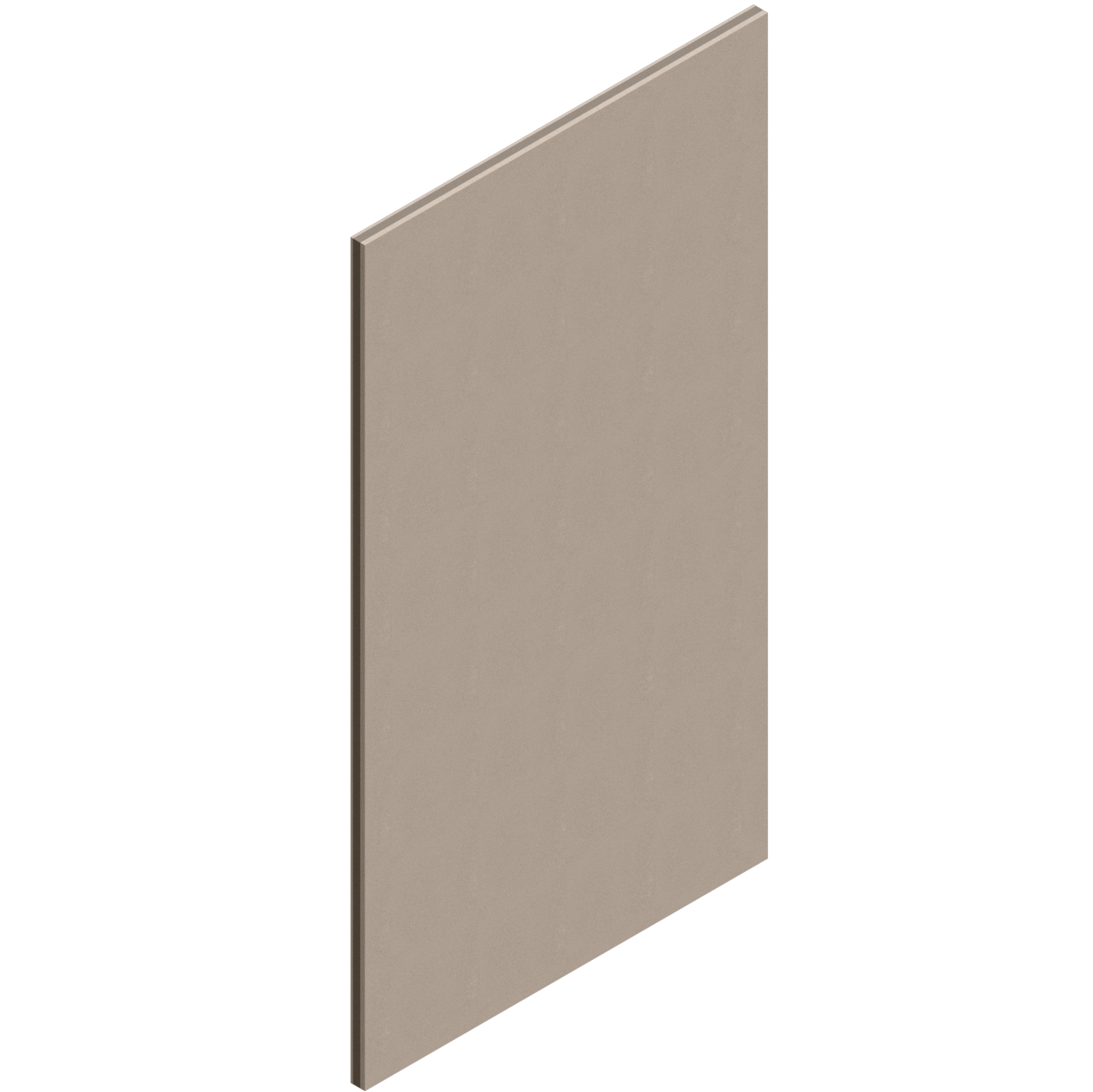

003. PYC ST 10mm / PYC ST 15mm / PYC ST 12.5mm - W628B+-38-4-02

Contenido:

RVT - 3D

Información de la descarga:

Proveedor/Distribuidor:

Knauf

Material principal:

Acero galvanizado

Resistencia al fuego:

F-60

Índice de reducción de sonido Rw:

42dB

Espesor total:

76.5mm

Montantes:

CW38

Espacio entre montantes:

400mm

Tipo de placas:

PYC ST / PYC ST / PYC ST

Espesor placas:

10mm / 15mm / 12.5mm

Material aislante:

Lana de vidrio 50mm

Tipo de perfiles:

Perfiles simples

Capas de revestimiento:

3 capas – Asimétrico

Formato:

Revit

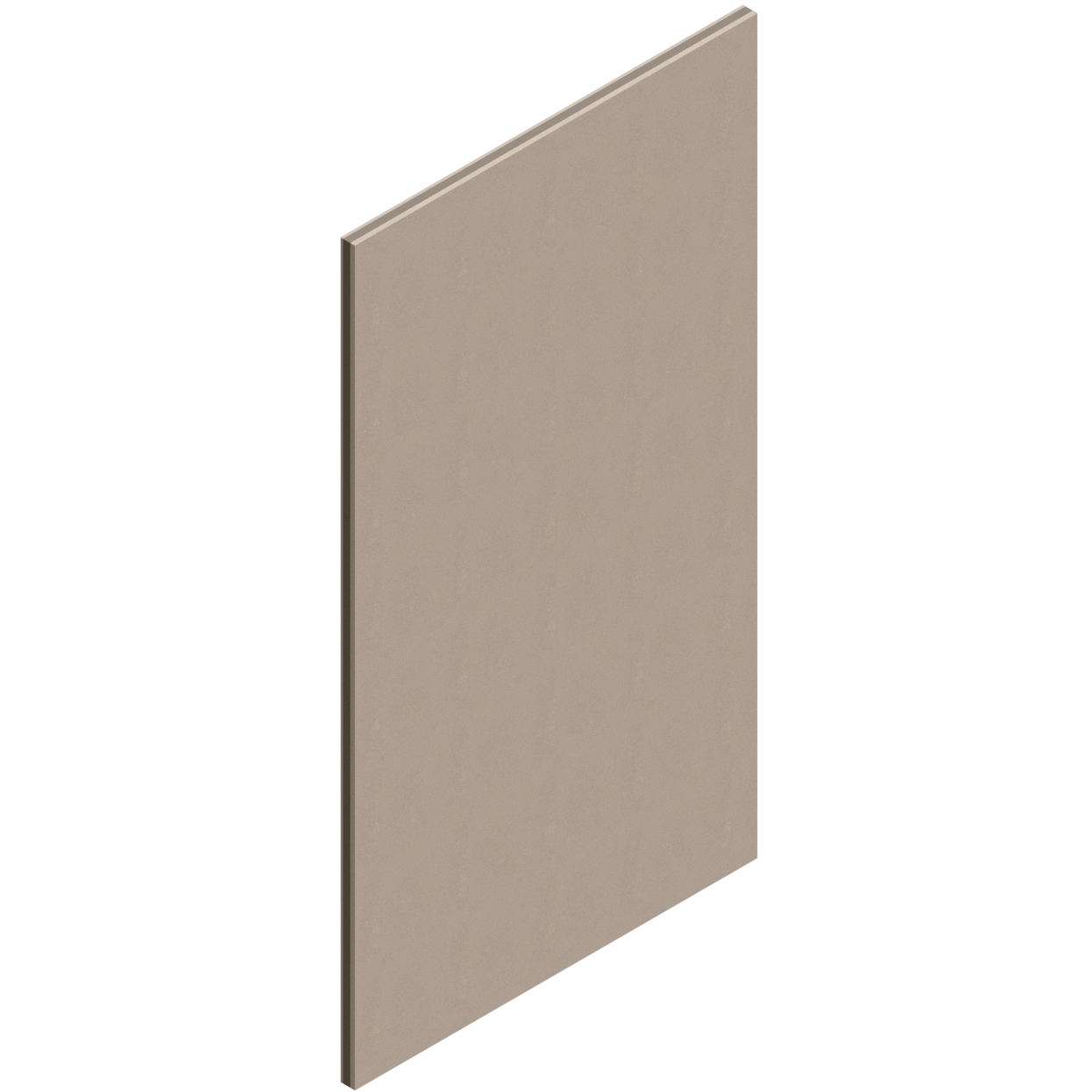

004. PYC ST 15mm / PYC ST 10mm / PYC ST 15mm - W628B+-38-4-03

Contenido:

RVT - 3D

Información de la descarga:

Proveedor/Distribuidor:

Knauf

Material principal:

Acero galvanizado

Resistencia al fuego:

F-60

Índice de reducción de sonido Rw:

43dB

Espesor total:

79mm

Montantes:

CW38

Espacio entre montantes:

400mm

Tipo de placas:

PYC ST / PYC ST / PYC ST

Espesor placas:

15mm / 10mm / 15mm

Material aislante:

Lana de vidrio 40mm

Tipo de perfiles:

Perfiles simples

Capas de revestimiento:

3 capas – Asimétrico

Formato:

Revit

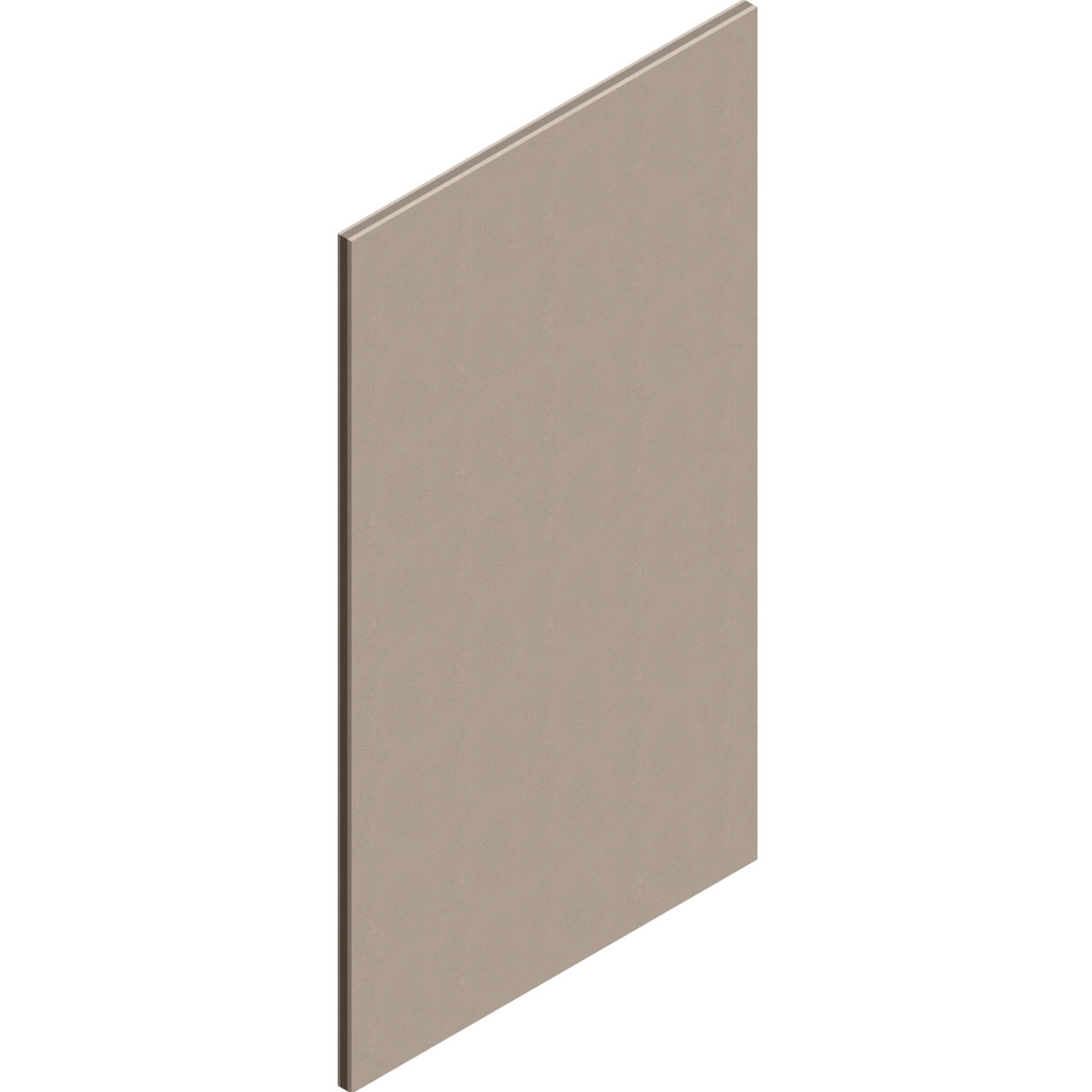

005. PYC ST 12.5mm / PYC ST 10mm / PYC ST 12.5mm - W628B+-38-4-04

Contenido:

RVT - 3D

Información de la descarga:

Proveedor/Distribuidor:

Knauf

Material principal:

Acero galvanizado

Resistencia al fuego:

F-60

Índice de reducción de sonido Rw:

41dB

Espesor total:

74mm

Montantes:

CW38

Espacio entre montantes:

400mm

Tipo de placas:

PYC ST / PYC ST / PYC ST

Espesor placas:

12.5mm / 10mm / 12.5mm

Material aislante:

Lana de vidrio 40mm

Tipo de perfiles:

Perfiles simples

Capas de revestimiento:

3 capas – Asimétrico

Formato:

Revit
