Tab perimetral aquapanel outdoor wm111c 38 4 gw 001.cl e119d4d2 a411 4a12 80ee 919b7e6c81c2
001. WM111C-38-4-01
Tab perimetral aquapanel outdoor wm111c 60 4 gw 001.cl 05802acb 1cc9 4a52 a2e7 02cbd1d9231e
002. WM111C-60-4-01
Tab perimetral aquapanel outdoor wm111c 60 4 gw 002.cl 5177fec2 9172 4859 b5a7 c8e20fa1ef70

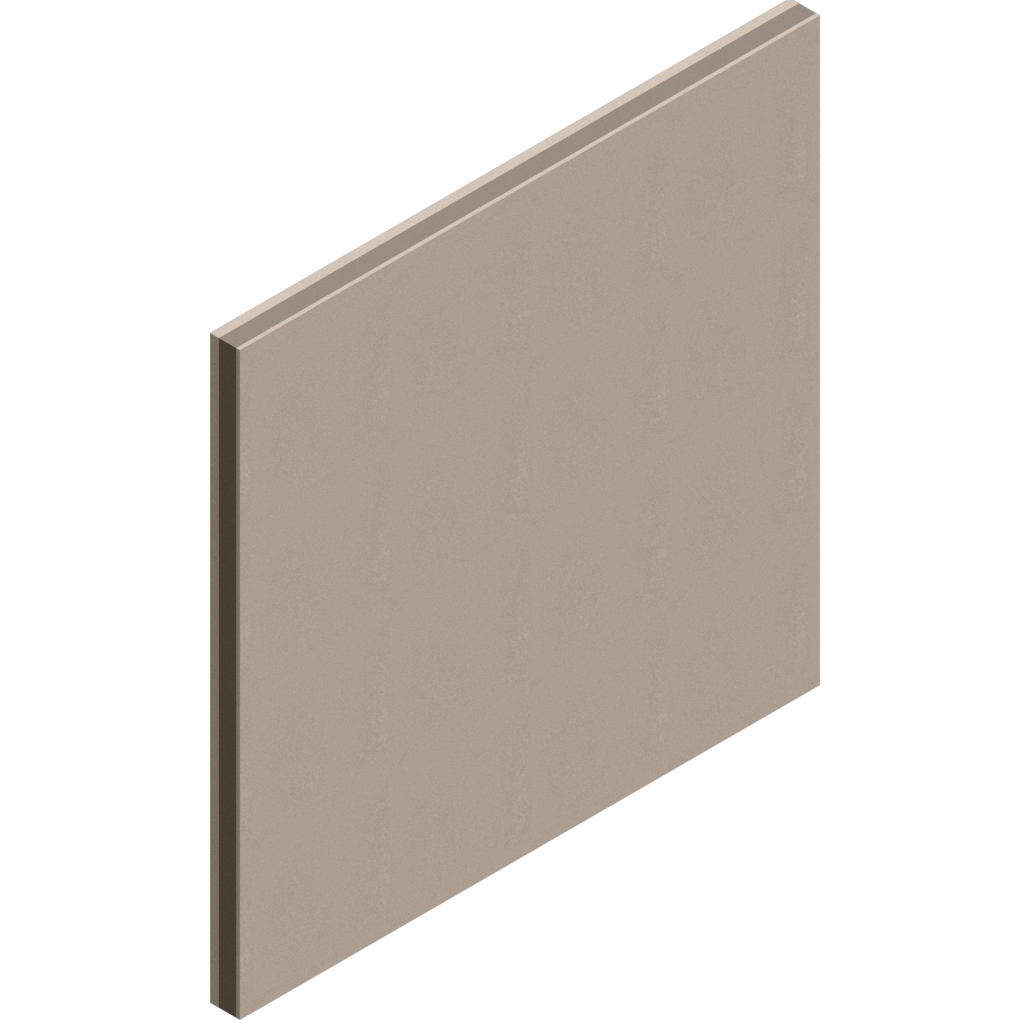

003. WM111C-60-4-02
Tab perimetral aquapanel outdoor wm111c 60 4 gw 007.cl 74d89be7 88ec 4308 ad5a 736528619fc7
004. WM111C-60-4-07
Tab perimetral aquapanel outdoor wm111c 60 4 gw 008.cl 4a49d64f 0894 4e1a b51c a94e6553b035
005. WM111C-60-4-08
Tab perimetral aquapanel outdoor wm111c 90 4 gw 001.cl 21999f06 70aa 476f aa01 4915162eb8c6
006. WM111C-90-4-01
Tab perimetral aquapanel outdoor wm111c 90 4 gw 002.cl 4f826e81 11d2 4d29 b9eb 55e0c584aea3
007. WM111C-90-4-02
Tab perimetral aquapanel outdoor wm111c 90 4 gw 003.cl d9cbce09 f5a2 4f80 a655 57862531b929
008. WM111C-90-4-03
Tab perimetral aquapanel outdoor wm111c 90 4 gw 004.cl c37249c4 31a3 473f a7ec 93a449cc4640
009. WM111C-90-4-04
Tab perimetral aquapanel outdoor wm111c 90 4 gw 005.cl 68d3f777 0988 4b38 bd96 0e1f071dab2c
010. WM111C-90-4-05
Tab perimetral aquapanel outdoor wm111c 90 4 gw 006.cl d34d887b de55 4b81 ab3e a1c330cfe4a7
011. WM111C-90-4-06
Tab perimetral aquapanel outdoor wm111c 90 4 gw 007.cl cdd92fde d3db 47c7 bc8a a6ed4e0f6fea
012. WM111C-90-4-07
Tab perimetral aquapanel outdoor wm111c 90 4 gw 008.cl 4c55afac 2dde 4dcb 919b 8dd03ff3d6fd
013. WM111C-90-4-08
Tab perimetral aquapanel outdoor wm111c 90 4 gw 009.cl 5d64bee0 7a2a 4cc7 9ff0 886946c14ccc
014. WM111C-90-4-09
Tab perimetral aquapanel outdoor wm111c 90 4 gw 010.cl 1b209c79 687b 458b 9b2d e1b914be589a
015. WM111C-90-4-10
Tab perimetral aquapanel outdoor wm111c 90 4 gw 011.cl 81f06502 2cb8 470c bb28 f9bfa201eac4
016. WM111C-90-4-11

Productos asociados a los tabiques perimetrales Aquapanel Outdoor

Aquapanel® Cement Board Outdoor está diseñado para cerrar el edificio y protegerlo de la erosión por efectos del clima. Al instalar el envolvente, el interior está protegido contra el viento y la lluvia, permitiendo el inicio del trabajo dentro del edificio. Esto significa que se puede comenzar con la instalación de tabiques interiores sin esperar hasta que el muro exterior esté completamente terminado.

Dentro de las soluciones de tabiques radiológicos, también encontrarás:

  • La placa KNAUF IMPACT con un peso superior al de la placa Standart, está dotada de un núcleo de mayor densidad con mayor dureza superficial. Cumple la función de las placas RF en cuanto a resistencia al fuego para el mismo espesor.
  • La Placa de yeso-cartón Knauf Standard tiene un alma de yeso con fibra de vidrio y sus caras se encuentran revestidas por una lámina de cartón de alta resistencia (Ensayo al choque de cuerpo duro: Diámetro < 20mm). Es de fácil identificación pues su cara aparente es de color blanquecino y la oculta de color crema con un borde perimetral de papel color amarillo con logo Knauf siendo utilizada principalmente en tabiques, cielorrasos y revestimientos interiores libres de humedad.
  • La Placa de yeso-cartón Knauf RF resistente al fuego tiene un alma de yeso de yeso y fibra de vidrio de 3 a 30mm (0,2% de su peso) cuyas caras se encuentran revestidas con lámina de cartón de alta resistencia. Es de fácil identificación pues su cara aparente es de color blanquecino y la oculta de color crema con un borde perimetral de papel de color rojo con logo Knauf siendo utilizada principalmente en tabiques, cielorrasos, revestimientos y todo tipo de protección de estructuras metálicas.



Información de los Archivos Descargables BIM

A continuación, descubre los detalles de las descargas BIM de los tabiques perimetrales Aquapanel Outdoor que Knauf ofrece al mercado en Chile.

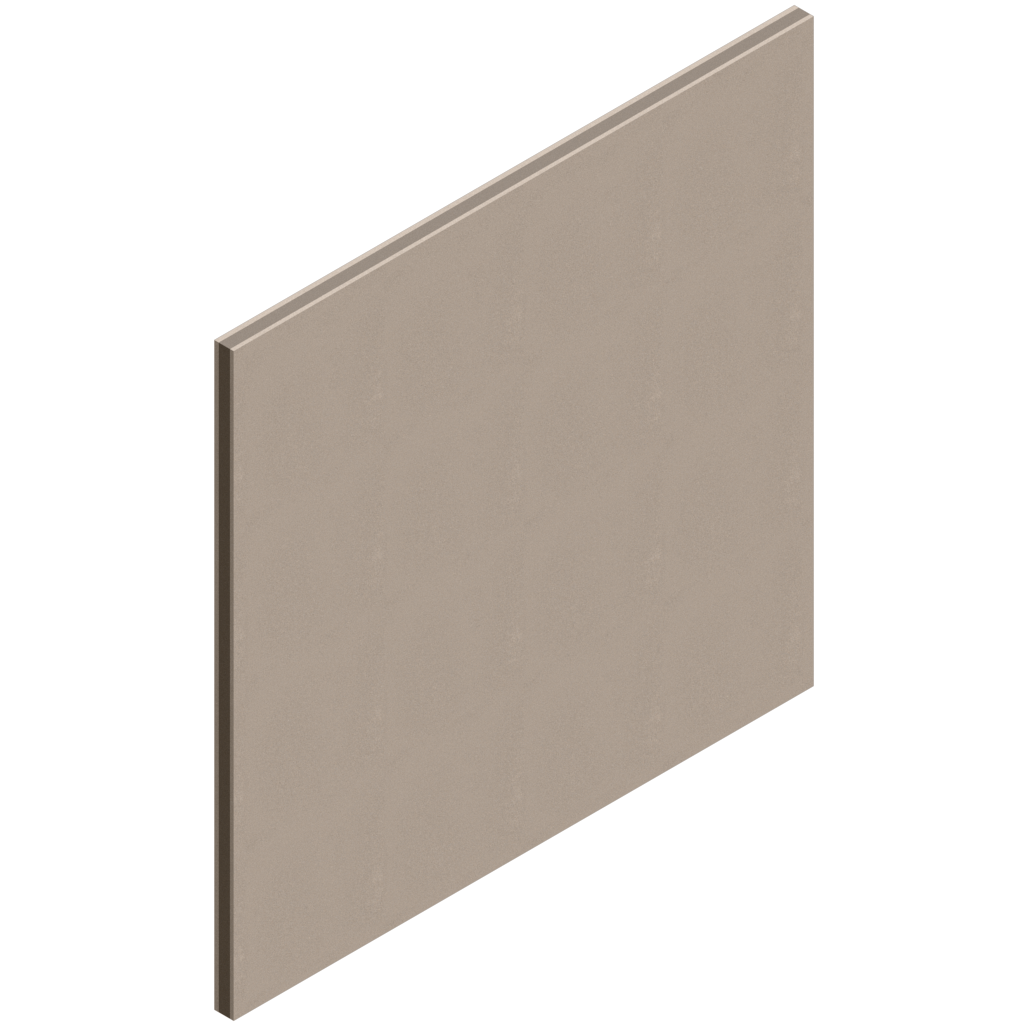

001. PYC ST 15mm / / Aquapanel Outdoor 12.5mm - WM111C-38-4-01

Contenido:

RVT - 3D

Información de la descarga:

Proveedor/Distribuidor:

Knauf

Material principal:

Acero galvanizado

Resistencia al fuego:

F-30

Índice de reducción de sonido Rw:

42dB

Espesor total:

66.5mm

Montantes:

CW38

Espacio entre montantes:

600mm

Tipo de placas:

PYC ST / Aquapanel Outdoor

Espesor placas:

15mm / 12.5mm

Material aislante:

Lana de vidrio 40mm

Tipo de perfiles:

Perfiles simples

Capas de revestimiento:

1 capa

Formato:

Revit

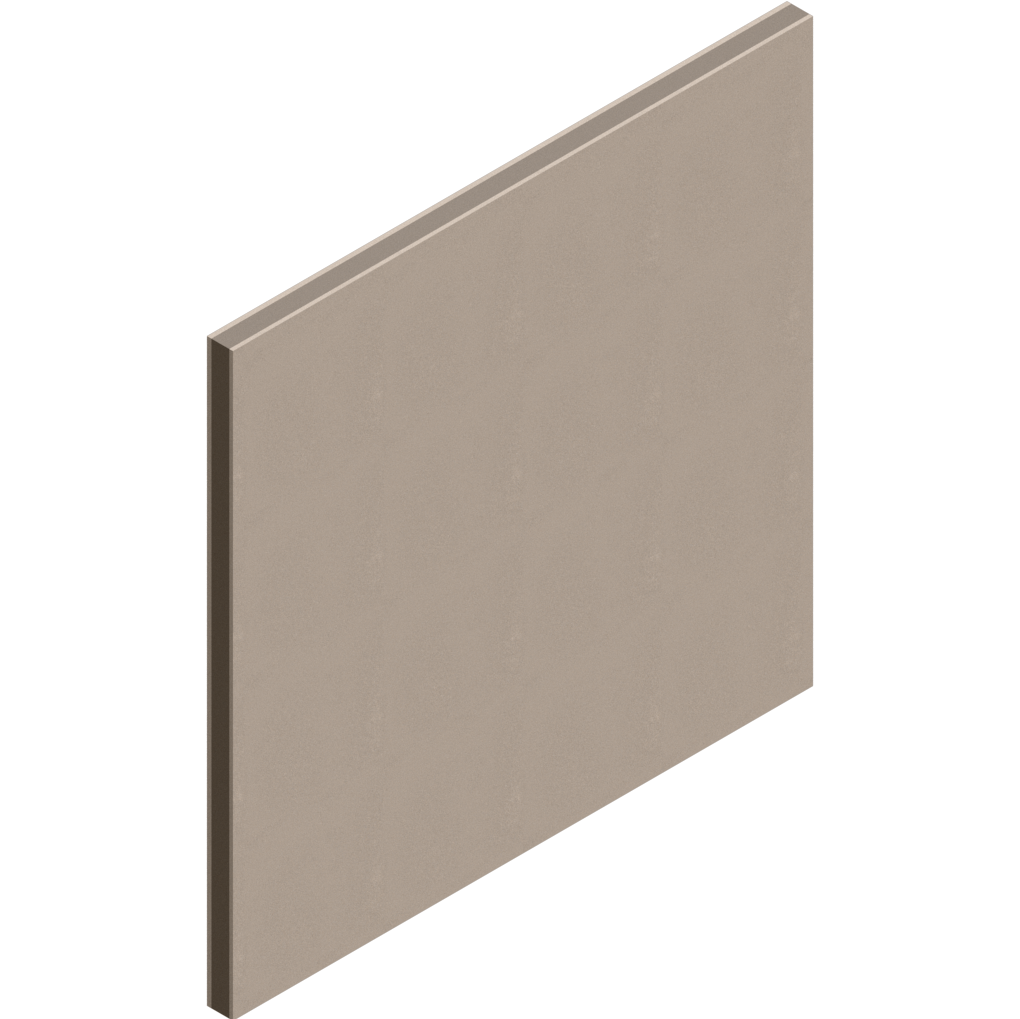

002. PYC RF 15mm // Aquapanel Outdoor 12.5mm - WM111C-60-4-01

Contenido:

RVT - 3D

Información de la descarga:

Proveedor/Distribuidor:

Knauf

Material principal:

Acero galvanizado

Resistencia al fuego:

F-30

Índice de reducción de sonido Rw:

42dB

Espesor total:

87.5mm

Montantes:

CW60

Espacio entre montantes:

400mm

Tipo de placas:

PYC RF / Aquapanel Outdoor

Espesor placas:

15mm / 12.5mm

Material aislante:

Lana de vidrio 50mm

Tipo de perfiles:

Perfiles simples

Capas de revestimiento:

1 capa

Formato:

Revit





003. PYC RF 2x15mm // Aquapanel Outdoor 12.5mm - WM111C-60-4-02

Contenido:

RVT - 3D

Información de la descarga:

Proveedor/Distribuidor:

Knauf

Material principal:

Acero galvanizado

Resistencia al fuego:

F-60

Índice de reducción de sonido Rw:

48dB

Espesor total:

102.5mm

Montantes:

CW60

Espacio entre montantes:

400mm

Tipo de placas:

PYC RF / Aquapanel Outdoor

Espesor placas:

2x 15mm / 12.5mm

Material aislante:

Lana de vidrio 50mm

Tipo de perfiles:

Perfiles simples

Capas de revestimiento:

1 capa

Formato:

Revit





004. Aquapanel Outdoor 2x 12.5mm - WM111C-60-4-07

Contenido:

RVT - 3D

Información de la descarga:

Proveedor/Distribuidor:

Knauf

Material principal:

Acero galvanizado

Resistencia al fuego:

F-120

Índice de reducción de sonido Rw:

59dB

Espesor total:

112mm

Montantes:

CW60

Espacio entre montantes:

400mm

Tipo de placas:

Aquapanel Outdoor

Espesor placas:

2x 12.5mm

Material aislante:

Lana de vidrio 50mm

Tipo de perfiles:

Perfiles simples

Capas de revestimiento:

2 capas

Formato:

Revit

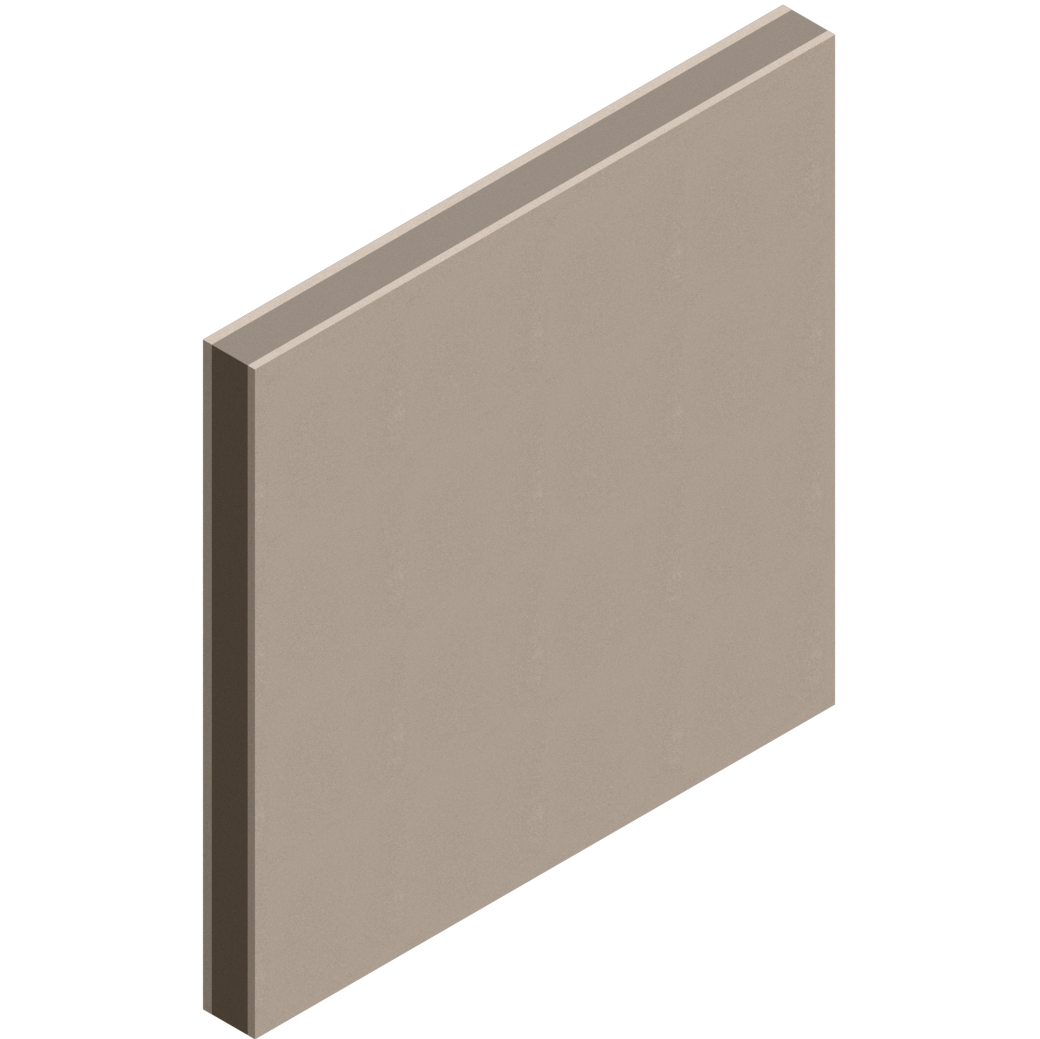

005. PYC RF 2x 15mm / Aquapanel Outdoor 2x 12.5mm - WM111C-60-4-08

Contenido:

RVT - 3D

Información de la descarga:

Proveedor/Distribuidor:

Knauf

Material principal:

Acero galvanizado

Resistencia al fuego:

F-120

Índice de reducción de sonido Rw:

68dB

Espesor total:

185mm

Montantes:

CW2x60

Espacio entre montantes:

400mm

Tipo de placas:

PYC RF / Aquapanel Outdoor + Malla y Mortero

Espesor placas:

2x 15mm / 2x 12.5mm

Material aislante:

Lana de vidrio 2x60mm

Tipo de perfiles:

Perfiles simples

Capas de revestimiento:

2 capas

Formato:

Revit

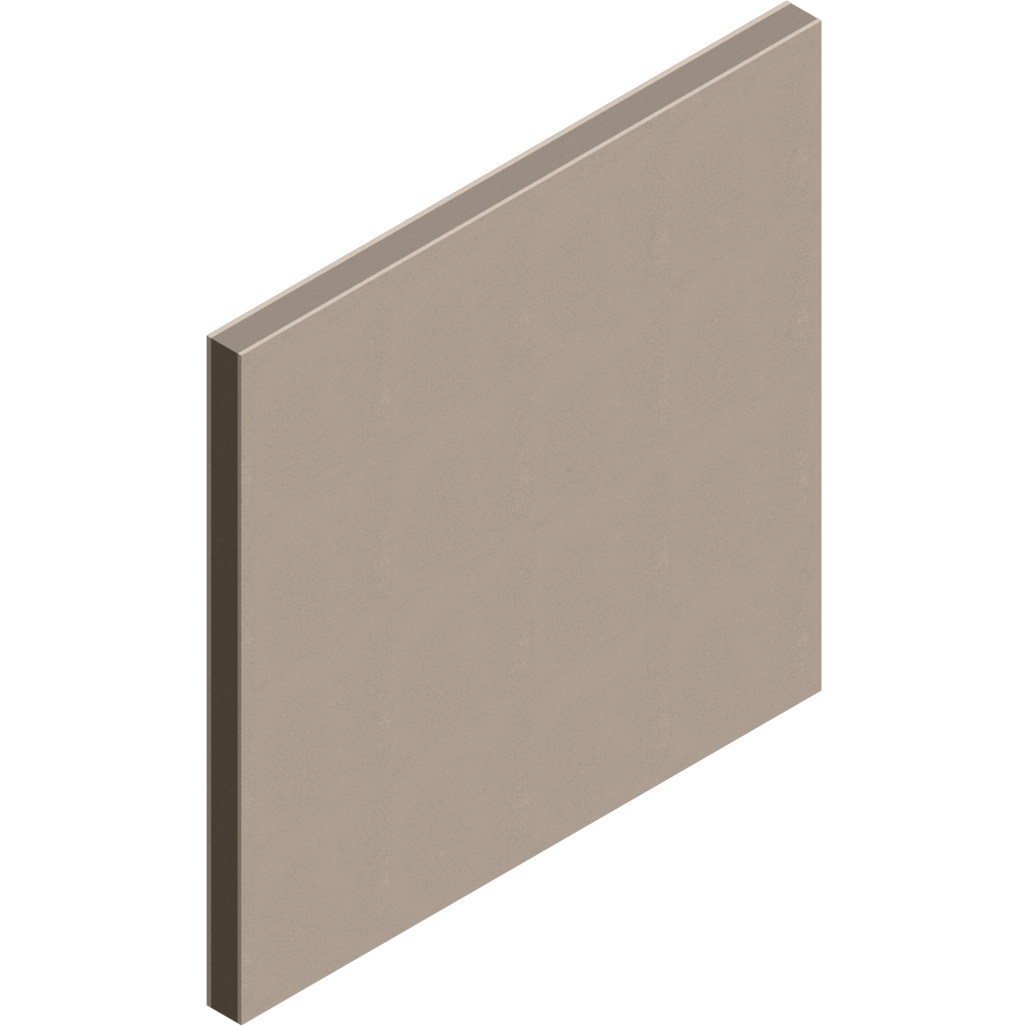

006. PYC ST 15mm / Aquapanel Outdoor 12.5mm - WM111C-90-4-01

Contenido:

RVT - 3D

Información de la descarga:

Proveedor/Distribuidor:

Knauf

Material principal:

Acero galvanizado

Resistencia al fuego:

F-30

Índice de reducción de sonido Rw:

44dB

Espesor total:

119mm

Montantes:

CW90

Espacio entre montantes:

600mm

Tipo de placas:

PYC ST / Aquapanel Outdoor

Espesor placas:

15mm / 12.5mm

Material aislante:

Lana de vidrio

Tipo de perfiles:

Perfiles simples

Capas de revestimiento:

1 capa

Formato:

Revit

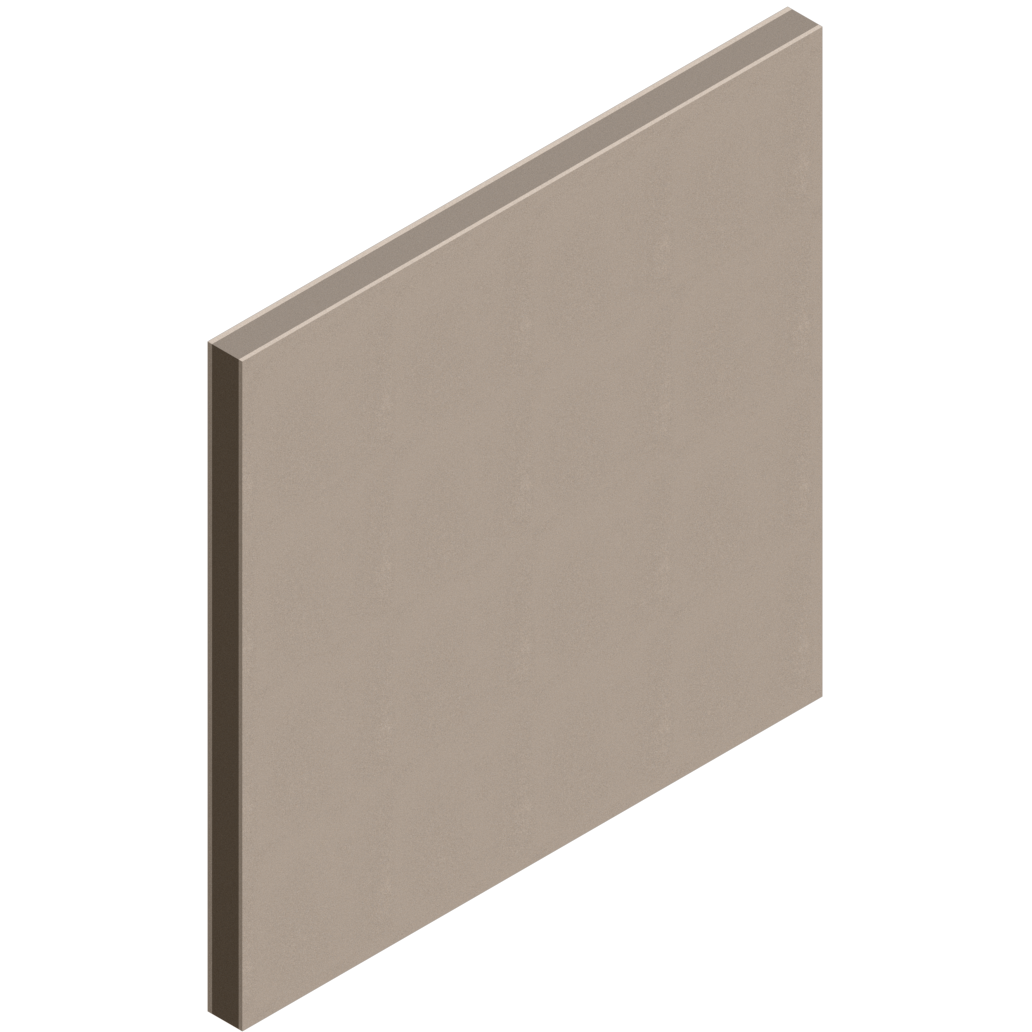

007. PYC RF 15mm / Aquapanel Outdoor 12.5mm - WM111C-90-4-02

Contenido:

RVT - 3D

Información de la descarga:

Proveedor/Distribuidor:

Knauf

Material principal:

Acero galvanizado

Resistencia al fuego:

F-30

Índice de reducción de sonido Rw:

45dB

Espesor total:

119mm

Montantes:

CW90

Espacio entre montantes:

600mm

Tipo de placas:

PYC RF / Aquapanel Outdoor

Espesor placas:

15mm / 12.5mm

Material aislante:

Lana de vidrio

Tipo de perfiles:

Perfiles simples

Capas de revestimiento:

1 capa

Formato:

Revit

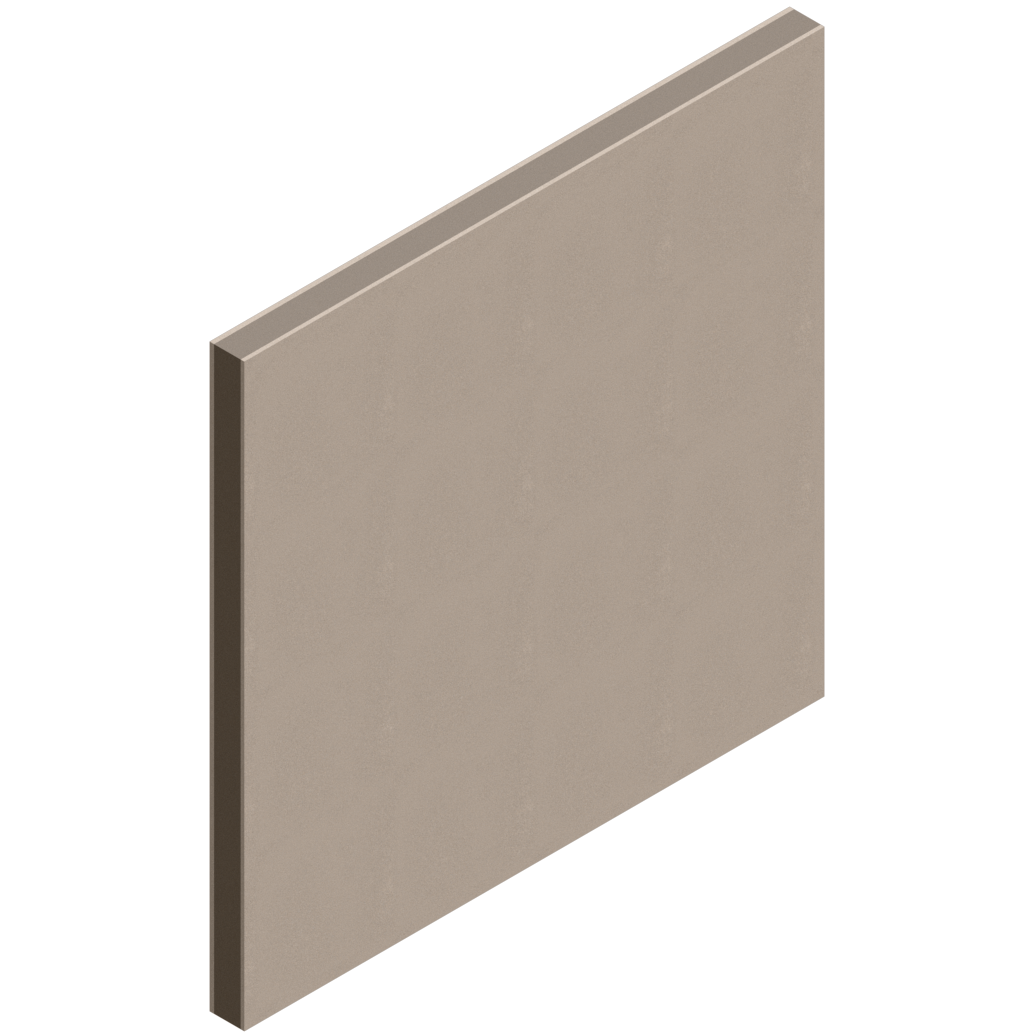

008. PYC Impact 15mm / Aquapanel Outdoor 12.5mm - WM111C-90-4-03

Contenido:

RVT - 3D

Información de la descarga:

Proveedor/Distribuidor:

Knauf

Material principal:

Acero galvanizado

Resistencia al fuego:

F-30

Índice de reducción de sonido Rw:

44dB

Espesor total:

119mm

Montantes:

CW90

Espacio entre montantes:

400mm

Tipo de placas:

PYC Impact / Aquapanel Outdoor

Espesor placas:

15mm / 12.5mm

Material aislante:

Lana de vidrio 80mm

Tipo de perfiles:

Perfiles simples

Capas de revestimiento:

1 capa

Formato:

Revit





009. Aquapanel Outdoor 12.5mm - WM111C-90-4-04

Contenido:

RVT - 3D

Información de la descarga:

Proveedor/Distribuidor:

Knauf

Material principal:

Acero galvanizado

Resistencia al fuego:

F-60

Índice de reducción de sonido Rw:

54dB

Espesor total:

127mm

Montantes:

CW90

Espacio entre montantes:

300mm

Tipo de placas:

Aquapanel Outdoor + Mortero Adhesivo

Espesor placas:

12.5mm

Material aislante:

Lana de vidrio

Tipo de perfiles:

Perfiles

Capas de revestimiento:

 capas

Formato:

Revit





010. PYC RF 2x 12.5mm / Aquapanel Outdoor 12.5mm - WM111C-90-4-05

Contenido:

RVT - 3D

Información de la descarga:

Proveedor/Distribuidor:

Knauf

Material principal:

Acero galvanizado

Resistencia al fuego:

F-60

Índice de reducción de sonido Rw:

54dB

Espesor total:

129.5mm

Montantes:

CW90

Espacio entre montantes:

300mm

Tipo de placas:

PYC RF / Aquapanel Outdoor

Espesor placas:

2x 12.5mm / 12.5mm

Material aislante:

Lana de vidrio 80mm

Tipo de perfiles:

Perfiles simples

Capas de revestimiento:

2 capas

Formato:

Revit





011. PYC ST 2x 12.5mm / Aquapanel Outdoor 12.5mm - WM111C-90-4-06

Contenido:

RVT - 3D

Información de la descarga:

Proveedor/Distribuidor:

Knauf

Material principal:

Acero galvanizado

Resistencia al fuego:

F-90

Índice de reducción de sonido Rw:

53dB

Espesor total:

129.5mm

Montantes:

CW90

Espacio entre montantes:

600mm

Tipo de placas:

PYC ST / Aquapanel Outdoor

Espesor placas:

2x 12.5mm / 12.5mm

Material aislante:

Lana de vidrio 50mm + 30mm

Tipo de perfiles:

Perfiles simples

Capas de revestimiento:

2 capas

Formato:

Revit





012. PYC RF 2x 12.5mm / Aquapanel Outdoor 12.5mm - WM111C-90-4-07

Contenido:

RVT - 3D

Información de la descarga:

Proveedor/Distribuidor:

Knauf

Material principal:

Acero galvanizado

Resistencia al fuego:

F-120

Índice de reducción de sonido Rw:

51dB

Espesor total:

134.5mm

Montantes:

CW90

Espacio entre montantes:

600mm

Tipo de placas:

PYC RF / Aquapanel Outdoor + Malla y Mortero Aquapanel

Espesor placas:

2x 12.5mm / 12.5mm

Material aislante:

Lana de vidrio

Tipo de perfiles:

Perfiles simples

Capas de revestimiento:

2 capas

Formato:

Revit



WM111C-90-4-GW-008.cl

013. PYC RF 2x 15mm / Aquapanel Outdoor 2x 12.5mm - WM111C-90-4-08

Contenido:

RVT - 3D

Información de la descarga:

Proveedor/Distribuidor:

Knauf

Material principal:

Acero galvanizado

Resistencia al fuego:

F-120

Índice de reducción de sonido Rw:

59dB

Espesor total:

147mm

Montantes:

CW90

Espacio entre montantes:

600mm

Tipo de placas:

PYC RF / Aquapanel Outdoor

Espesor placas:

2x 15mm / 2x 12.5mm

Material aislante:

Lana de vidrio 80mm

Tipo de perfiles:

Perfiles simples

Capas de revestimiento:

2 capas

Formato:

Revit

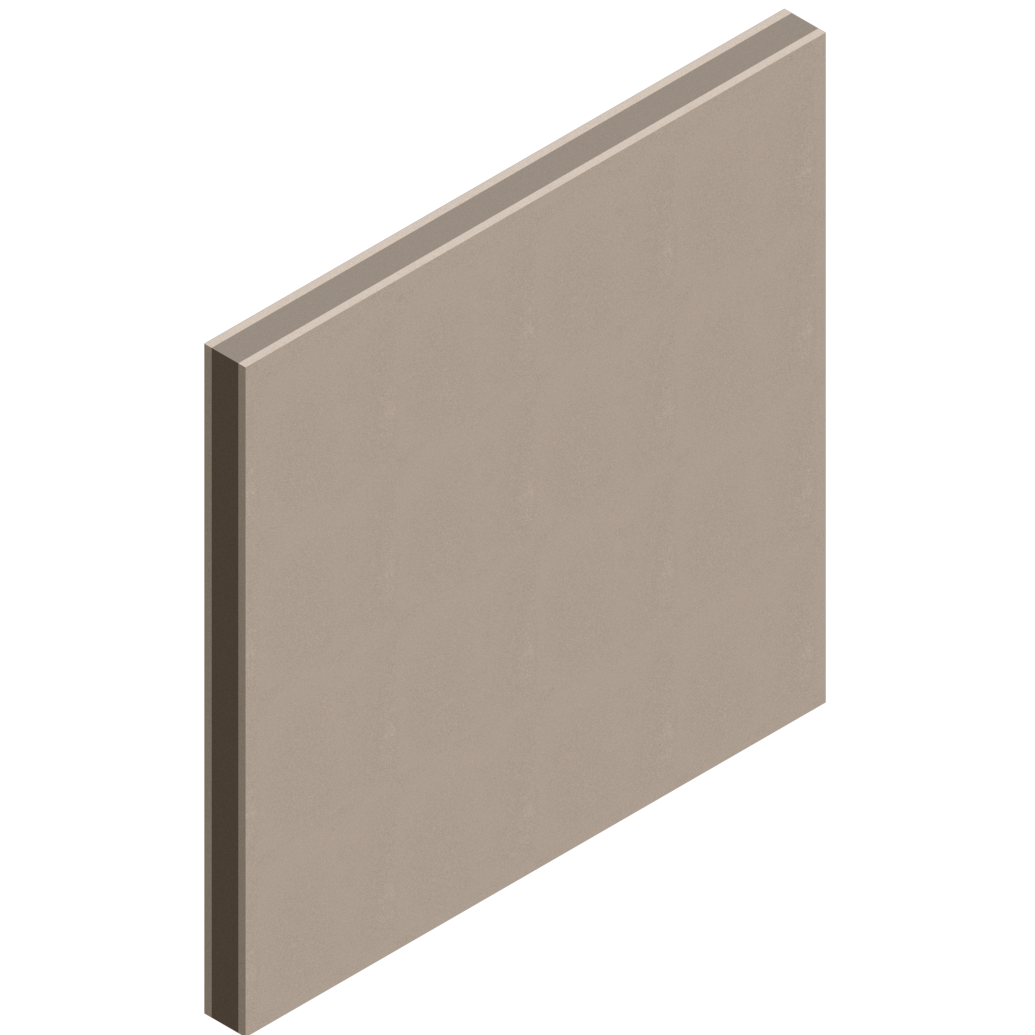

014. Aquapanel Outdoor 2x 12.5mm - WM111C-90-4-09

Contenido:

RVT - 3D

Información de la descarga:

Proveedor/Distribuidor:

Knauf

Material principal:

Acero galvanizado

Resistencia al fuego:

F-180

Índice de reducción de sonido Rw:

60dB

Espesor total:

142mm

Montantes:

CW90

Espacio entre montantes:

400mm

Tipo de placas:

Aquapanel Outdoor

Espesor placas:

2x 12.5mm

Material aislante:

Lana de vidrio 80mm

Tipo de perfiles:

Perfiles simples

Capas de revestimiento:

2 capas

Formato:

Revit

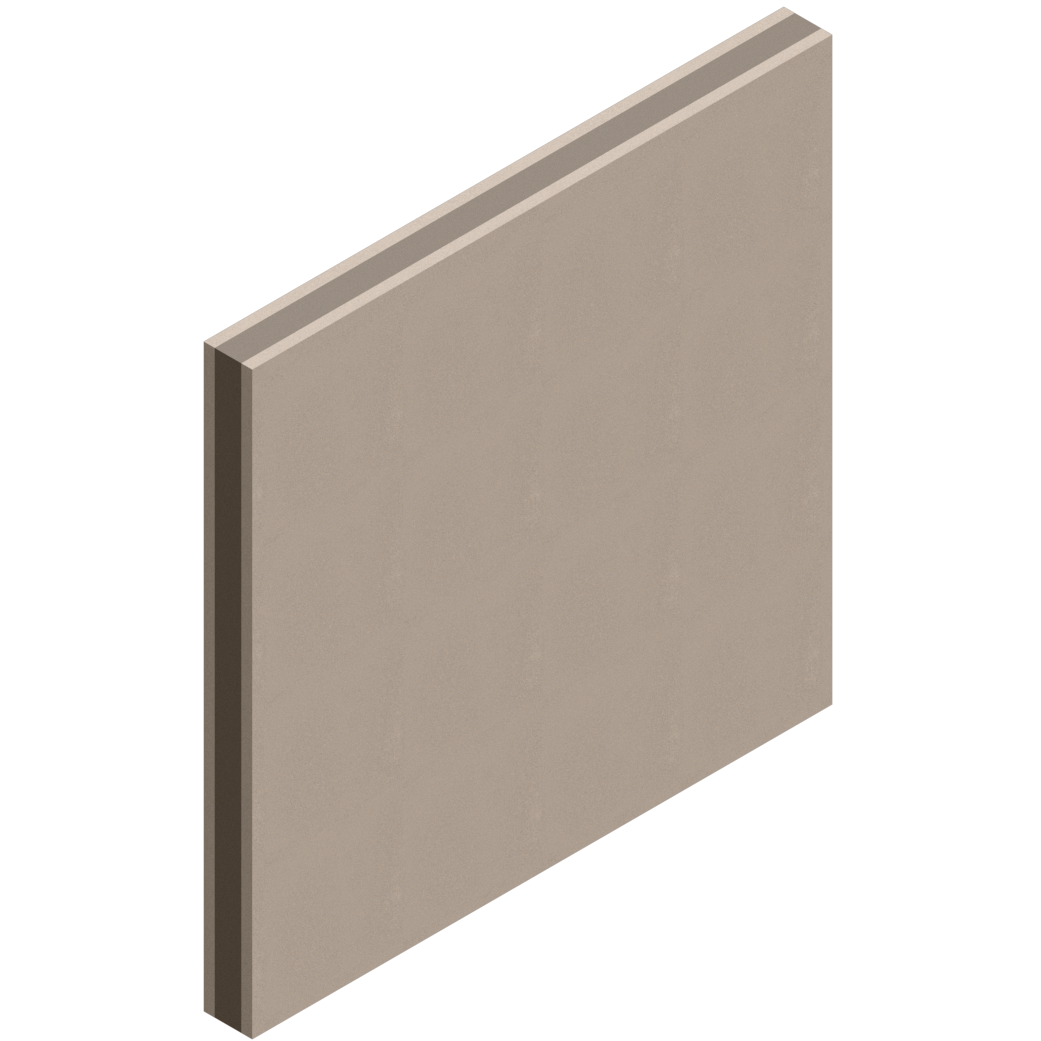

015. Aquapanel Outdoor 3x 12.5mm - WM111C-90-4-10

Contenido:

RVT - 3D

Información de la descarga:

Proveedor/Distribuidor:

Knauf

Material principal:

Acero galvanizado

Resistencia al fuego:

F-240

Índice de reducción de sonido Rw:

64dB

Espesor total:

167mm

Montantes:

CW90

Espacio entre montantes:

400mm

Tipo de placas:

Aquapanel Outdoor

Espesor placas:

3x 12.5mm

Material aislante:

Lana de vidrio 80mm

Tipo de perfiles:

Perfiles simples

Capas de revestimiento:

3 capas

Formato:

Revit





016. PYC Impact 15mm / PYC RF 15mm / Aquapanel Outdoor 12.5mm - WM111C-90-4-11

Contenido:

RVT - 3D

Información de la descarga:

Proveedor/Distribuidor:

Knauf

Material principal:

Acero galvanizado

Resistencia al fuego:

F-150

Índice de reducción de sonido Rw:

60dB

Espesor total:

162mm

Montantes:

CW90

Espacio entre montantes:

400mm

Tipo de placas:

PYC Impact / PYC RF / Aquapanel Outdoor

Espesor placas:

1x 15mm / 2x 15mm / 2x 12.5mm

Material aislante:

Lana de vidrio 80mm

Tipo de perfiles:

Perfiles simples

Capas de revestimiento:

2 capas

Formato:

Revit



Para mayor información sobre este producto, consulta ficha al costado derecho, donde te podrás contactar con el proveedor directamente.

No olvides que puedes colaborar con nosotros iniciando sesión en catalogoarquitectura.cl para subir archivos a tu nombre o enviarlos a info@catalogoarquitectura.cl y lo subiremos por ti. ¡Gracias por visitarnos!



Si quieres saber más de Knauf, ingresa a su sección de productos, donde podrás encontrar productos BIM, videos, aplicaciones y mucho más.


Ficha técnica del producto:
