Productos asociados a los tabiques interiores ST

La Placa de yeso-cartón Knauf Standard tiene un alma de yeso con fibra de vidrio y sus caras se encuentran revestidas por una lámina de cartón de alta resistencia (Ensayo al choque de cuerpo duro: Diámetro < 20mm). Es de fácil identificación pues su cara aparente es de color blanquecino y la oculta de color crema con un borde perimetral de papel color amarillo con logo Knauf siendo utilizada principalmente en tabiques, cielorrasos y revestimientos interiores libres de humedad.



Información de los Archivos Descargables BIM

A continuación, descubre los detalles de las descargas BIM de los tabiques interiores ST que Knauf ofrece al mercado en Chile.

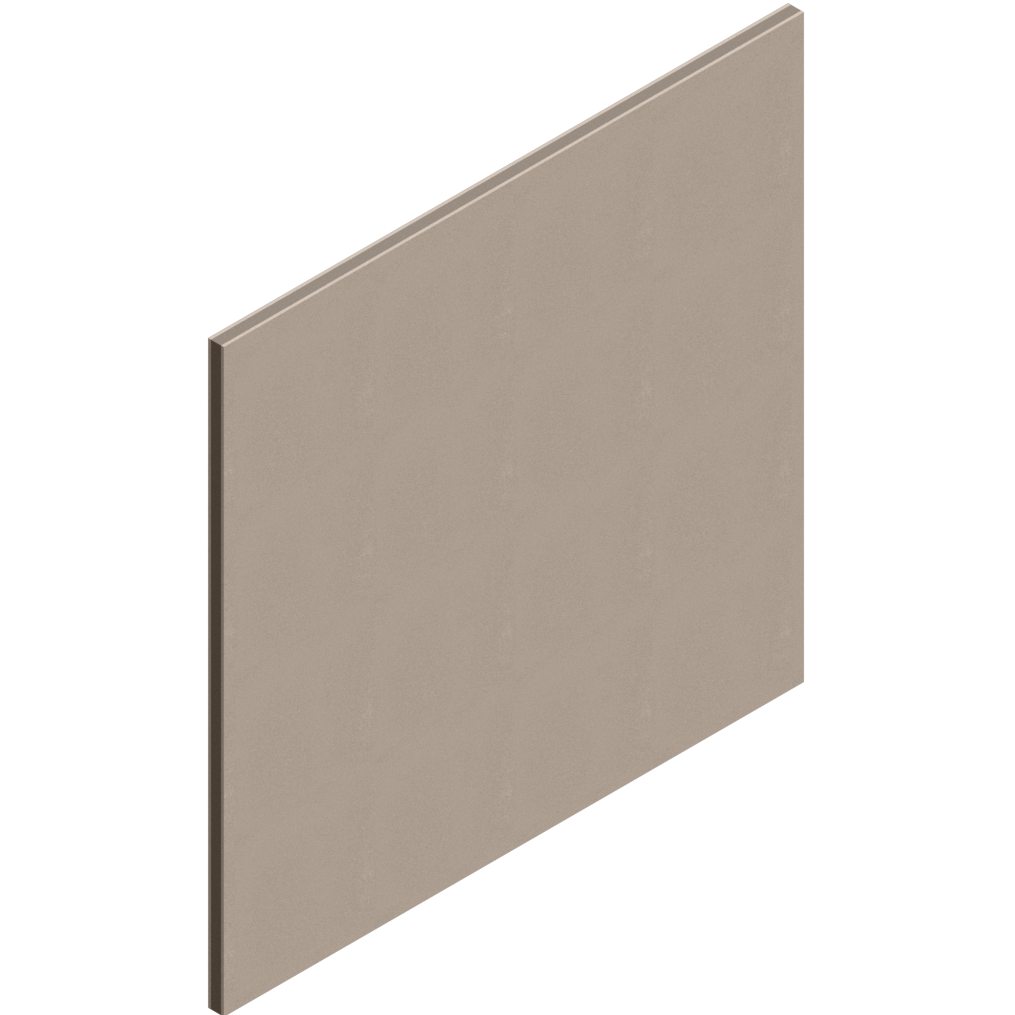

001. PYC ST 9.5mm - W111-35-4-01

Contenido:

RVT - 3D

Información de la descarga:

Proveedor/Distribuidor:

Knauf

Material principal:

Acero galvanizado

Resistencia al fuego

F-15

Índice de reducción de sonido Rw

33dB

Espesor total:

54mm

Montantes:

CW 35

Espacio entre montantes:

600mm

Tipo de placas:

PYC ST

Espesor placas:

9.5mm

Material aislante:

N/A

Tipo de perfiles:

Perfiles simples

Capas de revestimiento:

1 capa

Formato:

Revit

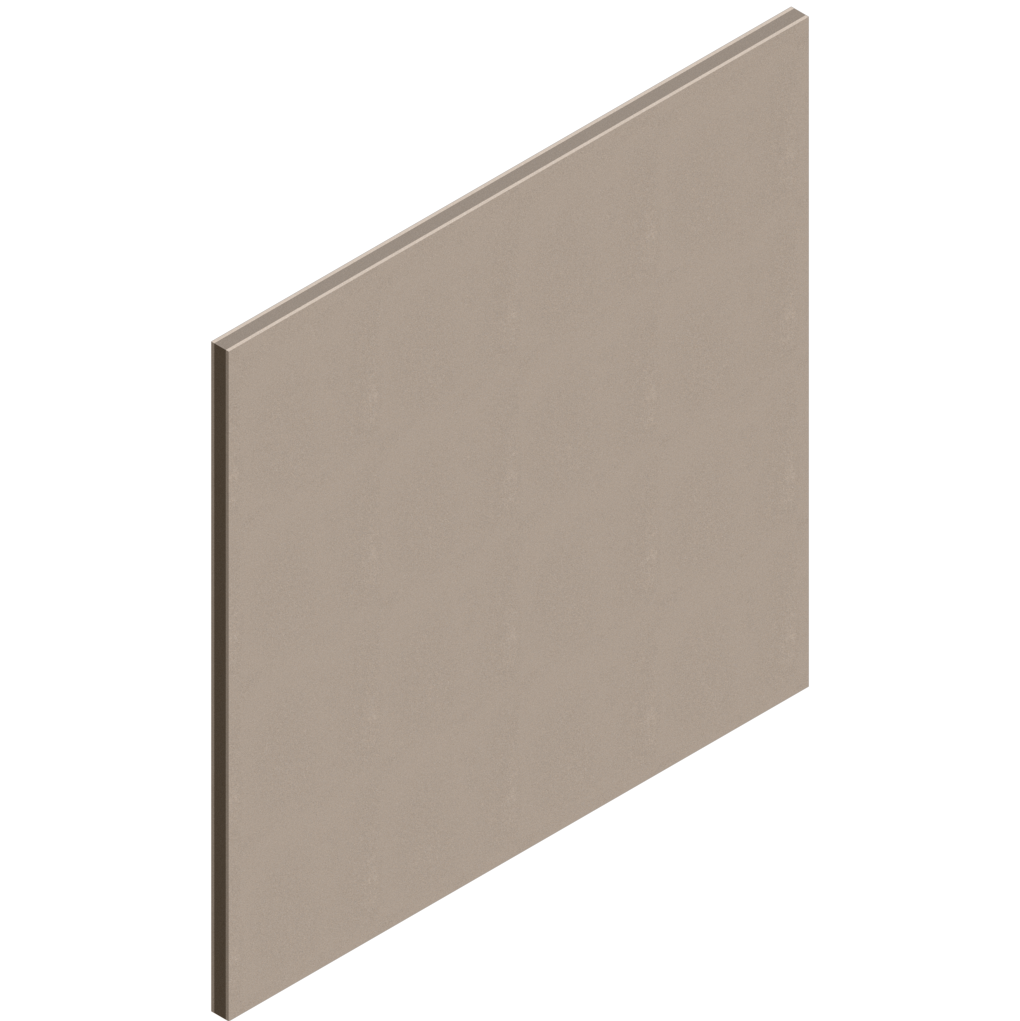

002. PYC ST 10mm - W111-38-4-02

Contenido:

RVT - 3D

Información de la descarga:

Proveedor/Distribuidor:

Knauf

Material principal:

Acero galvanizado

Resistencia al fuego:

F-15

Índice de reducción de sonido Rw:

35dB

Espesor total:

59mm

Montantes:

CW 38

Espacio entre montantes:

400mm

Tipo de placas:

PYC ST

Espesor placas:

10mm

Material aislante:

Lana de vidrio 40mm

Tipo de perfiles:

Perfiles simples

Capas de revestimiento:

1 capa

Formato:

Revit

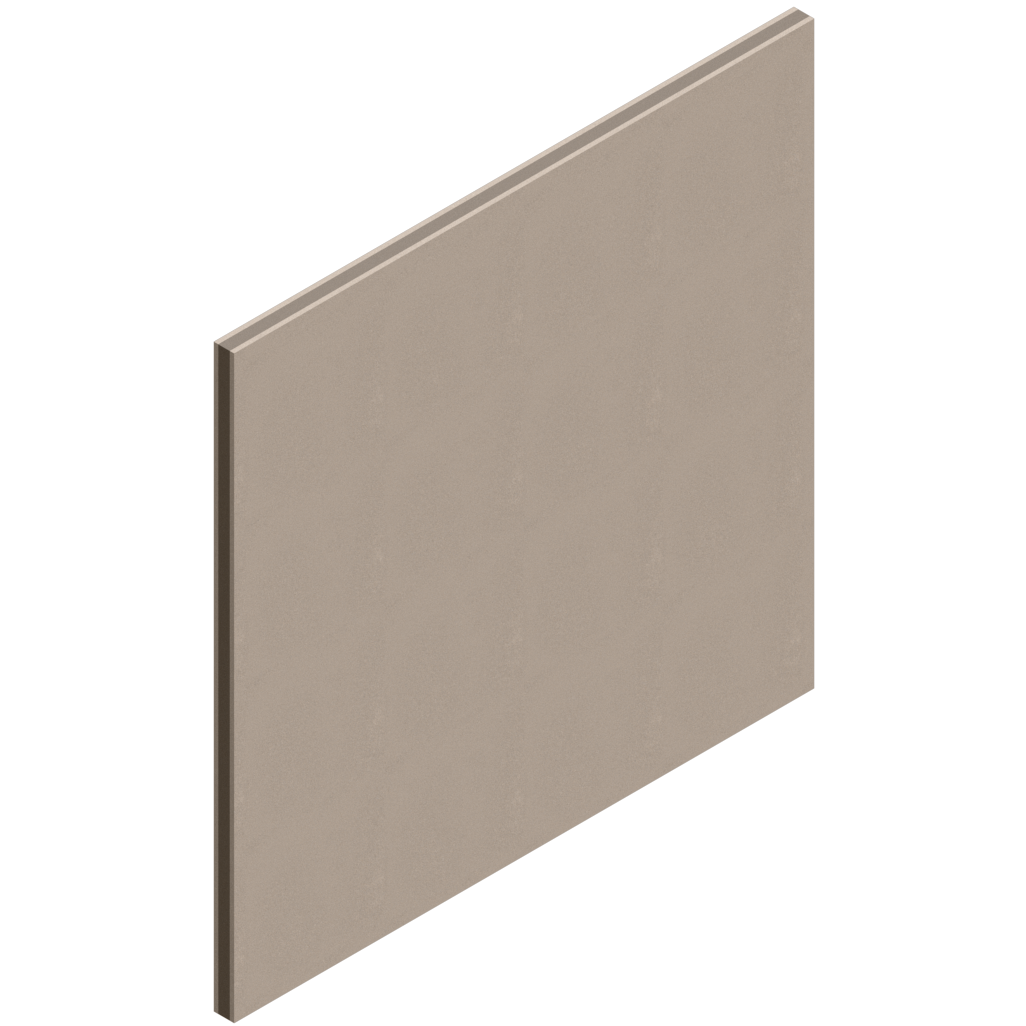

003. PYC ST 15mm - W111-38-4-03

Contenido:

RVT - 3D

Información de la descarga:

Proveedor/Distribuidor:

Knauf

Material principal:

Acero galvanizado

Resistencia al fuego:

F-30

Índice de reducción de sonido Rw:

40dB

Espesor total:

69mm

Montantes:

CW38

Espacio entre montantes:

600mm

Tipo de placas:

PYC ST

Espesor placas:

15mm

Material aislante:

Lana de vidrio 50mm

Tipo de perfiles:

Perfiles simples

Capas de revestimiento:

1 capa

Formato:

Revit

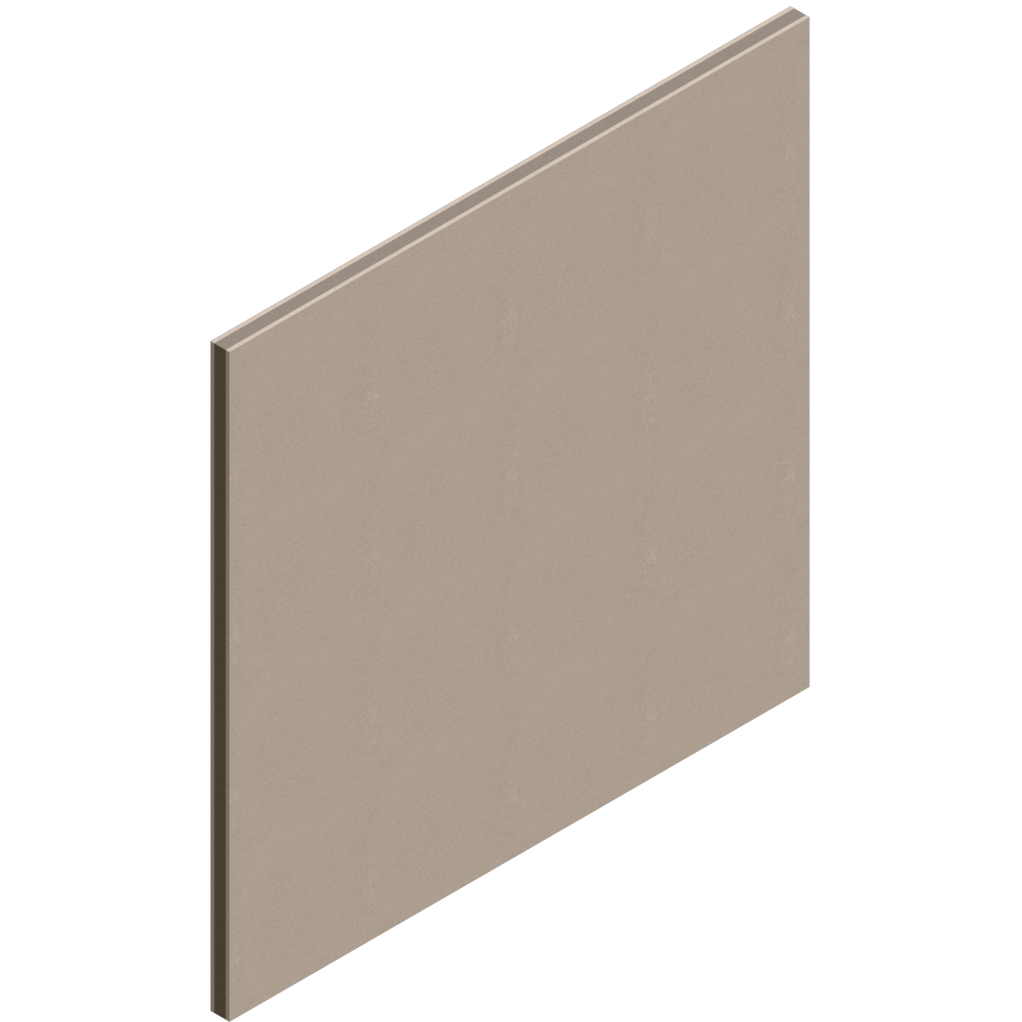

004. PYC ST 12.5mm - W111-38-4-04

Contenido:

RVT - 3D

Información de la descarga:

Proveedor/Distribuidor:

Knauf

Material principal

Acero galvanizado

Resistencia al fuego:

F-30

Índice de reducción de sonido Rw:

37dB

Espesor total:

64mm

Montantes:

CW38

Espacio entre montantes:

400mm

Tipo de placas:

PYC ST

Espesor placas:

12.5mm

Material aislante:

Lana de vidrio 40mm

Tipo de perfiles:

Perfiles simples

Capas de revestimiento:

1 capa

Formato:

Revit

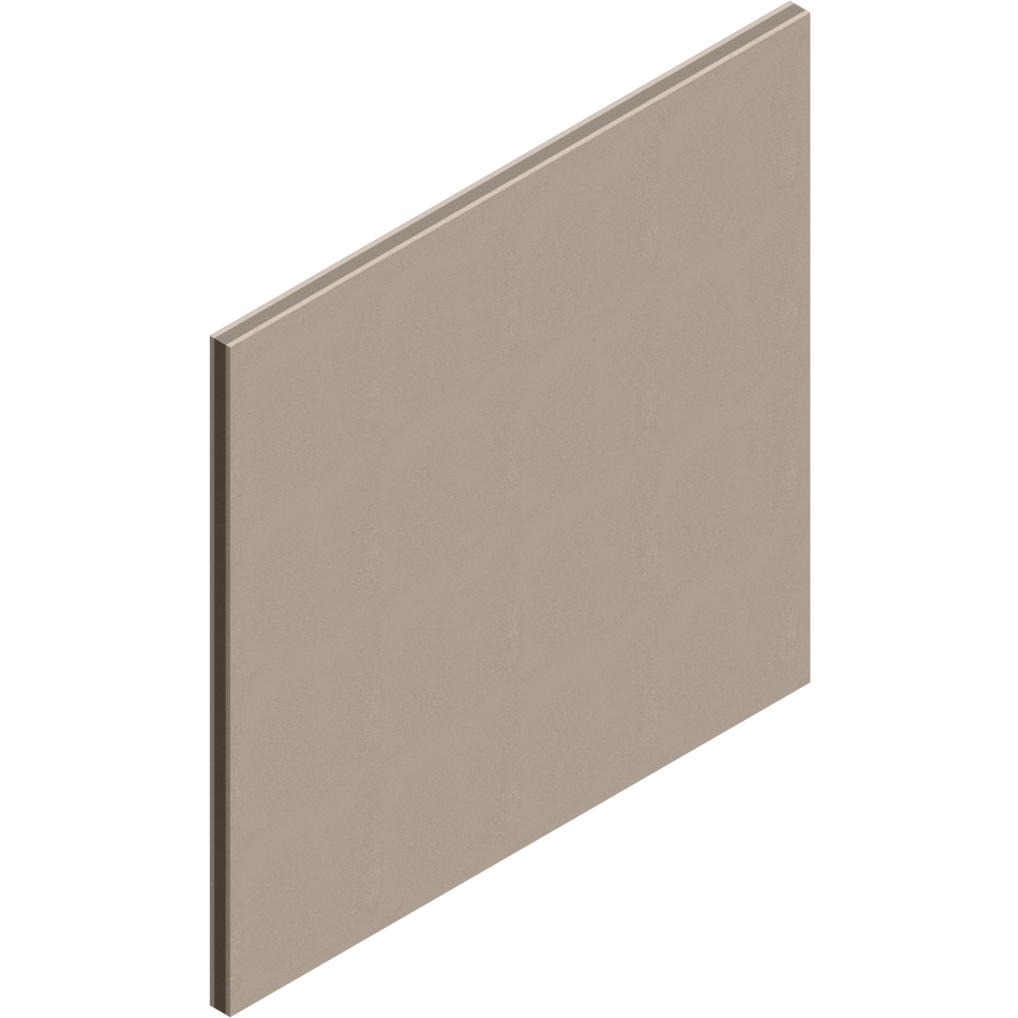

005. PYC ST 15mm - W111-38-4-07

Contenido:

RVT - 3D

Información de la descarga:

Proveedor/Distribuidor:

Knauf

Material principal:

Acero galvanizado

Resistencia al fuego:

F-30

Índice de reducción de sonido Rw:

36dB

Espesor total:

69mm

Montantes:

CW38

Espacio entre montantes:

400mm

Tipo de placas:

PYC ST

Espesor placas:

15mm

Material aislante:

N/A

Tipo de perfiles:

Perfiles simples

Capas de revestimiento:

1 capa

Formato:

Revit

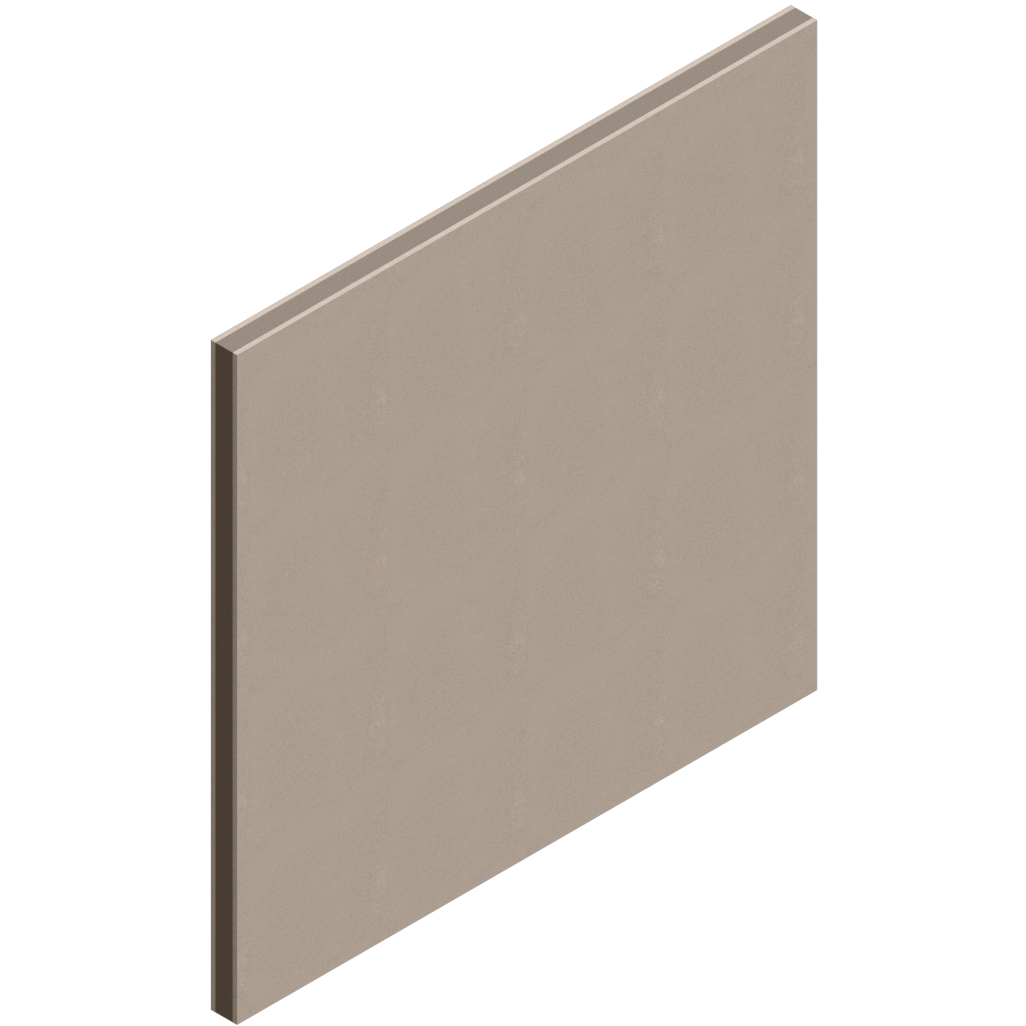

006. PYC ST 15mm - W111-38-4-08

Contenido:

RVT - 3D

Información de la descarga:

Proveedor/Distribuidor:

Knauf

Material principal:

Acero galvanizado

Resistencia al fuego:

F-30

Índice de reducción de sonido Rw:

39dB

Espesor total:

69mm

Montantes:

CW38

Espacio entre montantes:

400mm

Tipo de placas:

PYC ST

Espesor placas:

15mm

Material aislante:

Lana de vidrio 40mm

Tipo de perfiles:

Perfiles simples

Capas de revestimiento:

1 capa

Formato:

Revit

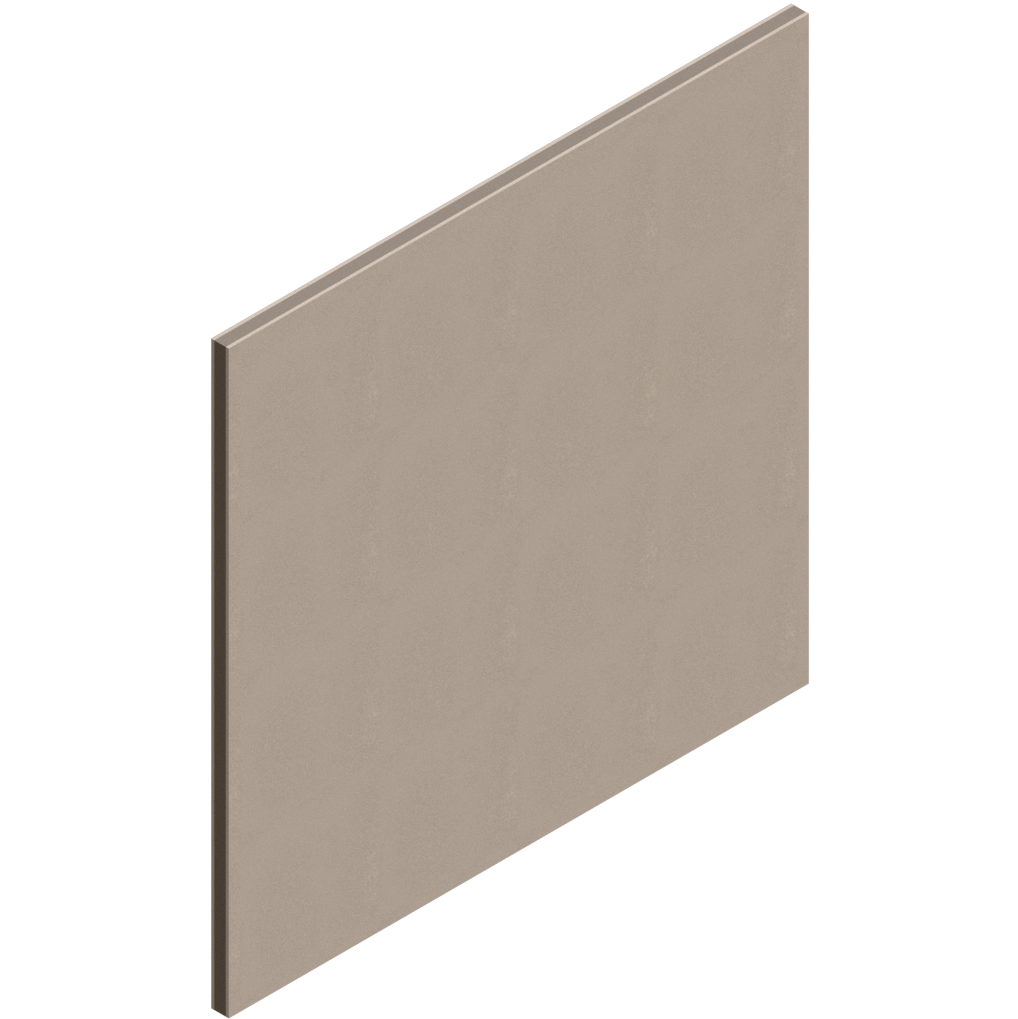

007. PYC ST 10mm - W111-38-4-10

Contenido:

RVT - 3D

Información de la descarga:

Proveedor/Distribuidor:

Knauf

Material principal:

Acero galvanizado

Resistencia al fuego:

F-15

Índice de reducción de sonido Rw:

44dB

Espesor total:

59mm

Montantes:

CW38

Espacio entre montantes:

400mm

Tipo de placas:

PYC ST

Espesor placas:

10mm

Material aislante:

Lana de vidrio 50mm

Tipo de perfiles:

Perfiles simples

Capas de revestimiento:

1 capa

Formato:

Revit

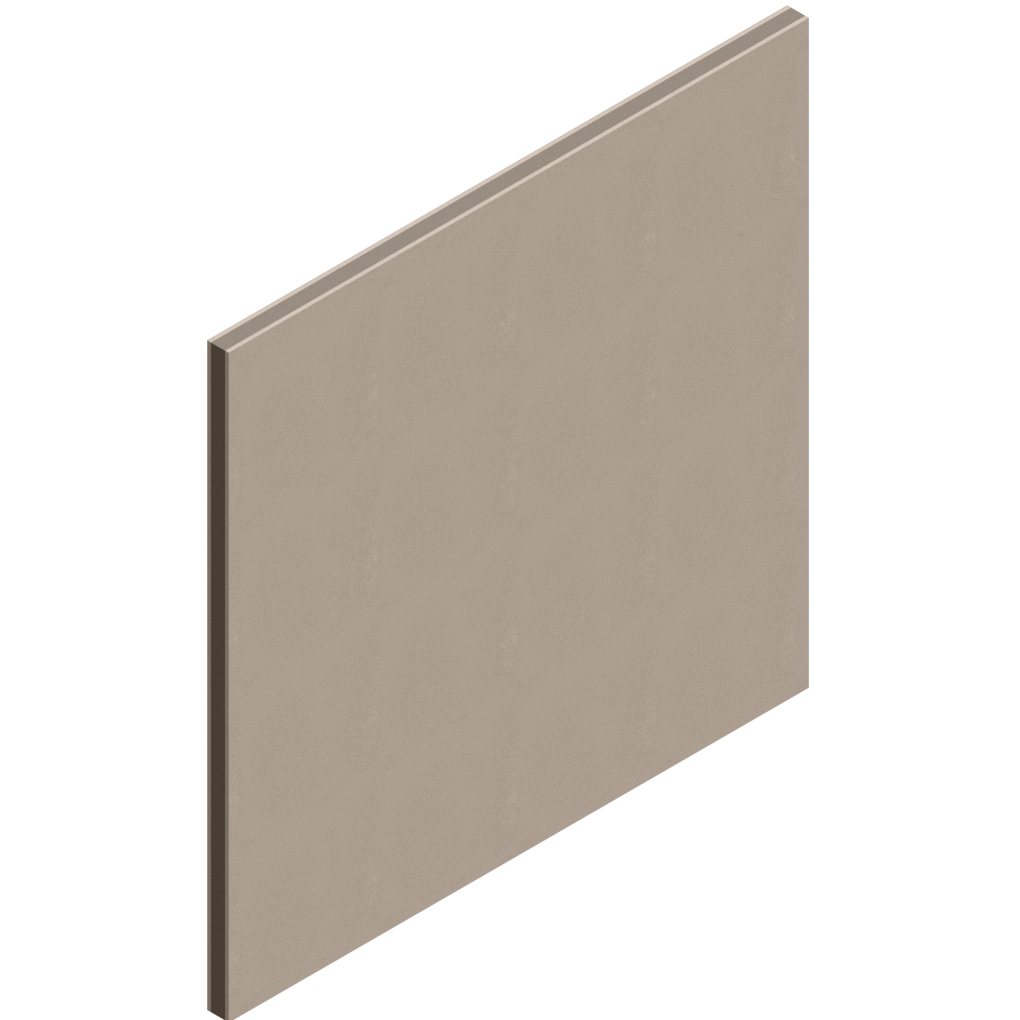

008. PYC ST 12.5mm // PYC ST 12.5mm - W111-48-4-01

Contenido:

RVT - 3D

Información de la descarga:

Proveedor/Distribuidor:

Knauf

Material principal:

Acero galvanizado

Resistencia al fuego:

F-15

Índice de reducción de sonido Rw:

36dB

Espesor total:

74mm

Montantes:

CW48

Espacio entre montantes:

600mm

Tipo de placas:

PYC ST / PYC ST

Espesor placas:

12.5mm / 12.5mm

Material aislante:

N/A

Tipo de perfiles:

Perfiles simples

Capas de revestimiento:

1 capa

Formato:

Revit

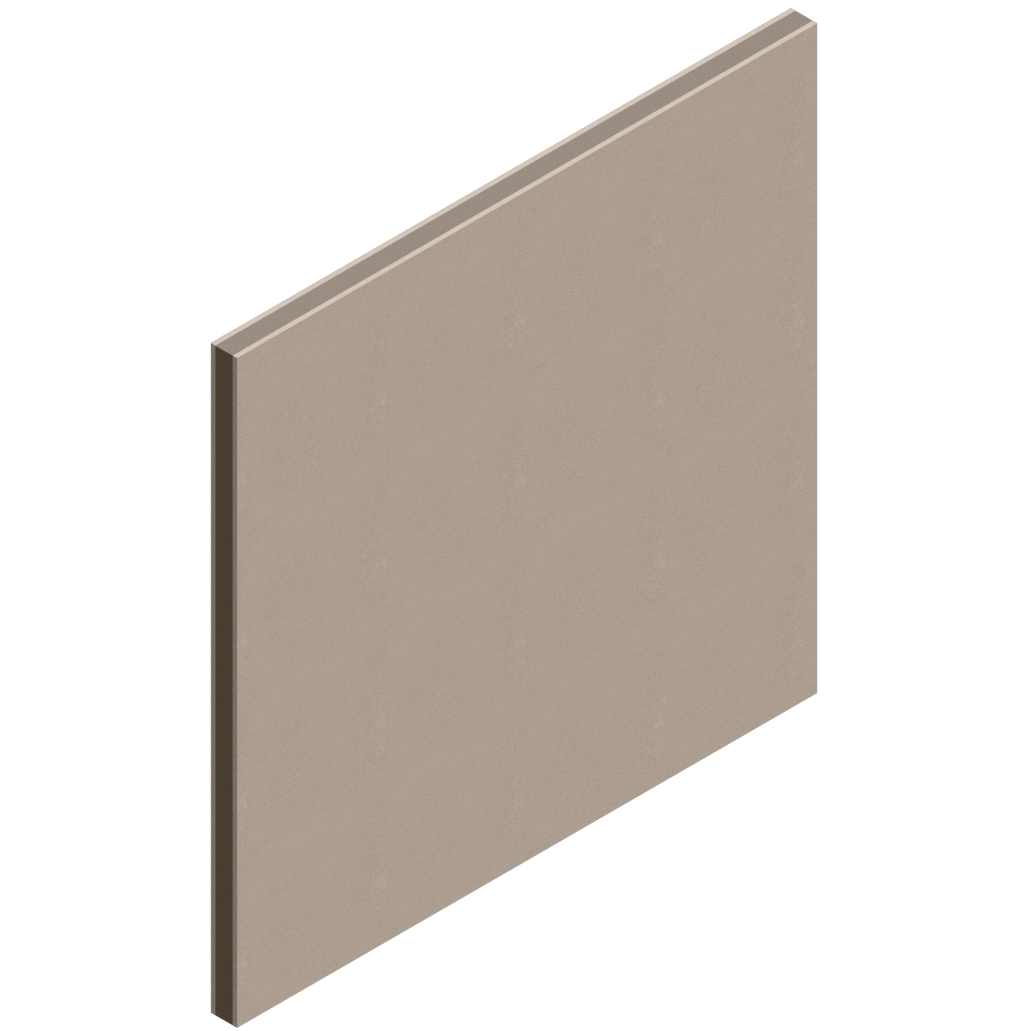

009. PYC ST 15mm - W111-60-4-04

Contenido:

RVT - 3D

Información de la descarga:

Proveedor/Distribuidor:

Knauf

Material principal:

Acero galvanizado

Resistencia al fuego:

F-30

Índice de reducción de sonido Rw:

40dB

Espesor total:

90mm

Montantes:

CW60

Espacio entre montantes:

400mm

Tipo de placas:

PYC ST

Espesor placas:

15mm

Material aislante:

Lana de vidrio 50mm

Capas de revestimiento:

1 capa

Tipo de perfiles:

Perfiles simples

Formato:

Revit

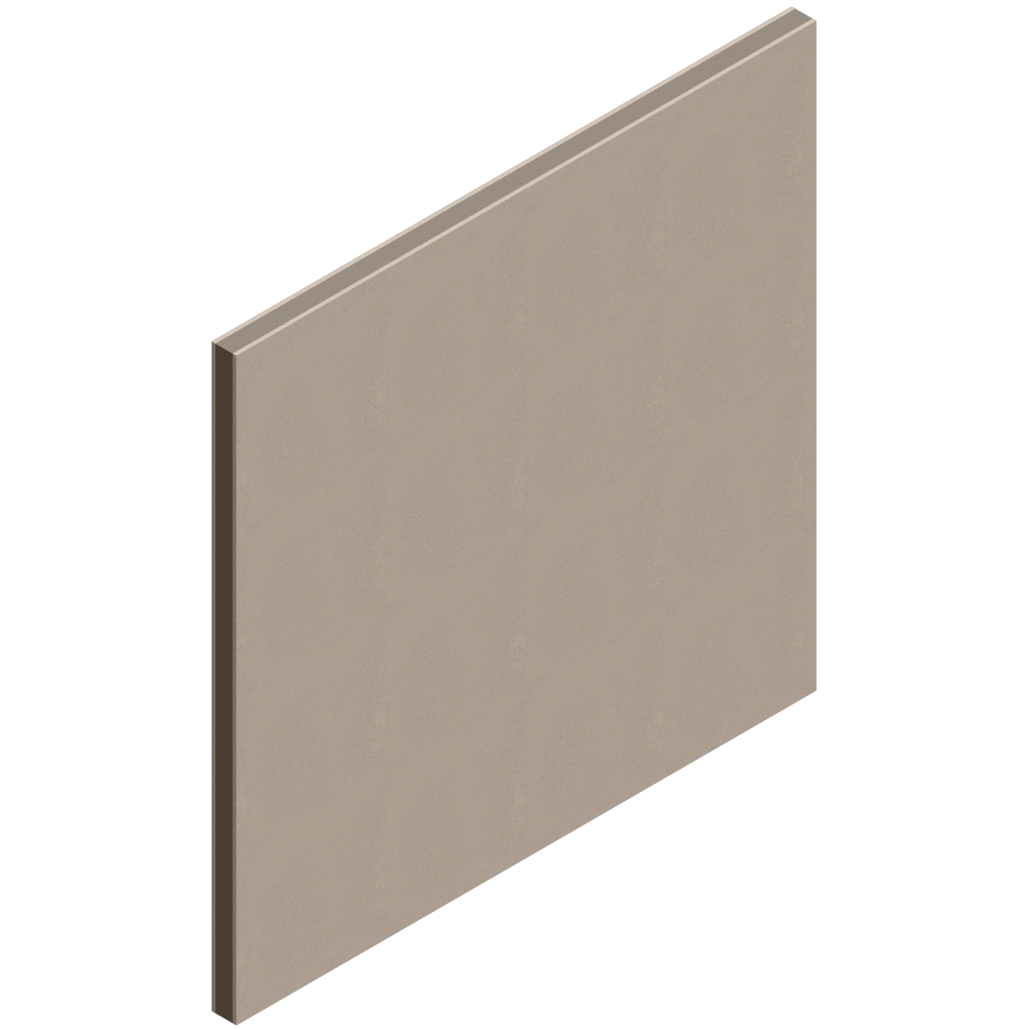

010. PYC ST 12.5mm // PYC ST 12.5mm - W111-60-4-07

Contenido:

RVT - 3D

Información de la descarga:

Proveedor/Distribuidor:

Knauf

Material principal:

Acero galvanizado

Resistencia al fuego:

F-30

Índice de reducción de sonido Rw:

40dB

Espesor total:

87mm

Montantes:

CW60

Espacio entre montantes:

600mm

Tipo de placas:

PYC ST / PYC ST

Espesor placas:

12.5mm / 12.5mm

Material aislante:

Lana de vidrio 50mm

Tipo de perfiles:

Perfiles simples

Capas de revestimiento:

1 capa

Formato:

Revit

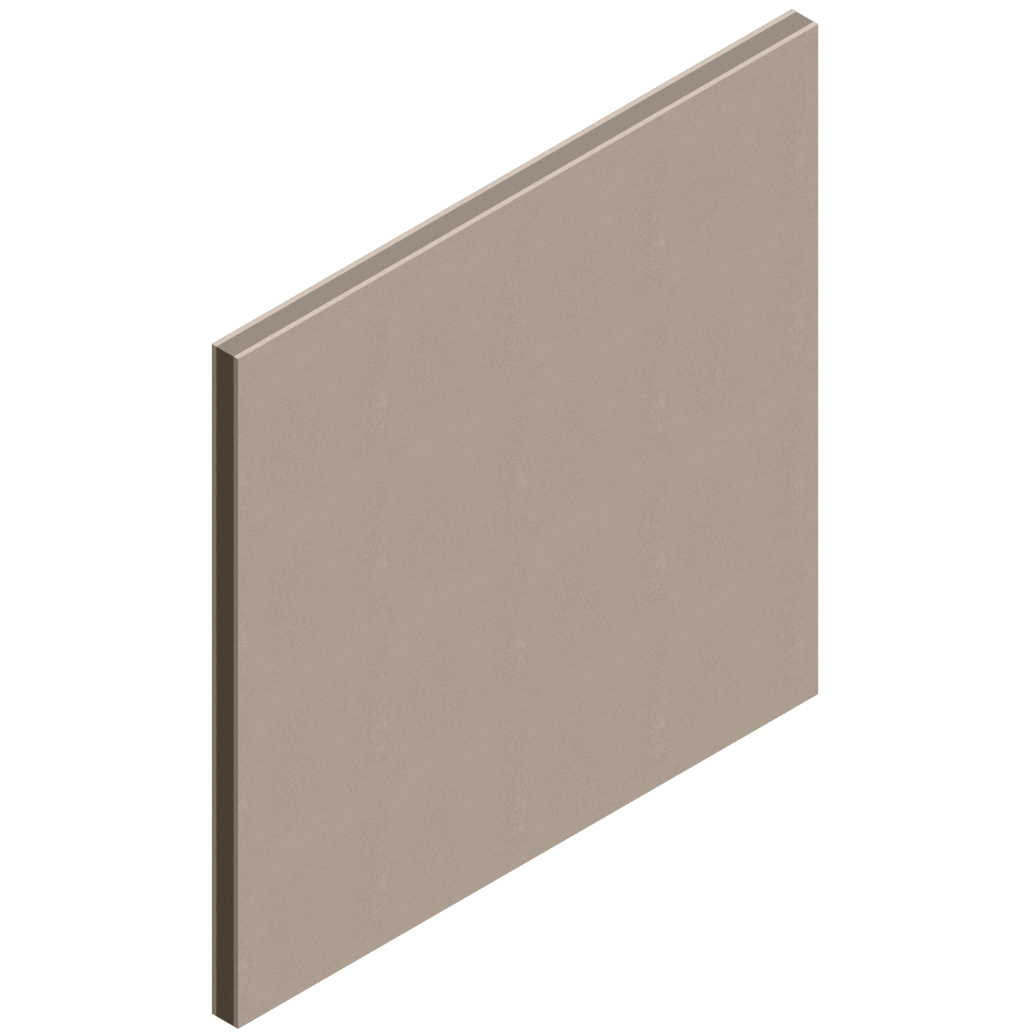

011. PYC ST 15mm - W111-60-4-08

Contenido:

RVT - 3D

Información de la descarga:

Proveedor/Distribuidor:

Knauf

Material principal:

Acero galvanizado

Resistencia al fuego:

F-30

Índice de reducción de sonido Rw:

38dB

Espesor total:

90mm

Montantes:

CW60

Espacio entre montantes:

400mm

Tipo de placas:

PYC ST

Espesor placas:

15mm

Material aislante:

Lana de vidrio 50mm

Tipo de perfiles:

Perfiles simples

Capas de revestimiento:

1 capa

Formato:

Revit



Para mayor información sobre este producto, consulta ficha al costado derecho, donde te podrás contactar con el proveedor directamente.
