Tabique Interior RF-RF 2 Capas | Knauf

Tab int rf rf w112 38 4 gw 002.cl 4b5389c0 6ad1 4529 a297 a654dc6a2e66
001. W112-38-4-02
Tab int rf rf w112 38 4 gw 004.cl 02571008 868a 4942 9730 2297ae41c34e
002. W112-38-4-04
Tab int rf rf w112 38 4 gw 005.cl ae8b71bd 54d3 444d 9907 b09027d00f9c
003. W112-38-4-05
Tab int rf rf w112 38 4 gw 006.cl f676e206 1d0a 4c9d b23e ff0f3409586b
004. W112-38-4-06
Tab int rf rf w112 38 4 gw 007.cl c7b3d687 20b2 4113 8e30 6eef4f6cf425
005. W112-38-4-07
Tab int rf rf w112 38 4 gw 008.cl 0566adfd 97f9 49c4 a6e8 ee3695078f7b
006. W112-38-4-08
Tab int rf rf w112 60 4 gw 001.cl 7c5425ad f1d3 4eba b03a 69f4cc80d240
007. W112-60-4-01
Tab int rf rf w112 60 4 gw 003.cl 7e11201e 1483 4074 9035 1d7f81cd7f0e
008. W112-60-4-03
Tab int rf rf w112 60 4 gw 006.cl fbb26067 2032 4b94 8afe 3ff99a0b210f
009. W112-60-4-06
Tab int rf rf w112 60 4 gw 007.cl e3f2854c 7a11 48c6 961d f0c7b6a2447d
010. W112-60-4-07
Tab int rf rf w112 90 4 gw 010.cl 6d5d87b0 df7d 4b9f a158 bcff5659f53b
011. W112-90-4-10
Tab int rf rf w112 90 4 gw 014.cl da54595d 4a01 4761 91eb 660478c22ca6
012. W112-90-4-14

Productos asociados a los tabiques interiores RF-RF

La Placa de yeso-cartón Knauf RF resistente al fuego tiene un alma de yeso y fibra de vidrio de 3 a 30mm (0,2% de su peso) cuyas caras se encuentran revestidas con lámina de cartón de alta resistencia. Es de fácil identificación pues su cara aparente es de color blanquecino y la oculta de color crema con un borde perimetral de papel de color rojo con logo Knauf siendo utilizada principalmente en tabiques, cielorrasos, revestimientos y todo tipo de protección de estructuras metálicas.



Información de los Archivos Descargables BIM

A continuación, descubre los detalles de las descargas BIM de los tabiques interiores RF-RF que Knauf ofrece al mercado en Chile.

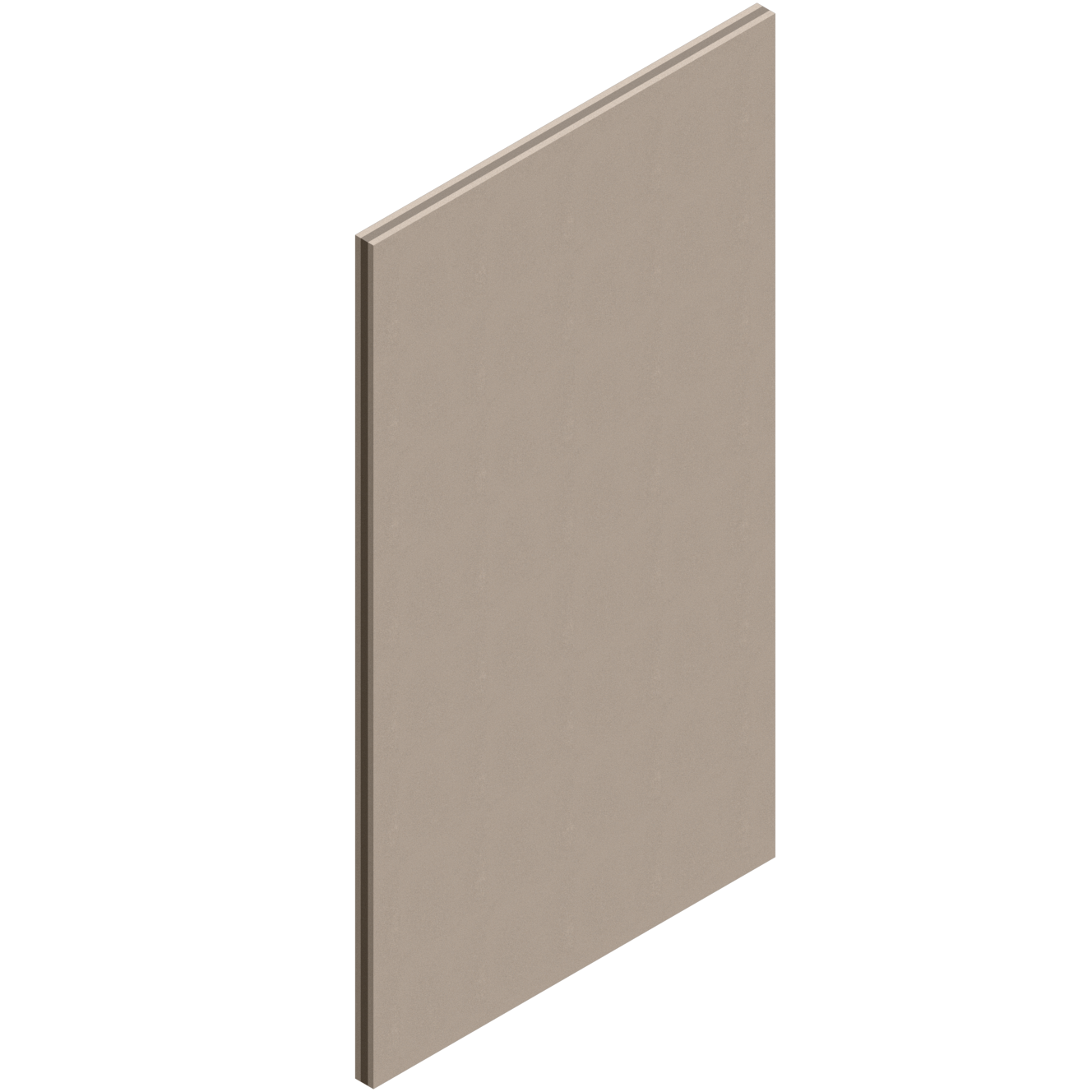

001. PYC RF 2x 15mm - W112-38-4-02



Contenido:

RVT - 3D

Información de la descarga:

Proveedor/Distribuidor:

Knauf

Material principal:

Acero galvanizado

Resistencia al fuego:

F-150

Índice de reducción de sonido Rw:

49dB

Espesor total:

98mm

Montantes:

CW38

Espacio entre montantes:

400mm

Tipo de placas:

PYC RF

Espesor placas:

2x 15mm

Material aislante:

Lana de vidrio 40mm

Tipo de perfiles:

Perfiles simples

Capas de revestimiento:

2 capas

Formato:

Revit

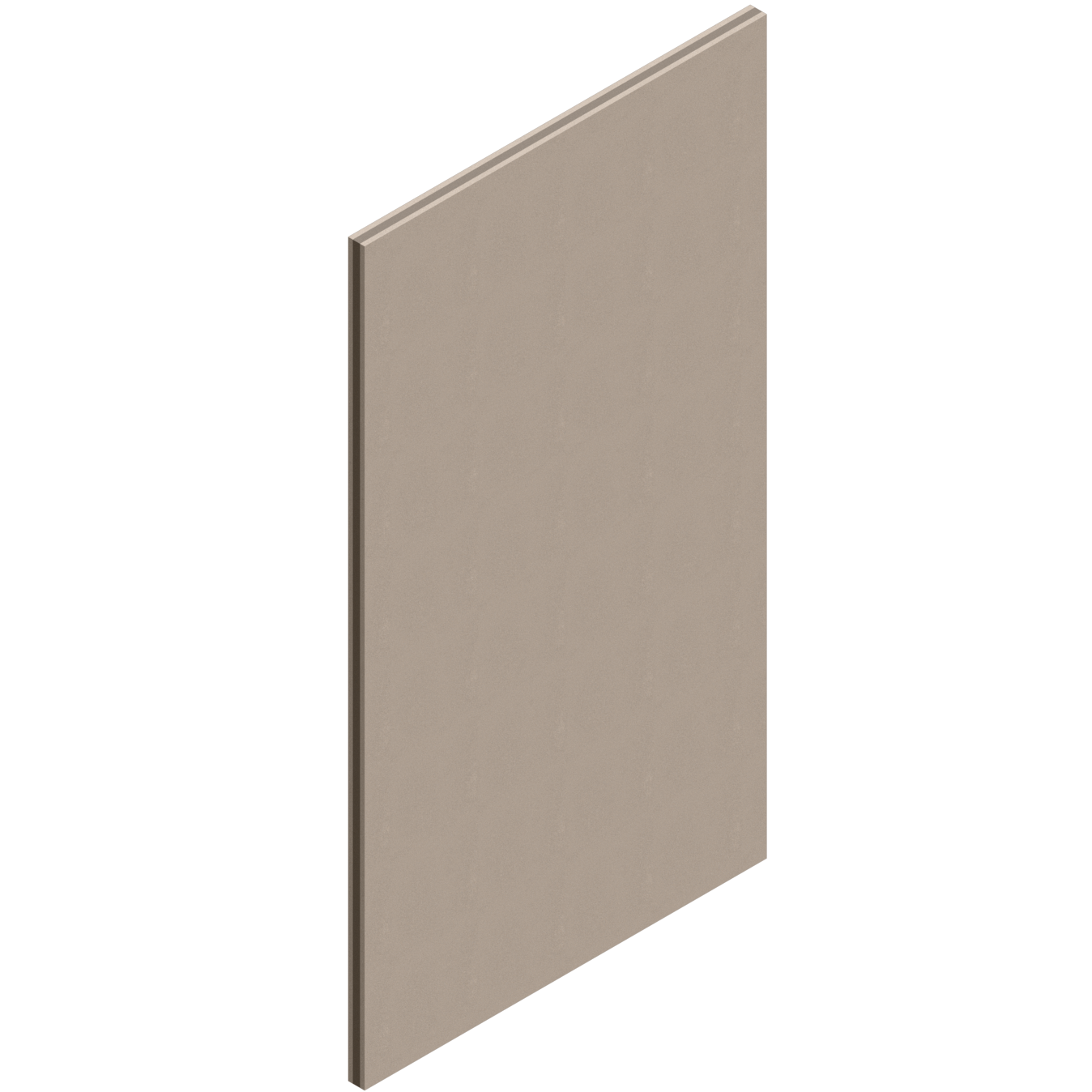

002. PYC RF 2x 12.5mm - W112-38-4-04

Contenido:

RVT - 3D

Información de la descarga:

Proveedor/Distribuidor:

Knauf

Material principal:

Acero galvanizado

Resistencia al fuego:

F-90

Índice de reducción de sonido Rw:

48dB

Espesor total:

89mm

Montantes:

CW38

Espacio entre montantes:

400mm

Tipo de placas:

PYC RF

Espesor placas:

2x 12.5mm

Material aislante:

Lana de vidrio 40mm

Tipo de perfiles:

Perfiles simples

Capas de revestimiento:

2 capas

Formato:

Revit

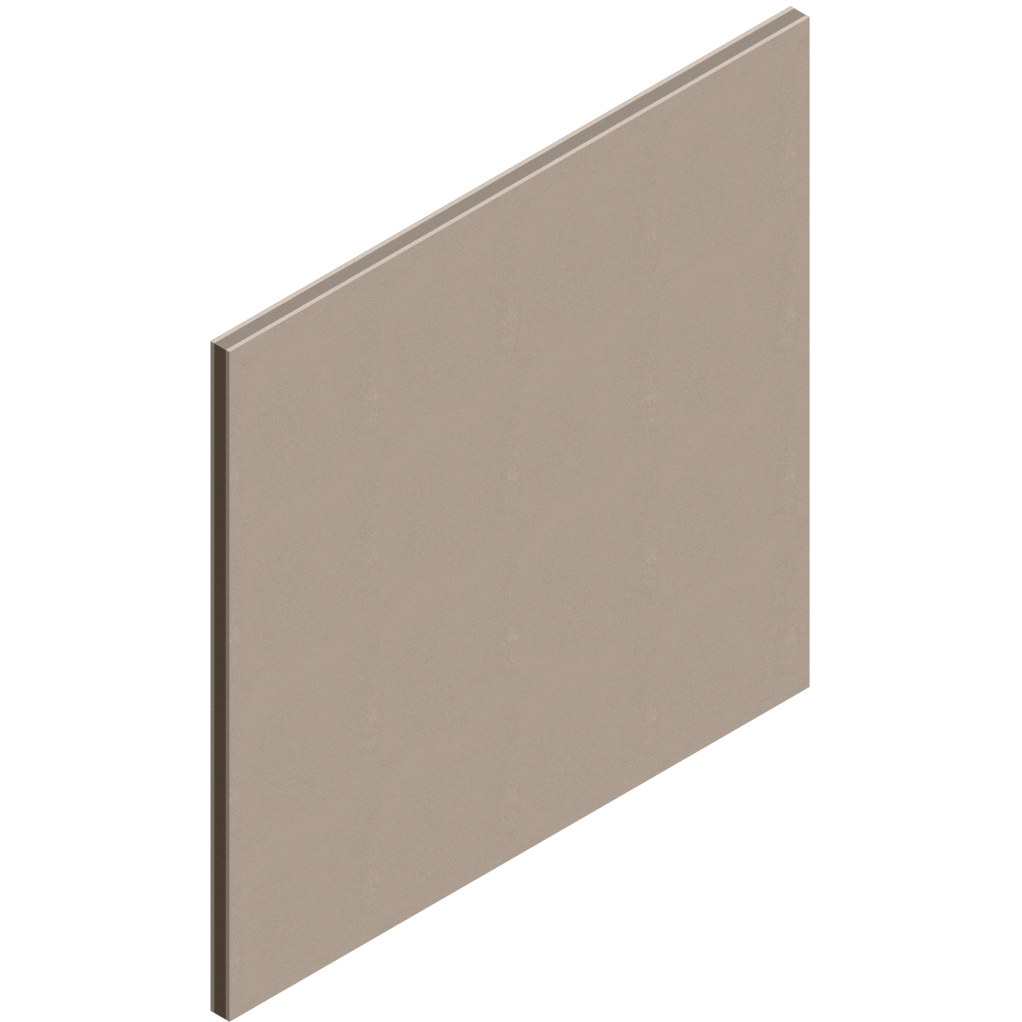

003. PYC RF 2x 12.5mm - W112-38-4-05

Contenido:

RVT - 3D

Información de la descarga:

Proveedor/Distribuidor:

Knauf

Material principal:

Acero galvanizado

Resistencia al fuego:

F-90

Índice de reducción de sonido Rw:

48dB

Espesor total:

89mm

Montantes:

CW38

Espacio entre montantes:

400mm

Tipo de placas:

PYC RF

Espesor placas:

2x 12.5mm

Material aislante:

Lana de vidrio 50mm

Tipo de perfiles:

Perfiles simples

Capas de revestimiento:

2 capas

Formato:

Revit





004. PYC RF 12.5mm - W112-38-4-06

Contenido:

RVT - 3D

Información de la descarga:

Proveedor/Distribuidor:

Knauf

Material principal:

Acero galvanizado

Resistencia al fuego:

F-120

Índice de reducción de sonido Rw:

49dB

Espesor total:

89mm

Montantes:

CW38

Espacio entre montantes:

400mm

Tipo de placas:

PYC RF

Espesor placas:

2x 12.5mm

Material aislante:

Lana de mineral 50mm

Tipo de perfiles:

Perfiles simples

Capas de revestimiento:

2 capas

Formato:

Revit





005. PYC RF 2x 12.5mm - W112-38-4-07

Contenido:

RVT - 3D

Información de la descarga:

Proveedor/Distribuidor:

Knauf

Material principal:

Acero galvanizado

Resistencia al fuego:

F-90

Índice de reducción de sonido Rw:

49dB

Espesor total:

89mm

Montantes:

CW38

Espacio entre montantes:

600mm

Tipo de placas:

PYC RF

Espesor placas:

2x 12.5mm

Material aislante:

Lana de vidrio 50mm

Tipo de perfiles:

Perfiles simples

Capas de revestimiento:

2 capas

Formato:

Revit





006. PYC RF 2x 12.5mm - W112-38-4-08

Contenido:

RVT - 3D

Información de la descarga:

Proveedor/Distribuidor:

Knauf

Material principal:

Acero galvanizado

Resistencia al fuego:

F-120

Índice de reducción de sonido Rw:

48dB

Espesor total:

89mm

Montantes:

CW38

Espacio entre montantes:

400mm

Tipo de placas:

PYC RF

Espesor placas:

2x 12.5mm

Material aislante:

Lana de vidrio 40mm

Tipo de perfiles:

Perfiles simples

Capas de revestimiento:

2 capas

Formato:

Revit

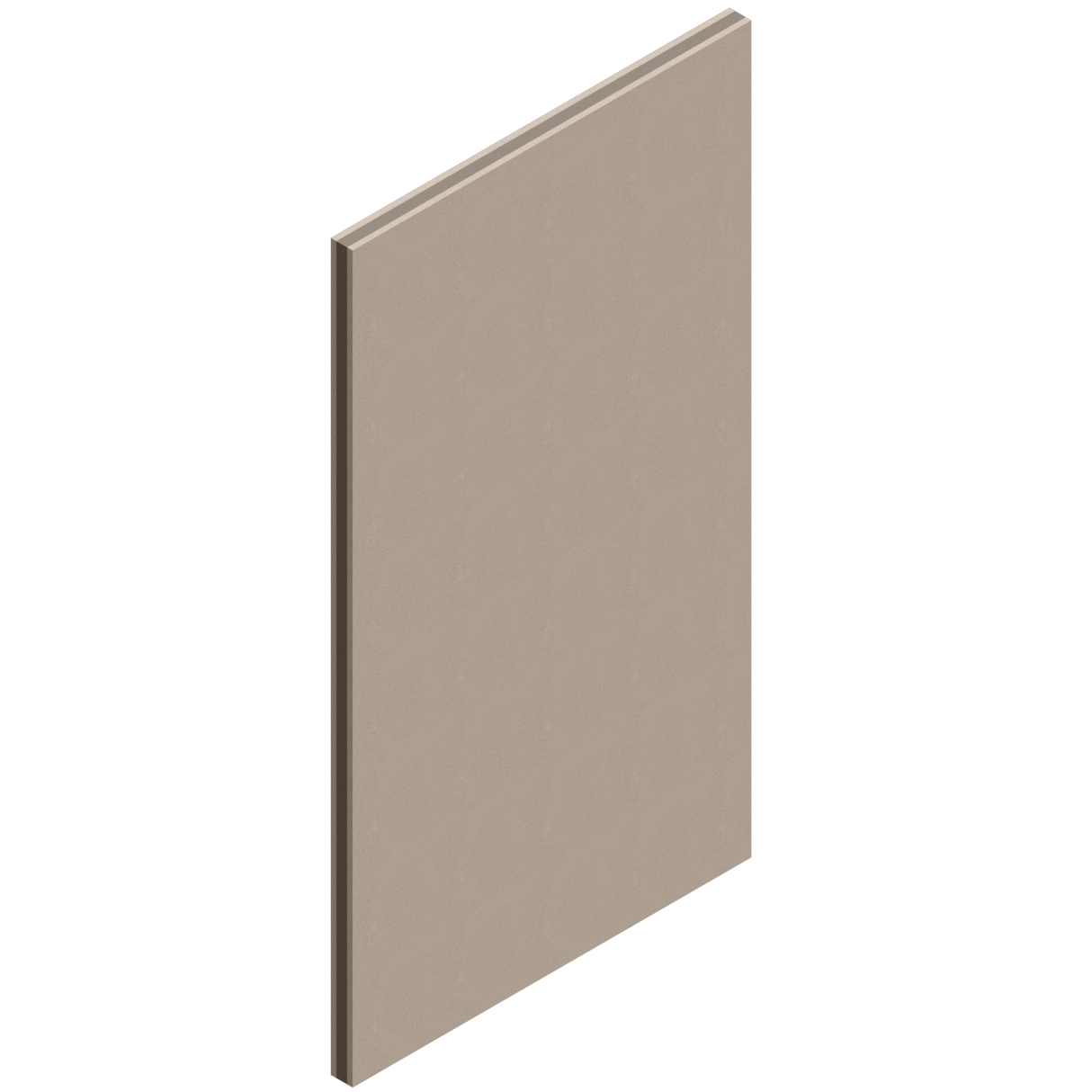

007. PYC RF 2x 15mm - W112-60-4-01

Contenido:

RVT - 3D

Información de la descarga:

Proveedor/Distribuidor:

Knauf

Material principal:

Acero galvanizado

Resistencia al fuego:

F-120

Índice de reducción de sonido Rw:

51dB

Espesor total:

122mm

Montantes:

CW60

Espacio entre montantes:

400mm

Tipo de placas:

PYC RF

Espesor placas:

2x 15mm

Material aislante:

Lana de vidrio 40mm

Tipo de perfiles:

Perfiles simples

Capas de revestimiento:

2 capas

Formato:

Revit

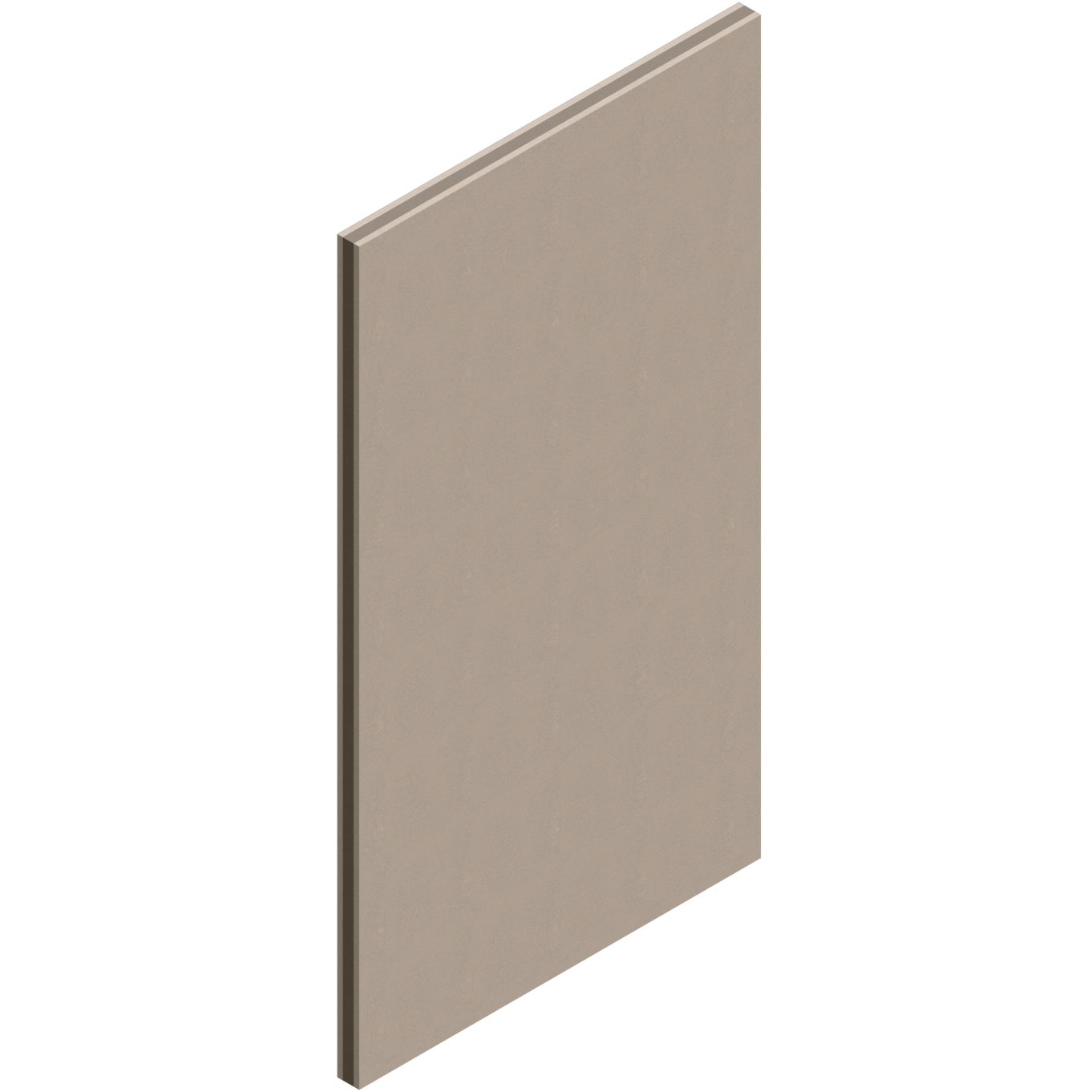

008. PYC RF 2x 15mm - W112-60-4-03

Contenido:

RVT - 3D

Información de la descarga:

Proveedor/Distribuidor:

Knauf

Material principal:

Acero galvanizado

Resistencia al fuego:

F-150

Índice de reducción de sonido Rw:

51dB

Espesor total:

122mm

Montantes:

CW60

Espacio entre montantes:

400mm

Tipo de placas:

PYC RF

Espesor placas:

2x 15mm

Material aislante:

Lana de vidrio 50mm

Tipo de perfiles:

Perfiles simples

Capas de revestimiento:

2 capas

Formato:

Revit





009. PYC RF 2x 12.5mm - W112-60-4-06

Contenido:

RVT - 3D

Información de la descarga:

Proveedor/Distribuidor:

Knauf

Material principal:

Acero galvanizado

Resistencia al fuego:

F-90

Índice de reducción de sonido Rw:

51dB

Espesor total:

112mm

Montantes:

CW60

Espacio entre montantes:

400mm

Tipo de placas:

PYC RF

Espesor placas:

2x 12.5mm

Material aislante:

Lana de vidrio 50mm

Tipo de perfiles:

Perfiles simples

Capas de revestimiento:

2 capas

Formato:

Revit

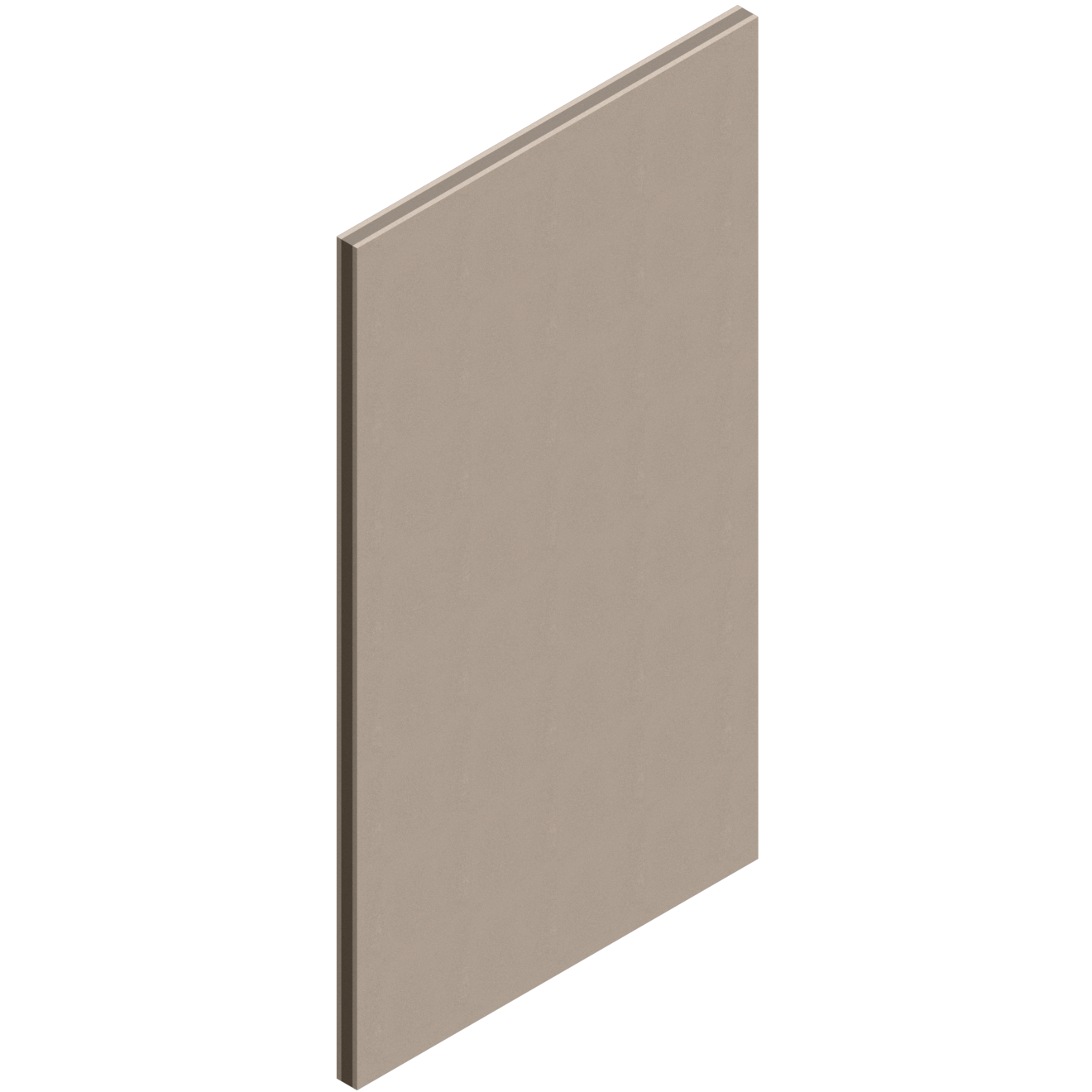

010. PYC RF 2x 12.5mm - W112-60-4-07

Contenido:

RVT - 3D

Información de la descarga:

Proveedor/Distribuidor:

Knauf

Material principal:

Acero galvanizado

Resistencia al fuego:

F-120

Índice de reducción de sonido Rw:

51dB

Espesor total:

112mm

Montantes:

CW60

Espacio entre montantes:

400mm

Tipo de placas:

PYC RF

Espesor placas:

2x 12.5mm

Material aislante:

Lana de vidrio 40mm

Tipo de perfiles:

Perfiles simples

Capas de revestimiento:

2 capas

Formato:

Revit

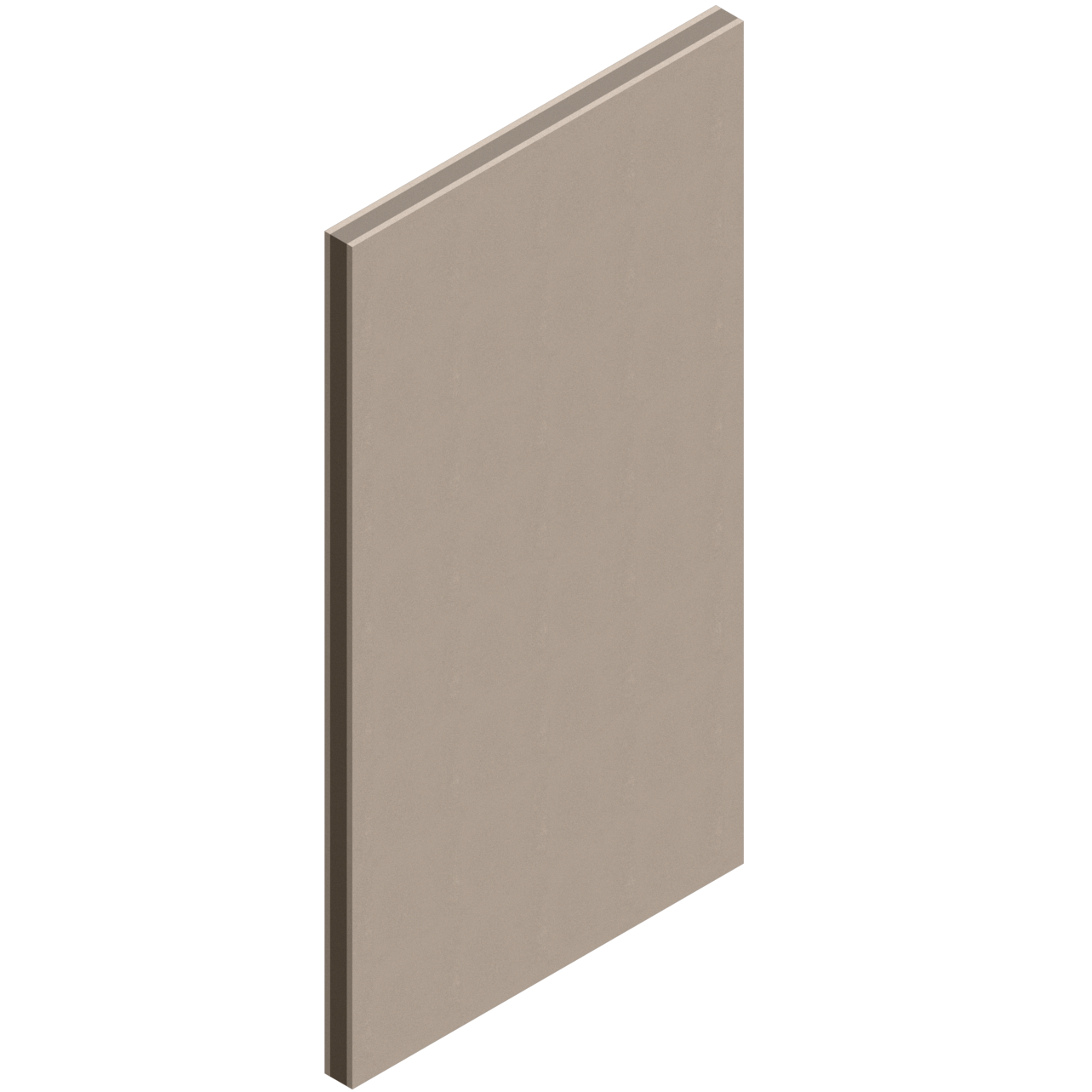

011. PYC RF 2x 15mm - W112-90-4-10

Contenido:

RVT - 3D

Información de la descarga:

Proveedor/Distribuidor:

Knauf

Material principal:

Acero galvanizado

Resistencia al fuego:

F-120

Índice de reducción de sonido Rw:

51dB

Espesor total:

152mm

Montantes:

CW90

Espacio entre montantes:

400mm

Tipo de placas:

PYC RF

Espesor placas:

2x 15mm

Material aislante:

Lana de vidrio 80mm

Tipo de perfiles:

Perfiles simples

Capas de revestimiento:

2 capas

Formato:

Revit

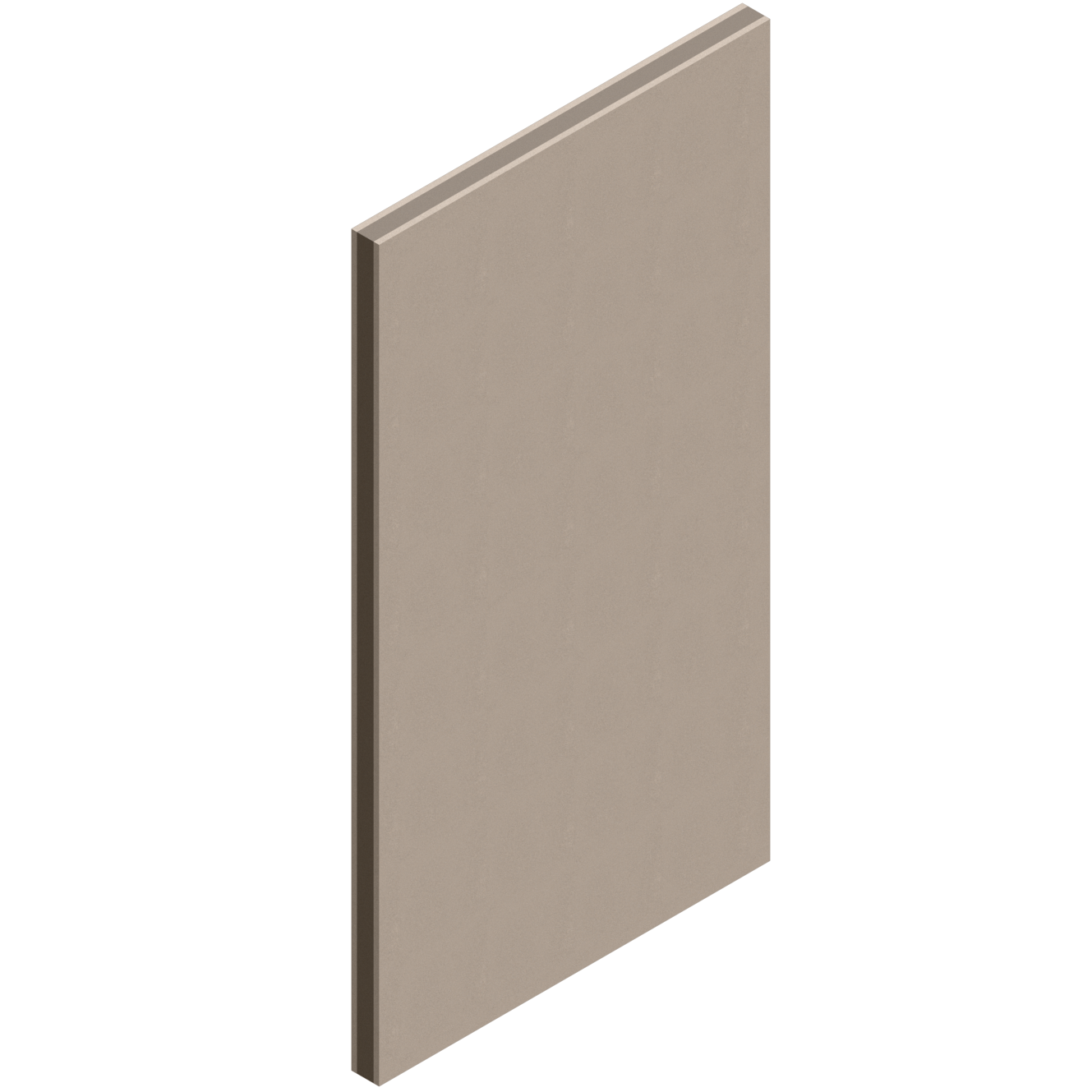

012. PYC RF 2x 15mm - W112-90-4-14

Contenido:

RVT - 3D

Información de la descarga:

Proveedor/Distribuidor:

Knauf

Material principal:

Acero galvanizado

Resistencia al fuego:

F-120

Índice de reducción de sonido Rw:

52dB

Espesor total:

152mm

Montantes:

CW90

Espacio entre montantes:

600mm

Tipo de placas:

PYC RF

Espesor placas:

2x 15mm

Material aislante:

Lana de vidrio 80mm

Tipo de perfiles:

Perfiles simples

Capas de revestimiento:

2 capas

Formato:

Revit



Para mayor información sobre este producto, consulta ficha al costado derecho, donde te podrás contactar con el proveedor directamente.

No olvides que puedes colaborar con nosotros iniciando sesión en catalogoarquitectura.cl para subir archivos a tu nombre o enviarlos a info@catalogoarquitectura.cl y lo subiremos por ti. ¡Gracias por visitarnos!



Si quieres saber más de Knauf, ingresa a su sección de productos, donde podrás encontrar productos BIM, videos, aplicaciones y mucho más.
