Tabique 120 mm R42_F60_922.722 | ROMERAL S.A

Descargar archivo

Descargable BIM Tabique 120 mm [Gyplac® ERH 15 mm] [Gyplac® ERH 15 mm]

Nombre técnico : R42_F60_922.722
Protección al Fuego: F60



Dentro de la descarga podrás encontrar (En formato revit):

Imágenes
Referenciales gráficas del producto, como imágenes, planimetria, especificaciones técnicas entre otros.

Archivo RVT
Detalle del Tabique 120 mm [Gyplac® ERH 15 mm] [Gyplac® ERH 15 mm], con su correpondiente información paramétrica de la empresa Romeral, planimetrias de los detalles constructivos del tabique y su instalacion en obra.

Cubicación de materiales Tabique 120 mm

Los archivos BIM de Romeral, estan diseñados para que puedas cubicar todos materiales dentro del tabique por ejemplo:

- Cubicación de Fijaciones
- Cubicación de Perfiles y Montantes
- Cubicación de Revestimiento
- Cubicación de Aislante

Todo lo que necesitas saber, para la posterior compra de materiales de manera exacta.

                                                                     Sección Revit Schedules / Quantities para cubicar materiales

RFA
Familias que contienen los detalles constructivos del tabique en 2D, para ser utilizados como dibujo, o mayor entendimiento de la composición del tabique

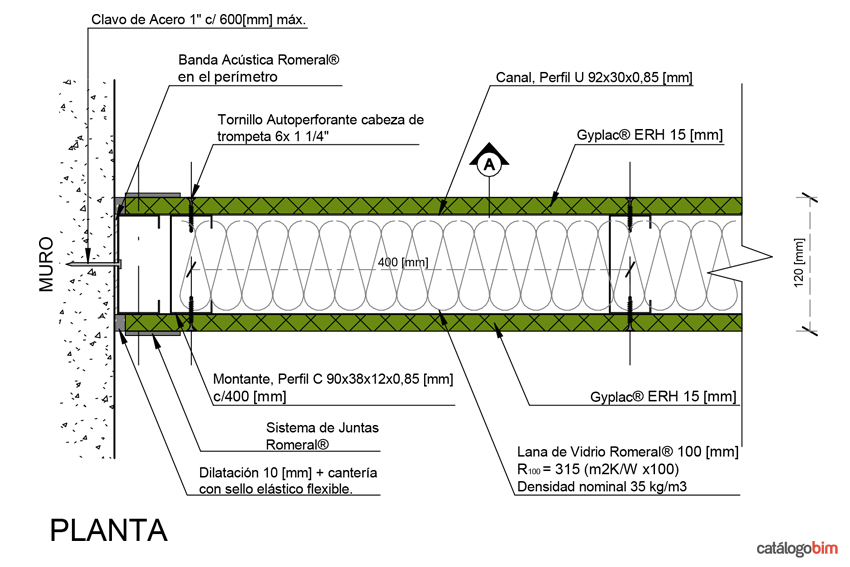

                             BIM REVIT RFA Planta Detalle constructivo 2D

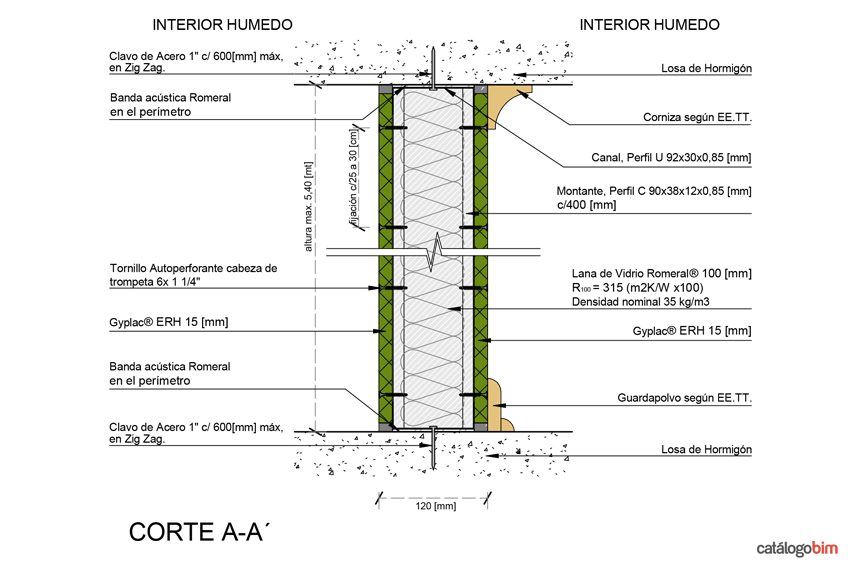

                           BIM REVIT RFA Corte Detalle constructivo 2D





Importante: Todos los productos BIM en formato REVIT 2016

Si quieres saber más de ROMERAL S.A, ingresa a su sección de productos, donde podrás encontrar productos BIM, videos, y mucho más.
