Descargable BIM Tabique 120 mm [Gyplac® ER 15 mm] [ Gyplac® ER 15 mm]
Nombre técnico : R41_F60_922.735
Protección al Fuego: F60
Dentro de la descarga podrás encontrar (En formato revit):
Imágenes
Referenciales gráficas del producto, como imágenes, planimetria, especificaciones técnicas entre otros.
Archivo RVT
Detalle del Tabique 120 mm [Gyplac® ER 15 mm] [ Gyplac® ER 15 mm], con su correpondiente información paramétrica de la empresa Romeral, planimetrias de los detalles constructivos del tabique y su instalacion en obra.
Cubicación de materiales Tabique 120 mm
Los archivos BIM de Romeral, estan diseñados para que puedas cubicar todos materiales dentro del tabique por ejemplo:
- Cubicación de Fijaciones
- Cubicación de Perfiles y Montantes
- Cubicación de Revestimiento
- Cubicación de Aislante
Todo lo que necesitas saber, para la posterior compra de materiales de manera exacta.
Sección Revit Schedules / Quantities para cubicar materiales
RFA
Familias que contienen los detalles constructivos del tabique en 2D, para ser utilizados como dibujo, o mayor entendimiento de la composición del tabique

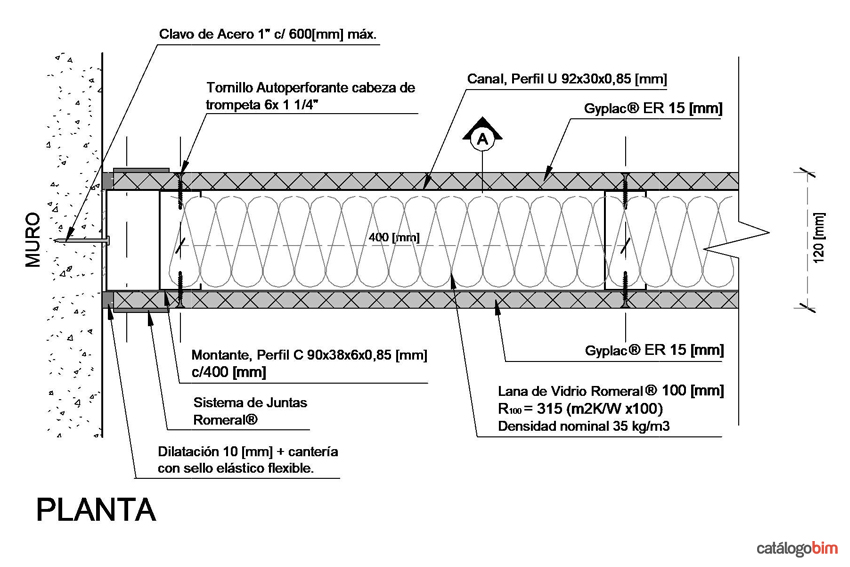

BIM REVIT RFA Planta Detalle constructivo 2D

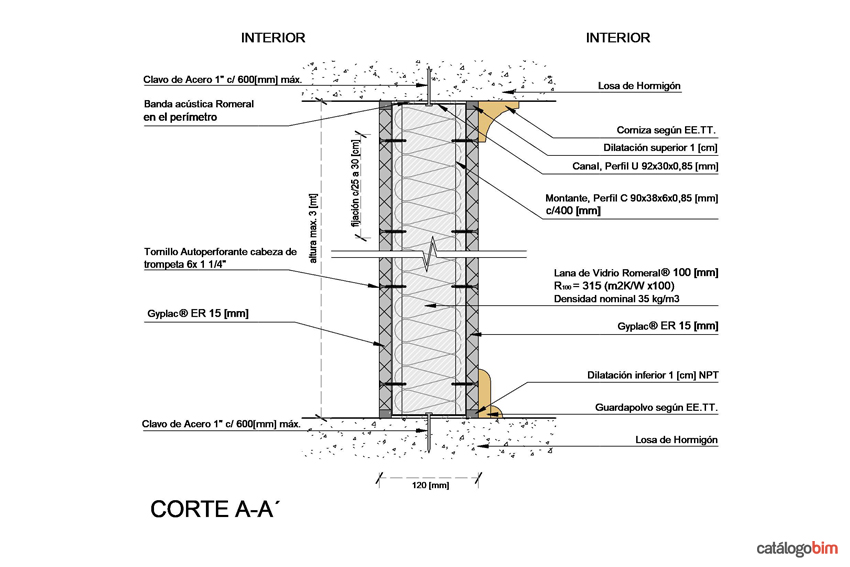

BIM REVIT RFA Corte Detalle constructivo 2D
Importante: Todos los productos BIM en formato REVIT 2016
