         BIM RFA Perfiles de Guardapolvo



                                                                                                 BIM RFA Perfiles de Cornisa

                                                                                                  BIM RFA Perfiles de Junquillo

                                                                                 BIM REVIT RVT Texturas AraucoPly Revestimiento



Descargable BIM AraucoPly Revestimiento

Dentro de la descarga podrás encontrar (En formato revit):

Imágenes
Referenciales gráficas del producto, como imágenes, fichas técnicas resumida, tablas de especificaciones técnicas entre otros.

Libreria de materiales
Texturas de Tablero AraucoPly Revestimiento, cargable desde librería. con estas texturas incluso podrás cubicar a través de la ecuación a continuación.

Tips para el correcto uso de este BIM

Perfiles para la construcción de las molduras.
Para poder utilizar los diversos BIM, que encontrarás en este descargable necesitas cargar los distintos "perfiles de molduras" a tu archivo de proyecto para poder utilizarlos. Esto debes solo arrastrando los diversos archivos de perfil a tu archivo de proyecto RVT

                                                              Incluye los diversos perfiles adjuntos al descargable en tu RVT

Una vez cargados los perfiles en tu archivo de proyecto RVT, Dirigete a "Wall", luego "Wall sweep". Esto permitira que Revit reconosca los archivos de perfil y transformarlos en una extrusión construible.

                                                            Wall Sweep para generar extrusiones hosteadas a muro a partir de un perfil

Dirigete a los parámetros asociados al "Wall Sweep" y te daras cuenta que una misma familia de perfil, posee variadas versiones. Utilízalas, pruébalas y cámbialas tantas veces tu quieras! muchas molduras en solo un RFA



                                                                     Variedad de tipologias de familias en un mismo archivo



Cubicación de materiales Arauco TruChoice

Estos datos son los que debes poner dentro de la tabla de cubicación:

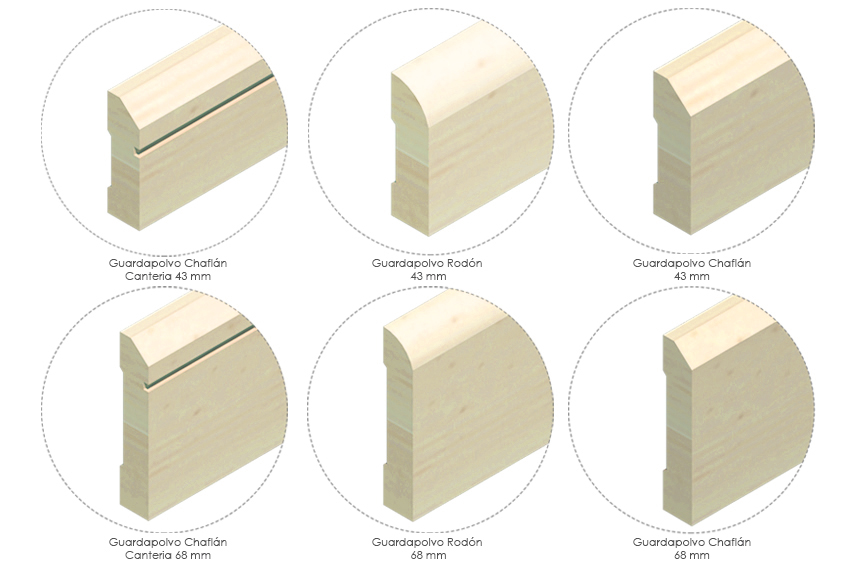

Guardapolvo Rodón, Chaflán, Chaflán Cantería 43 mm: Área / 0.129 m²
Guardapolvo Rodón, Chaflán, Chaflán Cantería 68 mm: Área / 0.204 m²

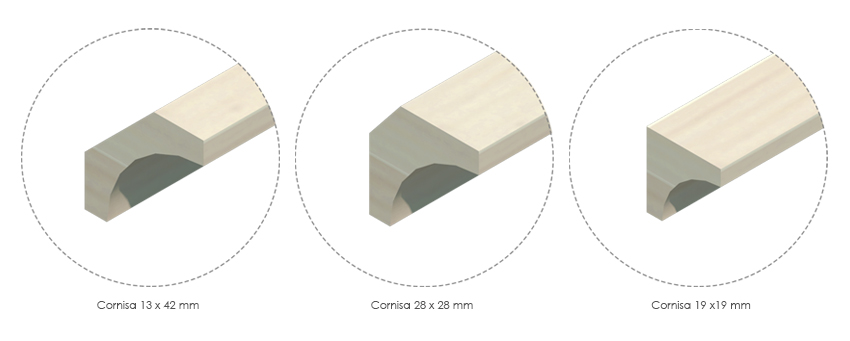

Cornisa 42 mm: Área / 0.126 m²
Cornisa 19 mm: Área / 0.057 m²
Cornisa 28 mm: Área / 0.084 m²

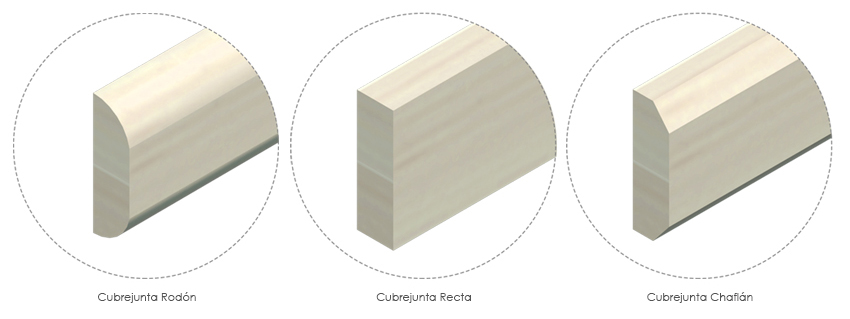

Cubrejunta Rodón, Chaflán, Recta: Área / 0.09 m²

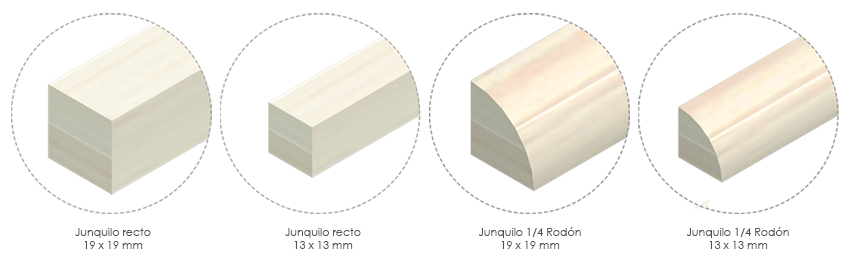

Junquillo recto, 1/4 Recto 13 mm: Área / 0.039 m²
Junquillo recto, 1/4 Recto 19 mm: Área / 0.057 m²

                                                                     Sección Revit Schedules / Quantities para cubicar materiales

RVT
Archivo de proyecto que contiene libreria de materiales, información y atributos BIM del producto.

RFA tipo perfil
Perfil real del producto (Parámetrico). Este archivo te servirá para construir las molduras, cubicarlas, obtener renders realistas, entre otros. Dentro de este archivo encontrarás todas las posibilidades de tamaño dentro de una sola familia.

para mayor información sobre este producto, consultar ficha al costado derecho.

Importante: Todos los productos BIM en formato REVIT 2015
