Las láminas Drenantes son un sistema de drenaje y protección para la construcción comercial, habitacional, industrial, entre otros. Este sistema de drenaje y protección está dedicado preferentemente para obras civiles, que facilite la ruta directa para reencauzar las aguas.
Este producto de Dynal se considera como un elemento esencial dentro de un sistema completo de protección contra el agua, cuyo método efectivo para controlar el flujo de agua y presión hidrostática va acorde a los requerimientos de la obra y para el correcto funcionamiento donde se requiere dirigir las aguas fuera del perímetro del edificio.

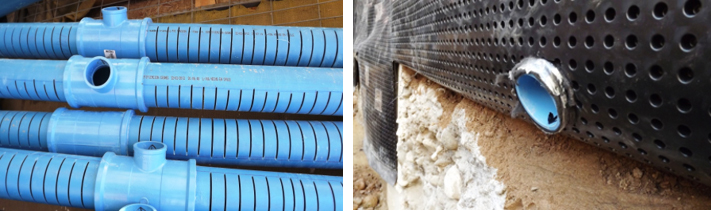

Estas tuberías conducen el agua recogida por las láminas de drenaje bajo el último subterráneo del edificio, descargando las aguas de las zonas drenadas perimetrales a un colector horizontal ubicado bajo la losa de fundación a través de un sistema de tubos barbacanas.
Las láminas Drenantes sin geotextil, son un sistema de protección a prueba de agua, altamente efectivo, basado en una membrana con cámara de aire desarrollada de manera única.
El trabajo de esta membrana es el manejo de la caída del agua, evitar que el agua toque la pared en su camino al suelo.

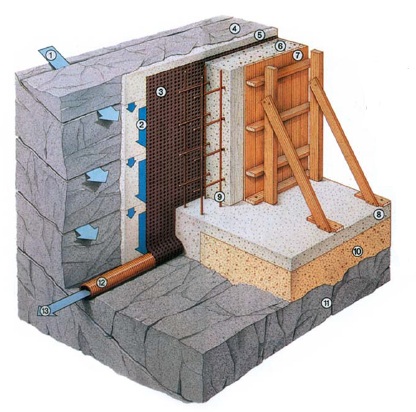

Diagrama de funcionamiento del producto, el agua del terreno pasa entre los toperoles de la lámina de drenaje y se desplaza por gravedad
Las láminas Drenantes con geotextil, son un sistema de primera calidad utilizado cuando las edificaciones son construidas en pendientes, por lo que se requieren drenar más rápido el agua subterránea y liberar la presión hidrostática.
 |
 |
Diagrama de funcionamiento del producto, el agua del terreno pasa filtrada por el geotextil de la lámina de drenaje y se desplaza por gravedad libremente por dentro de esta hacia un sistema de recolección e infiltración según proyecto de especialidad.

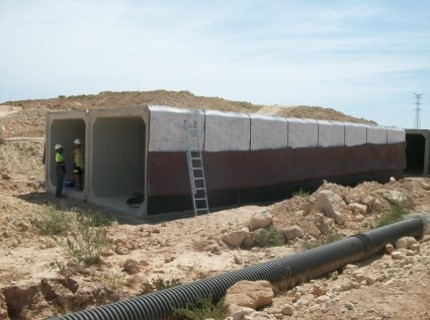

Lámina drenante con geotextil de alta resistencia, es la solución ideal para aplicaciones donde se requiere una alta capacidad de drenaje. Especialmente en aplicaciones comerciales o de ingeniería civil. Posee un alto rendimiento durante la vida útil del edificio o estructura a proteger en condiciones normales, considerando caudal de flujo de agua, resistencia a la compresión, resistencia a los productos químicos y agrietamiento por condiciones ambientales
Productos Dynal con Lámina drenante
1. DELTA DRAIN 6000
Descripción
Lámina Drenante certificada de Alta Exigencia, fabricada con Polietileno de Alta Densidad con Geotextil integrado. Posee una elevada resistencia a la compactación (Resistencia a la Compresión 723 kN/m²). Producto que ayuda a obtener puntos en certificaciones LEED. Vida útil estimada >25 años. Certificada Resistencia al Agrietamiento por Estrés. Color Negro.
Usos
Para drenaje en muros perimetrales especialmente en hormigonado contra terreno con sostenimiento de pilas o muro berlinés y en conjunto con impermeabilización previa hasta 25m de profundidad. Permite generar un sistema drenante impermeable de alto desempeño (como 2da impermeabilización) y/o de protección sobre impermeabilizaciones.
Rendimiento / Dosis
Rollo 1,53×18,3m (27,9 m²). Considerar traslapos 15 cm.
2. DANODREN H15
Descripción
Lámina de Nódulos de 7,3mm fabricada a base de Polietileno de Alta Densidad (PEAD). Resistencia a la Compresión 180 kN/m². Color Marrón.
Usos
Para protección de impermeabilización en muros. Sistemas de drenaje impermeable en hormigonado contra terreno con shotcrete de base. Sistema de empalme macho – hembra.
Rendimiento / Dosis
Rollo 2,1x28m (58,8 m²). Considerar traslapos 15 cm.
3. DANODREN H15 PLUS
Descripción
Lámina drenante de nódulos de 7,3mm fabricada a base de Polietileno de Alta Densidad (PEAD). Unida por termo fusión a un Geotextil no tejido de Polipropileno calandrado de 115 gr/m² para aplicaciones verticales. Resistencia a la Compresión 180 kN/m². Color Marrón.
Usos
Para drenaje en muros perimetrales en conjunto con sistemas impermeabilizantes vertical hasta 7-8 m de profundidad. Permite generar un sistema drenante impermeable (como 2da impermeabilización) y de protección sobre impermeabilizaciones. Sistema de empalme macho – hembra.
Rendimiento /Dosis
Rollo 2,1x15m (31,5 m²). Considerar traslapos 15 cm
4. DANODREN JARDIN
Descripción
Lámina drenante de nódulos de 7,3mm fabricada a base de Polietileno de Alta Densidad (PEAD). Unida por termo fusión a un Geotextil no tejido de Polipropileno calandrado de 115 gr/m² para aplicaciones verticales. Resistencia a la Compresión 180 kN/m². Color Marrón.
Usos
Para drenaje en muros perimetrales en conjunto con sistemas impermeabilizantes vertical hasta 7-8 m de profundidad. Permite generar un sistema drenante impermeable (como 2da impermeabilización) y de protección sobre impermeabilizaciones. Sistema de empalme macho – hembra.
Rendimiento /Dosis
Rollo 2,1x15m (31,5 m²). Considerar traslapos 15 cm
SISTEMA IMPERMEABILIZACIÓN DRENAJE DE TUNELES
Las láminas drenantes se requieren en túneles como drenaje formando parte integral con un sistema de impermeabilización. Dependiendo la presencia de húmedad en el terreno se puede instalar de manera independiente sólo para drenar dicha húmedad, siendo necesario en todos los casos que sea acompañado con un correcto proyecto de evacuación de aguas. Muchas veces según las condiciones se puede diseñar y utilizar materiales para espacios con la bóveda baja y/o alta del túnel. Además deben cumplir con las normas de clasificación al fuego vigente.
