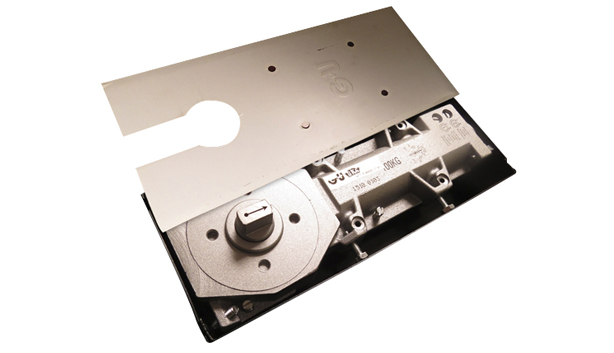

Quicio Hidráulico UTS 730

imagenes quicio hidraulico uts 730 g-u

Cierre Puertas de Suelo G-U
  • Ancho de hoja puerta hasta 1000 mm, peso de puerta hasta 100 Kg.
  • Altura de construcción sólo 40,5 mm.
  • Ángulo de puerta hasta 120º, siempre que las condiciones constructivas lo permitan.
  • Retención estándar en el caso de 90º o 105º.

Ventajas

  • Utilizable para puertas oscilantes de madera, PVC o Vidrio.
  • Altura de construcción solo 40,5 mm.
  • Carcasa de fundición gris, caja de acero galvanizada, protegida contra la corrosión.
  • Ajuste de longitud, lateral y altura óptima entre la carcasa y la caja de acero.
  • Válvulas termostáticas posibilitan una fuerza de cierre progresiva y regulación de golpe final.



Cierra puertas de suelo

Medidas de la caja

  • Largo 275 mm
  • Ancho 108 mm
  • Alto 40,5 mm

Contenido incluye

  • Cierrapuertas
  • Caja de cemento
  • Placa cobertora de acero inoxidable, en terminación mate.
  • Herraje superior para puertas oscilantes.
  • Herraje inferior para puertas oscilantes.



UTS 630 Referencia
Incluye: placa cobertora Acero Inox. C-92630-02-0-8
Herraje superior e inferior para montaje C-92630-02-0-8



Quicio Hidráulico UTS 840

quicio hidraulico uts 840 g-u

Cierre Puertas de Suelo G-U
  • Ancho de hoja puerta hasta 1100 mm, peso de puerta hasta 120 Kg.
  • Ángulo de puerta hasta 130º, siempre que las condiciones constructivas lo permitan.
  • Retención estándar en el caso de 90º.
  • Amortiguación de apertura efectiva desde aprox. 80º



Ventajas

  • Utilizable para puertas oscilantes de madera, PVC o Aluminio.
  • Altura de construcción solo 40 mm.
  • Carcasa de fundición gris, caja de cemento galvanizada, protegida contra la corrosión.
  • Ancho máx. de hoja de puerta 1100 mm. Ajuste de longitud, lateral y altura óptima entre la carcasa y la caja de cemento.
  • Válvulas termo estáticas posibilitan una fuerza de cierre progresiva y regulación de golpe final.



Cierra puertas de suelo

Medidas de la caja

  • Largo 308 mm
  • Ancho 108 mm
  • Alto 40 mm



Para puertas de vaivén.

Cierra puertas de suelo



Quicio Hidráulico UTS 85 HF

imagen quicio hidraulico uts 85 g-u

Cierre Puertas de Suelo G-U
  • Ancho de hoja puerta hasta 1400 mm, peso de puerta hasta 300 Kg.
  • Altura de construcción sólo 40,5 mm.
  • Ángulo de puerta hasta 180º, siempre que las condiciones constructivas lo permitan. Función de cierre contoladas desde cada ángulo de apertura.
  • Velocidad de cierre ajustable progresivamente, a través de válvulas termostáticas. Tamaño ajustable desde la parte superior, momento de cierre 15 - 55 Nm.
  • Amortiguación de apertura efectiva de apróx. 80º
  • Golpe final de puerta desde apróx. 7º de apertura de puerta, ajustable progresivamente, conectable y desconectable. Retención hidráulica, conectable y descoenctable.
  • Zona de retención progresiva desde apróx. 80º hasta 180º ángulo de apertura de puerta.
  • Placa cobertora uniforme para todos los cierrapuertas de la serie UTS, utilizable de manera universal para puertas de izquierdas, derechas y oscilantes.

Cierra puertas de suelo

Ventajas

  • Fuerzas 2 - 6 (conforme EN 1154) ajustable desde arriba. Fácil instalación, retención hidráulica conectable y desonectable.
  • Retardo de cierre de serie.
  • Carcasa de Aluminio, caja de Acero galvanizado, protegida contra la corrosión.
  • Ajuste de longitud, lado y altura óptima entre la carcasa y la caja de acero, facilitan el montaje de la puerta.
  • Válvulas termostáticas posibilitan una función de cierre uniforme en el caso de oscilantes de temperatura.
  • La serie UTS viene equipada de fábrica, con una válvula separada para el golpe de la puerta.
UTS 85 HF Color Referencia
Cierrapuertas suelo UTS 85 UF k-12925-00-0-0
Placa cobertora Inox.  k-12928-00-0-0
